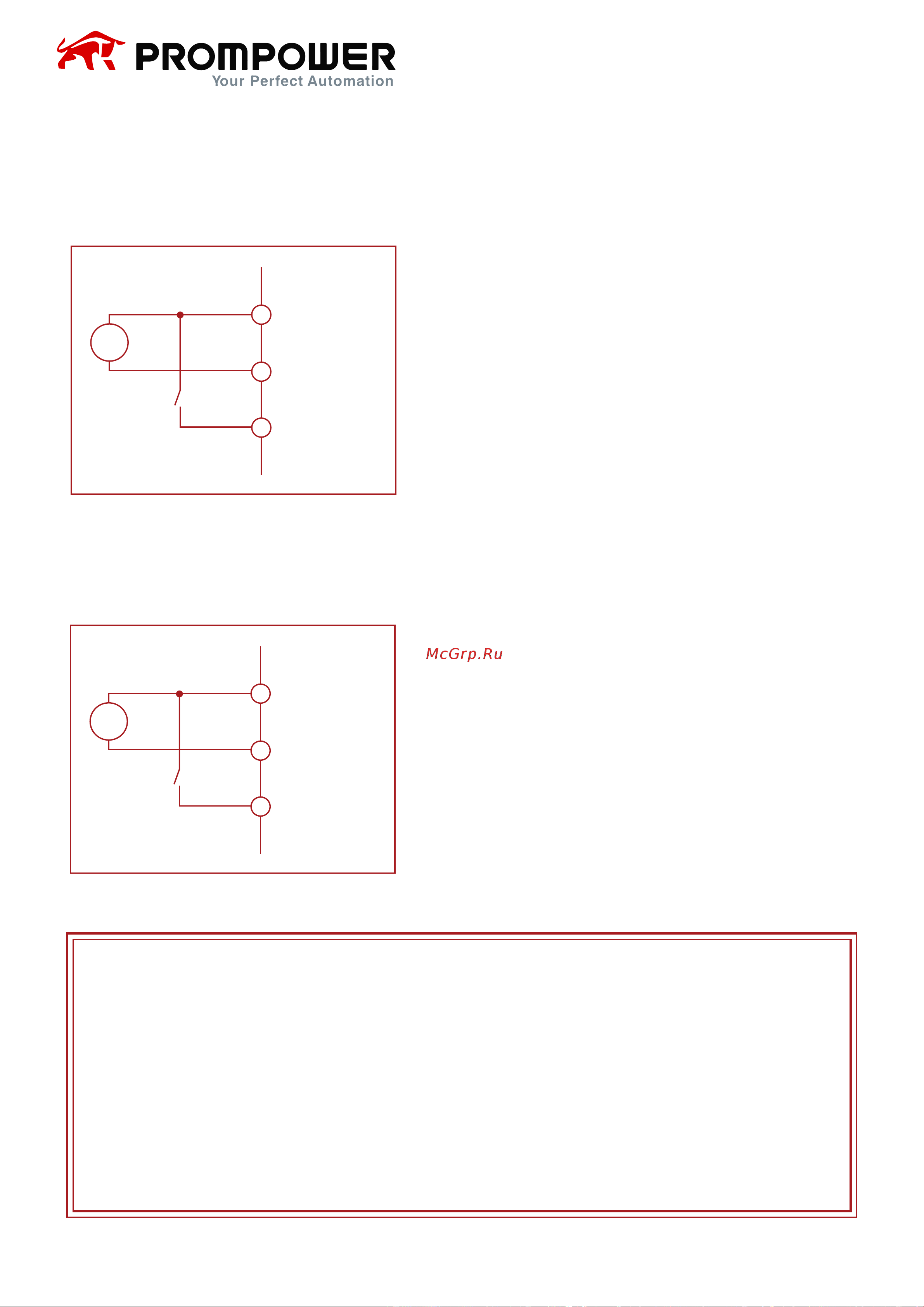

6.4 Питание системы управления и управляющие клеммы

100~240 В AC:

В моделях, где для питания системы управления

используется источник 100~240 В AC:

① подключение AC линии питания

② подключение АС нейтрали питания

Контакт K подключен между ① и ③

УПП работает, когда K замкнут; УПП останавли-

вается, когда К разомкнут.

Если входной кабель системы управления слиш-

ком длинный или не разделен с источником пита-

ния силовой части, то это приведет к появлению

входного сигнала с электромагнитными навод-

ками. Пожалуйста, добавьте реле на входе,

чтобы избежать наводок, которые могут привести

к неисправности или повреждению УПП.

24 В DC:

В моделях, где для питания системы управления

используется источник 24 В:

① подключение к DC+, ② подключение к DC-

Контакт K подключен между ① и ③

УПП работает, когда K замкнут; УПП останавли-

вается, когда К разомкнут.

Если входной кабель системы управления слиш-

ком длинный или не разделен с источником пита-

ния силовой части, то это приведет к появлению

входного сигнала с электромагнитными навод-

ками. Пожалуйста, добавьте реле на входе,

чтобы избежать наводок, которые могут привести

к неисправности или повреждению УПП.

Внимание!

На

пряжение питания системы управления должно соответство-

вать изделию, иначе входное напряжение выйдет за пределы

допустимого диапазона, что приведет к повреждению устрой-

ства плавного пуска.

Если питание системы управления осуществляется от источни-

ка постоянного тока, плюс и минус питающей сети должны быть

подключены к одноименным клеммам.

Зап./Ост.

AC линия питания

AC нейтраль

Зап./Ост.

DC +

DC -
