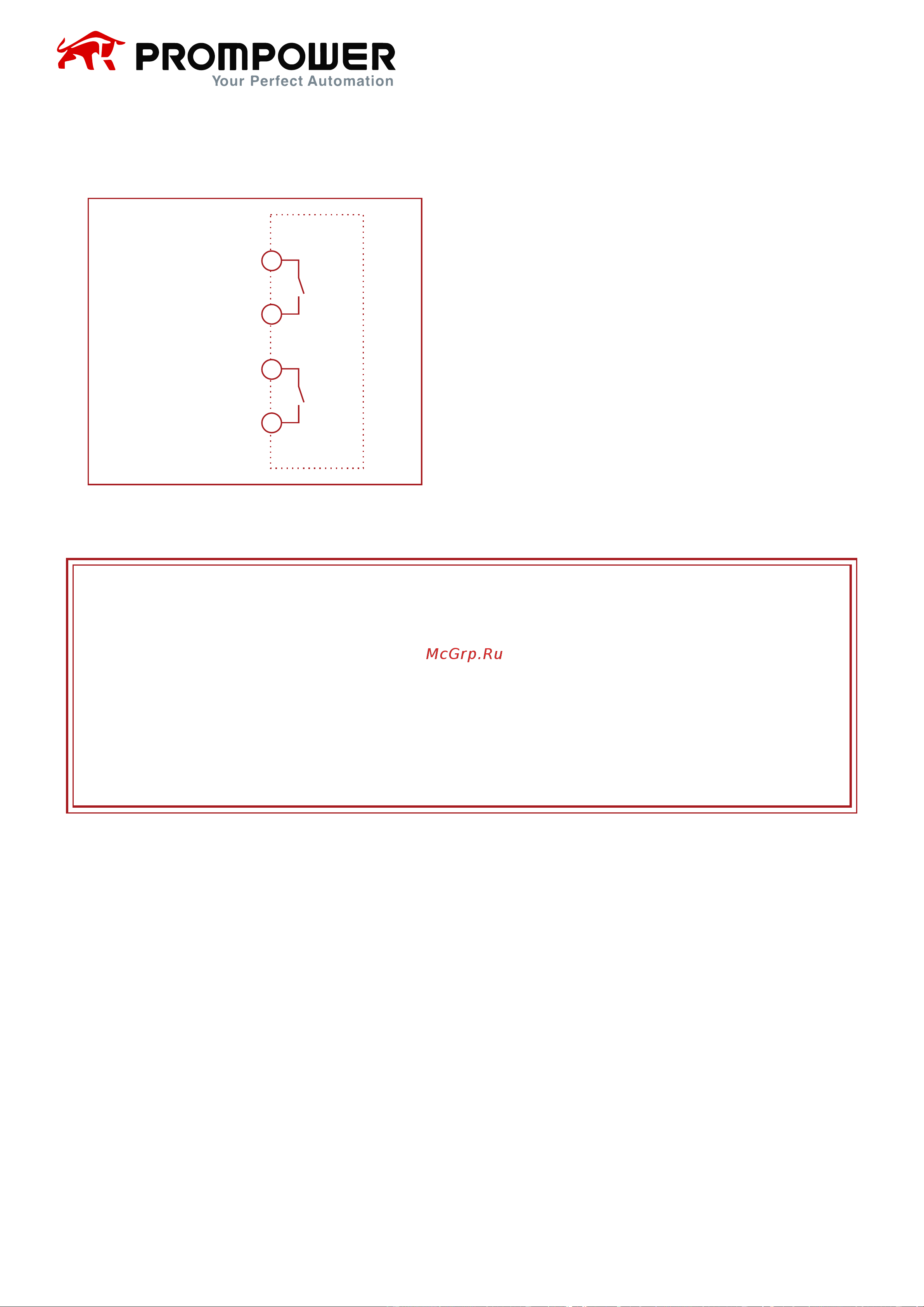

6.5 Релейный выход
④ ⑤ – выходные клеммы реле рабочего со-
стояния
Когда УПП находится в режиме работы (то
есть, в одном из следующих режимов: за-
пуск/байпас/плавная остановка), K1 замыка-
ется.
⑥ ⑦ выходные клеммы реле неисправности
Когда УПП обнаруживает неисправность, K2
замыкается.
Коммутационная способность K1 и K2: 220 В
AC 5 A
Внимание!
Для безопасного использования устройства плавного пуска,
реле неисправности K2 должно быть подключено в цепь управ-
ления контактором между источником питания и силовыми вхо-
дами устройства. Когда устройство плавного пуска обнаружи-
вает неисправность, одновременно с этим происходит
срабатывание K2 и размыкание контактора, что приводит к от-
ключению устройства от питающей сети
K1
K2
4
5
6
7
Н.O. выход реле
рабочего состояния
Общий выход реле
рабочего состояния
Н.O. выход реле
неисправности
Общий выход реле
неисправности
