Глава 4. Электромонтаж

Схема подключения устройства плавного пуска включает в себя два контура:

основной силовой и управляющий.

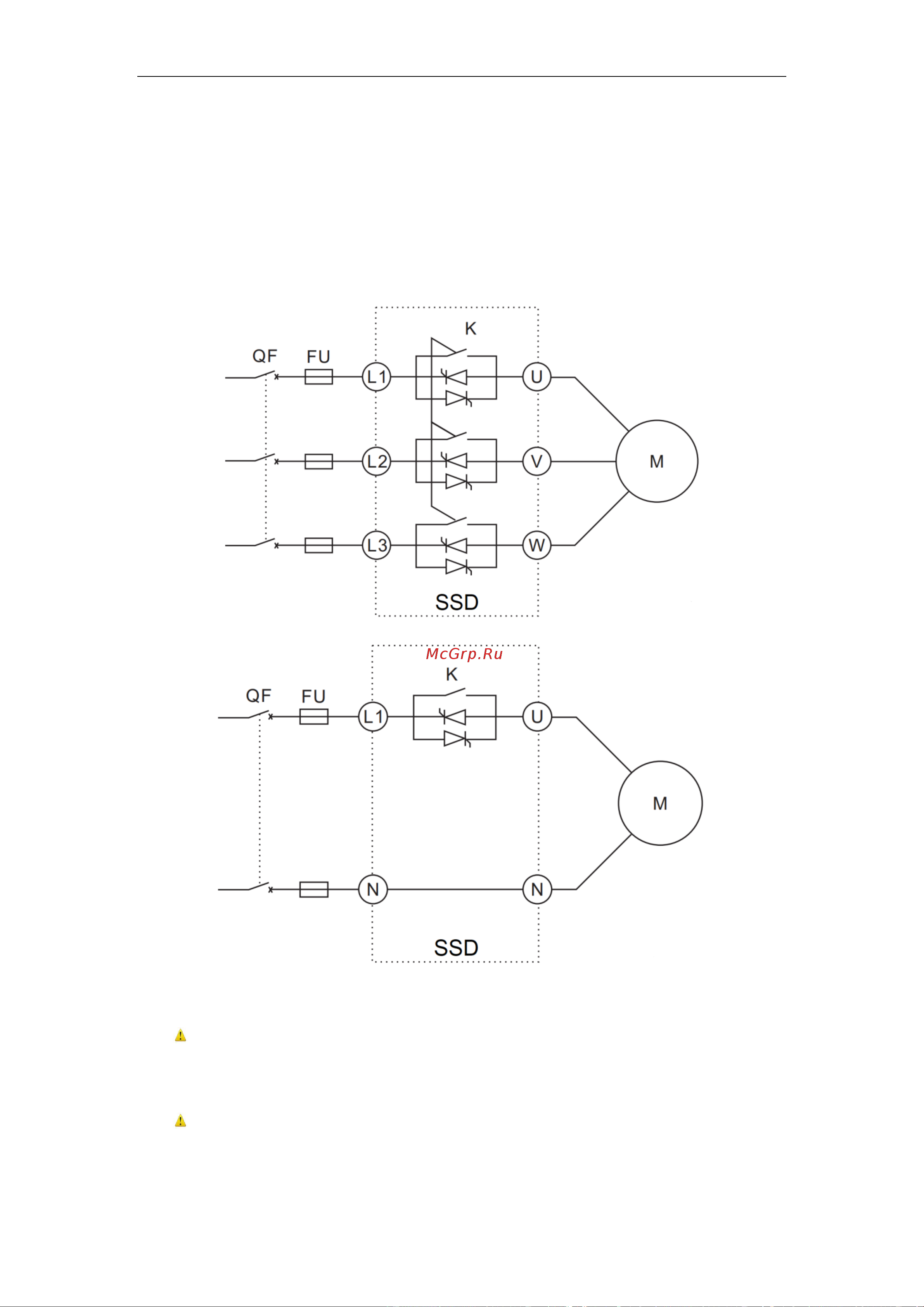

4-1 Схема электромонтажа основного силового контура

1) Для моделей с трехфазным питанием.

2) Для моделей с однофазным питанием.

QF — автоматический выключатель, FU — предохранитель (прил. 1),

K — встроенный электромеханический контактор (байпас), М - электродвигатель.

Подключение проводов питания следует производить только к

входным клеммам устройства плавного пуска L1, L2, L3. В

противном случае устройство плавного пуска SSD может выйти из

строя.

Выход из строя устройство плавного пуска по причине

неправильного подключения силовых проводов питания не

является гарантийным.
