Глава 4. Электромонтаж

4-1-2 Замечания по подключению проводов основного силового

контура

◆ Технические характеристики цепей подключения должны отвечать Правилам

устройства электрических установок (ПУЭ);

◆ Запрещается подключать источник переменного напряжения к выходным

клеммам (U, V, W). При таком подключении устройство выйдет из строя.

◆ Для коммутации основного контура питания предлагается использовать

пожароустойчивый медный провод с ПВХ-изоляцией.

◆ Силовой кабель и кабели управления должны быть размещены отдельно;

параллельные провода должны быть разнесены не менее, чем на 100 мм, пересечение

проводов должно происходить под прямым углом. Запрещается размещать кабели

управления и силовой кабель в одном кожухе во избежание помех.

◆ Нельзя подсоединять сглаживающие конденсаторы или иной блок с емкостным

сопротивлением (например, фильтр радиопомех) к выходным клеммам (U, V, W).

◆ Убедитесь, что клеммы основного контура надежно затянуты и провода

прижаты к ним, в противном случае крепление может ослабнуть из-за вибрации и

произойти короткое замыкание.

◆ Запрещается подключение и отключение электродвигателя при работающем

устройстве.

4-1-3 Клеммы основного силового контура и их описание

Таблица 4 — Клеммы силового контура

Клеммы

Описание

L1, L2, L3 (L1, N)

Входные клеммы для подсоединения источника питания

U, V, W (U, N)

Подсоединение трехфазного (однофазного) асинхронного

двигателя переменного тока

Момент затяжки винтов на силовых клеммах устройства плавного пуска - 4 Нм.

4-1-4 Типовые варианты подключения электродвигателя к

устройству плавного пуска

а) б)

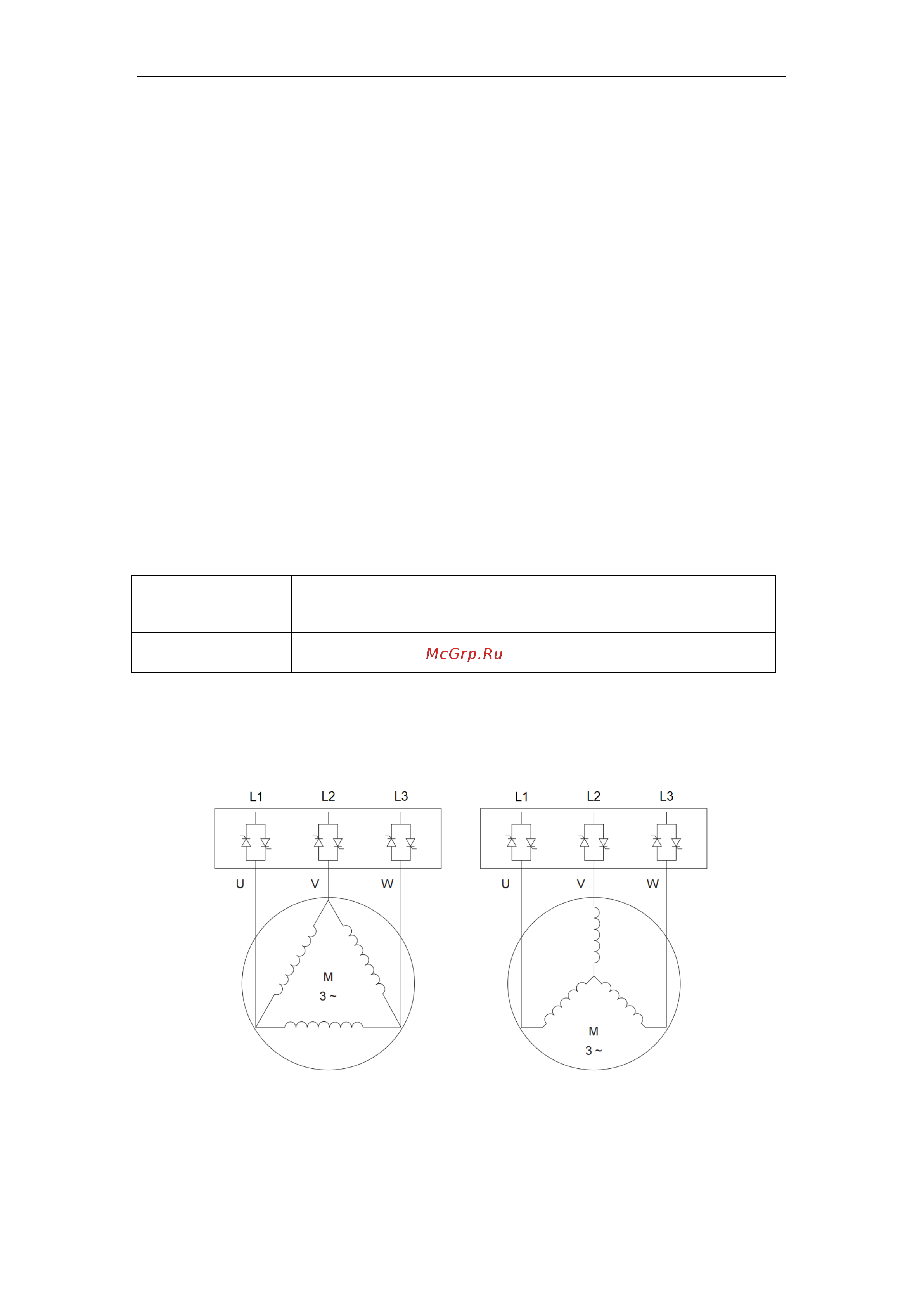

Схемы подключения обмоток электродвигателя: а) по схеме «треугольник»

б) по схеме «звезда»
