Глава 4. Электромонтаж
17

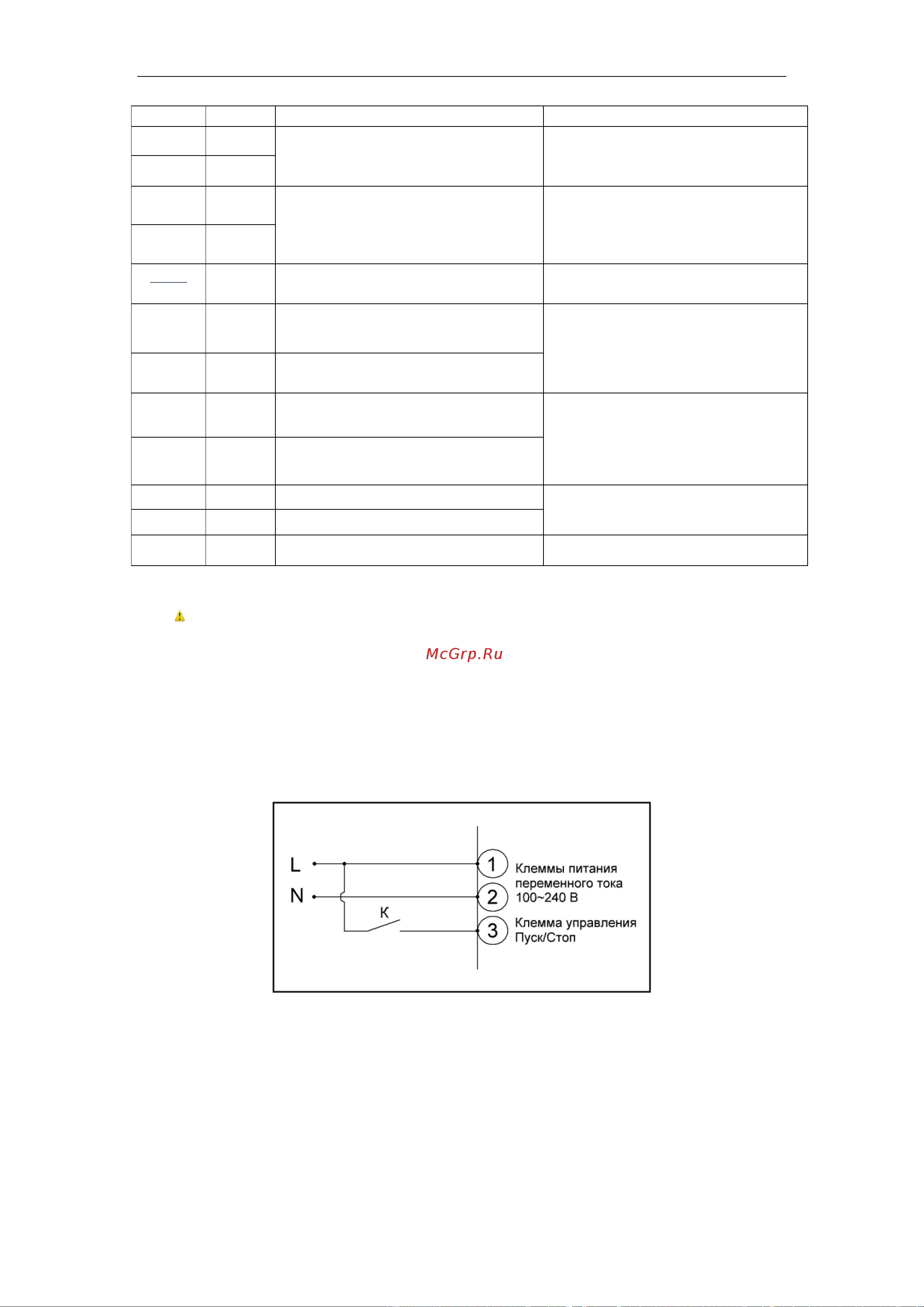

Таблица 5 — Клеммы управления
Клемма
Номер
Описание
Примечание
L
1
Питание платы управления
Питание клемм управления для
плат с номинальным
напряжением 100~240 В АС
N
2
+
1
Питание платы управления
Питание клемм управления для
плат с номинальным
напряжением 24 В DC
-
2
Пуск
Стоп
3
Сигнал управления «Пуск/Стоп»
Запуск и останов устройства
Работа
4
Релейный выход (NO)
Релейный выход замкнут при:
1) Ускорение
2) Замедление
3) Байпас
Работа
5
Общая клемма релейного выхода
«Работа»
Авария
6
Релейный выход (NO)
Релейный выход замкнут в
состоянии «Авария»
Авария
7
Общая клемма релейного выхода
«Авария»
А
8
Последовательный порт RS485
Протокол Modbus RTU
В
9
Последовательный порт RS485
⏚
10
Клемма заземления
Необходимо, чтобы номинальное напряжение платы управления
устройства плавного пуска соответствовало напряжению питающей
сети платы. В противном случае плата управления будет
повреждена и может выйти из строя.
4-2-4 Схема управления платы управления с напряжением питания
100~240 В АС
Подключите кабель питания «L» (фаза) к клемме ①;
Подключите кабель питания «N» (нейтраль) к клемме ②;
Подключите переключатель «K» (сухой контакт) между ① и ③;
При замыкании «К», устройство плавного пуска запустится;
При размыкании устройство плавного пуска остановится.
4-2-5 Схема управления платы управления с напряжением питания
24 В DС
