Глава 4. Электромонтаж

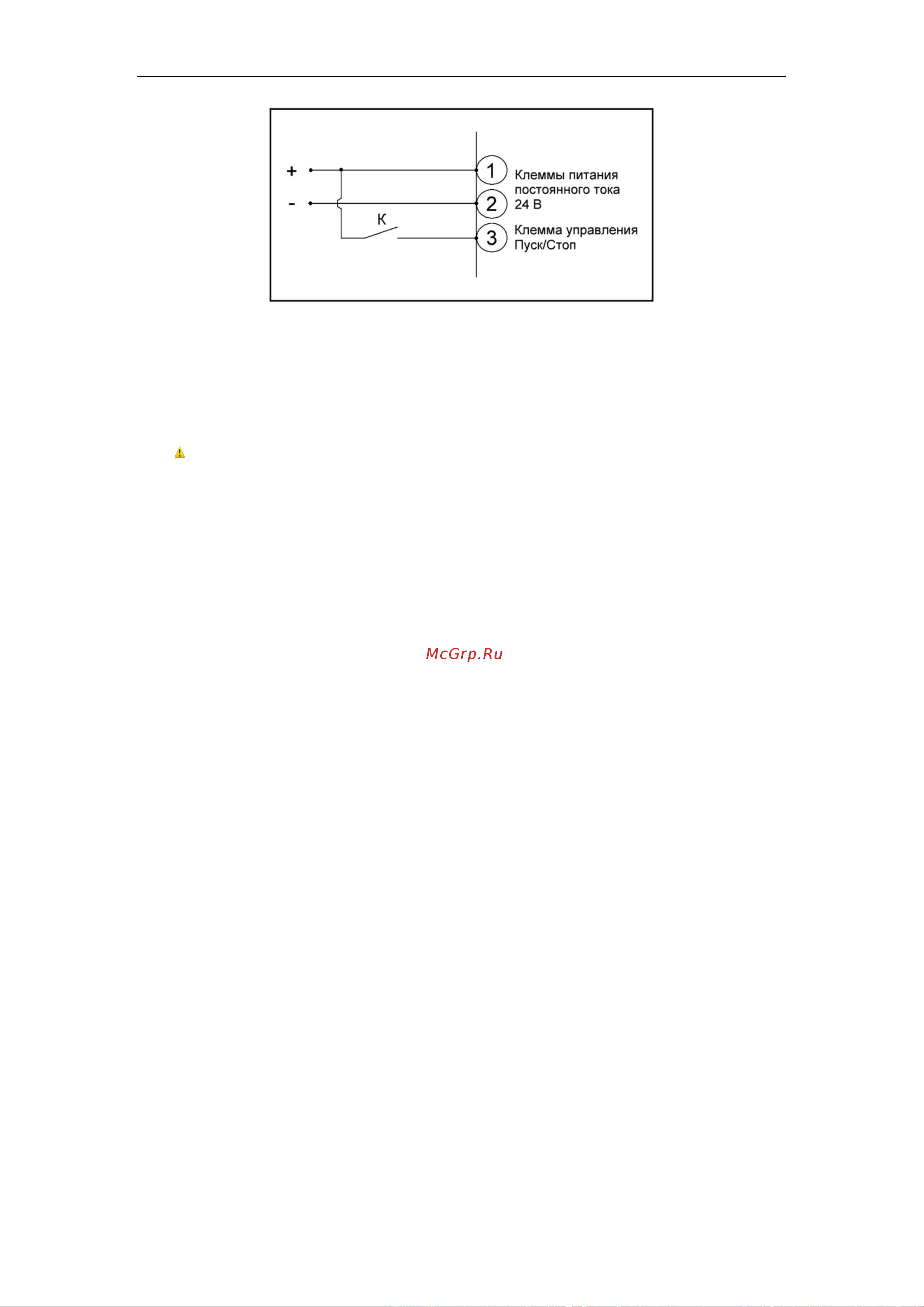

Подключите кабель питания «+» (плюс) к клемме ①;

Подключите кабель питания «-» (минус) к клемме ②;

Подключите переключатель «K» (сухой контакт) между ① и ③;

При замыкании «К», устройство плавного пуска запустится;

При размыкании устройство плавного пуска остановится.

При подключении платы управления с номинальным напряжением

24 В, необходимо соблюдать полярность.

4-2-6 Замечания по монтажу управляющих цепей

◆ Кабель управления при монтаже должен быть размещен отдельно от кабелей

основного силового контура, а также проводов, соединенных с клеммами выходных

реле.

◆ Для предотвращения помех используйте витые экранированные провода с

сечением 0,5-0,75 мм2.

◆ Убедитесь, что выполнены установленные требования к использованию

различных клемм: напряжение питания, максимально допустимый ток.

◆ Используйте релейные выходы для последовательного соединения с нагрузкой:

лампочкой, обмоткой реле, зашунтированным диодом или варистором и т.п.

◆ Провода, подходящие к управляющим клеммам устройства плавного пуска

должны иметь с этими клеммами надежный контакт.

◆ После монтажа ещё раз удостоверьтесь в правильности всех соединений.

◆ Если для управления устройством используется длинный кабель, необходимо

поставить промежуточное реле для предотвращения ложных срабатываний и

исключения влияния наводящегося напряжения на длинной линии.
