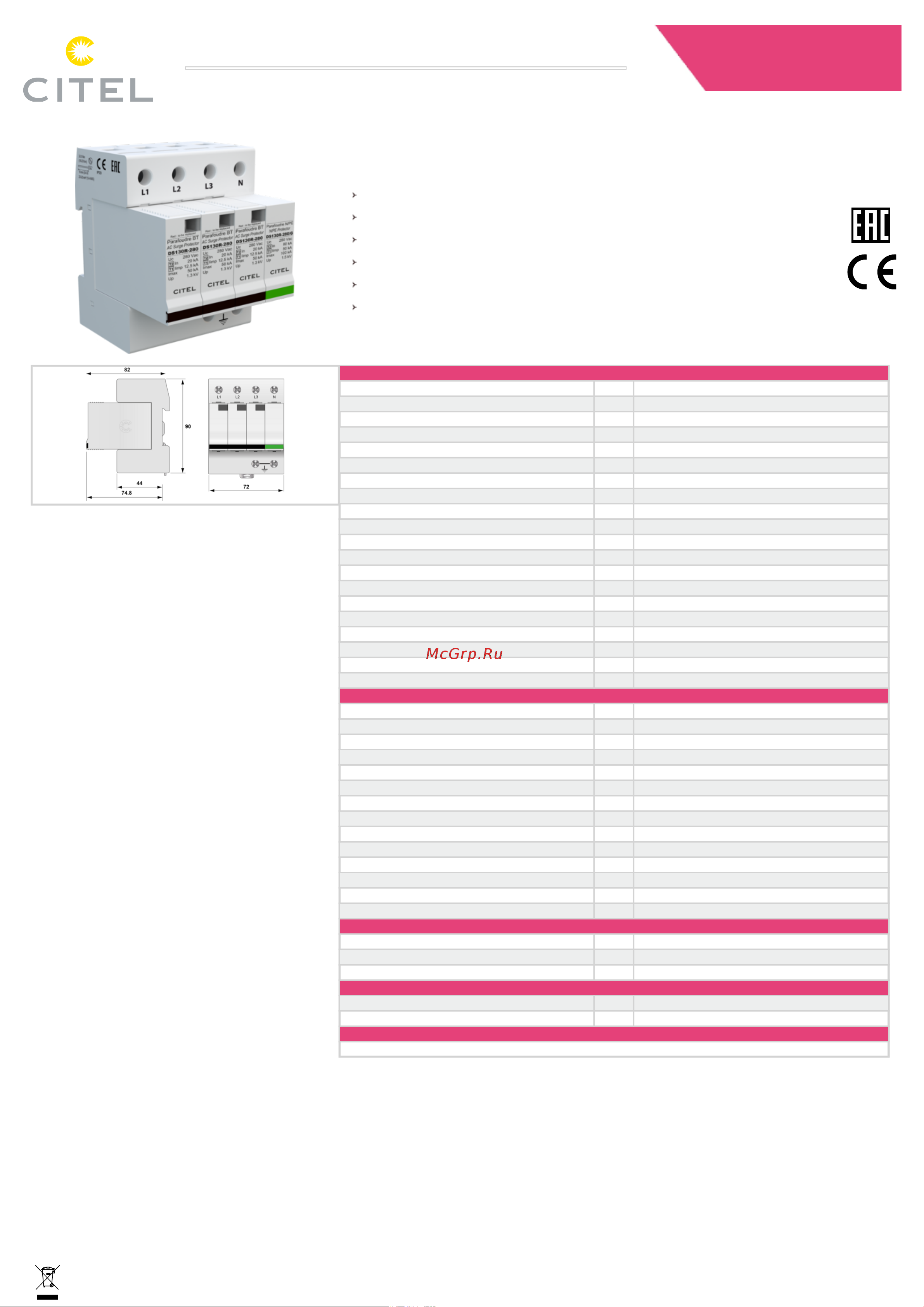

CITEL тип 1+2 DS134R-280/G 571124 Техническое описание онлайн

СЕТЬ ПЕРЕМЕННОГО ТОКА

УЗИП Тип 1+2 АС - трёхфазный+N

DS134R-280/G

CITEL • ################# ###., #. 11-13, ###.4 • 105064 ###### • ###### • ###: +7 499 391 47 64 • e-mail: info@citel.ru • citel.ru 20220802 - Document subject to change without notice 1 / 1

Многополюсное устройство защиты тип 1+2 переменного тока

In : 20 кA

Iimp total : 50 кA

Сменные модули для каждой фазы

Дистанционная сигнализация (опция)

Соответствует EN 61643-11, IEC 61643-11 и ГОСТ IEC 61643-21-2014

электрические характеристики

Тип УЗИП 1+2

Сеть 230/400 В 3-фазный+N

Конфигурация нейтрали TT-TNS

Номинальное напряжение линии Un 230 Vac

Макс. AC рабочее напряжение Uc 280 Vac

Временное перенапряжение - 5 сек. UT 580 В АС выдерживает

Временное перенапряжение - 120 мин. UT 440 В АС отключение

Временное перенапряжение N/PE UT 1200 В/300A/200 мс выдерживает

Сопровождающий ток If Отсутствует

Номинальный ток разряда In 20 kA

Макс. ток разряда Imax 50 kA

Импульсный ток на полюс Iimp 12.5 kA

Суммарный ток молнии Itotal 50 kA

Стойкость к перенапряжению IEEE C62.41.1 20 kV

Удельная энергия на полюс W/R 40 kJ/ohm

Конфигурация подключения L/N и N/PE

Режим(ы) защиты MC / MD

Уровень защиты L/N @In(8/20µs) Up L/N 1.3 kV

Уровень защиты N/PE @In(8/20µs) Up N/PE 1.5 kV

Допустимый ток короткого замыкания Isccr 25 000 A

механические характеристики

Технология Варистор

Конфигурация УЗИП 3- фазный+нейтраль

Подсоединение к сети зажим под винт : 2.5-25 мм² / шина

Формат Корпус со сменными модулями

Монтаж Симметричная DIN - рейка 35 мм (EN 60715)

Материал корпуса Термопластик UL94 V-0

Рабочая температура Tu -40/+85°C

Уровень защиты IP20

Действие защиты Отключение

Индикатор отключения 1 механический индикатор на полюс

Модуль замены DSM130R-280

Дистанционная сигнализация отключения опция DS134RS-280/G : выход на перекидной контакт

Размеры см. схему

Вес 0.49 kg

сопряженные устройства отключения

Терморазмыкатель внутренний

УЗО (если имеется) Тип 'S' или замедленный

Плавкий предохранитель Тип предохранителя gG - 125 A

Стандарты

Соответствие стандартам IEC 61643-11 / EN 61643-11 / UL1449 изд.4

Сертификация EAC

Артикул

571124
