www.streamer.ru
КАТАЛОГ 2022
58
УЗИП класса III комбинированного типа. Предназначено
длязащиты конечных потребителей от остаточных бросков
импульсных перенапряжений. УЗИП размещено в корпусе для
крепления на DIN-рейку.
УЗИП соответствует классу испытаний III согласно
ГОСТ IEC 61643-2013.
Устанавливается после УЗИП класса II в пределах 2–3зон
молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1
и СО-153-34.21.122) непосредственно вблизи защищаемого
оборудования. Защищаемое оборудование рекомендуется
размещать на расстоянии не более 5 м от УЗИП класса испы-
таний III. Применяется для сетей однофазного напряжения
РИФ-Э-III 320/3 с (1+1)
УЗИП КЛАССА III ДЛЯ СИСТЕМ
ЭЛЕКТРОСНАБЖЕНИЯ
90
45
11,2
8,6
12,2
27 49
14,5
1
2
3
4
Защищено
Не защищено

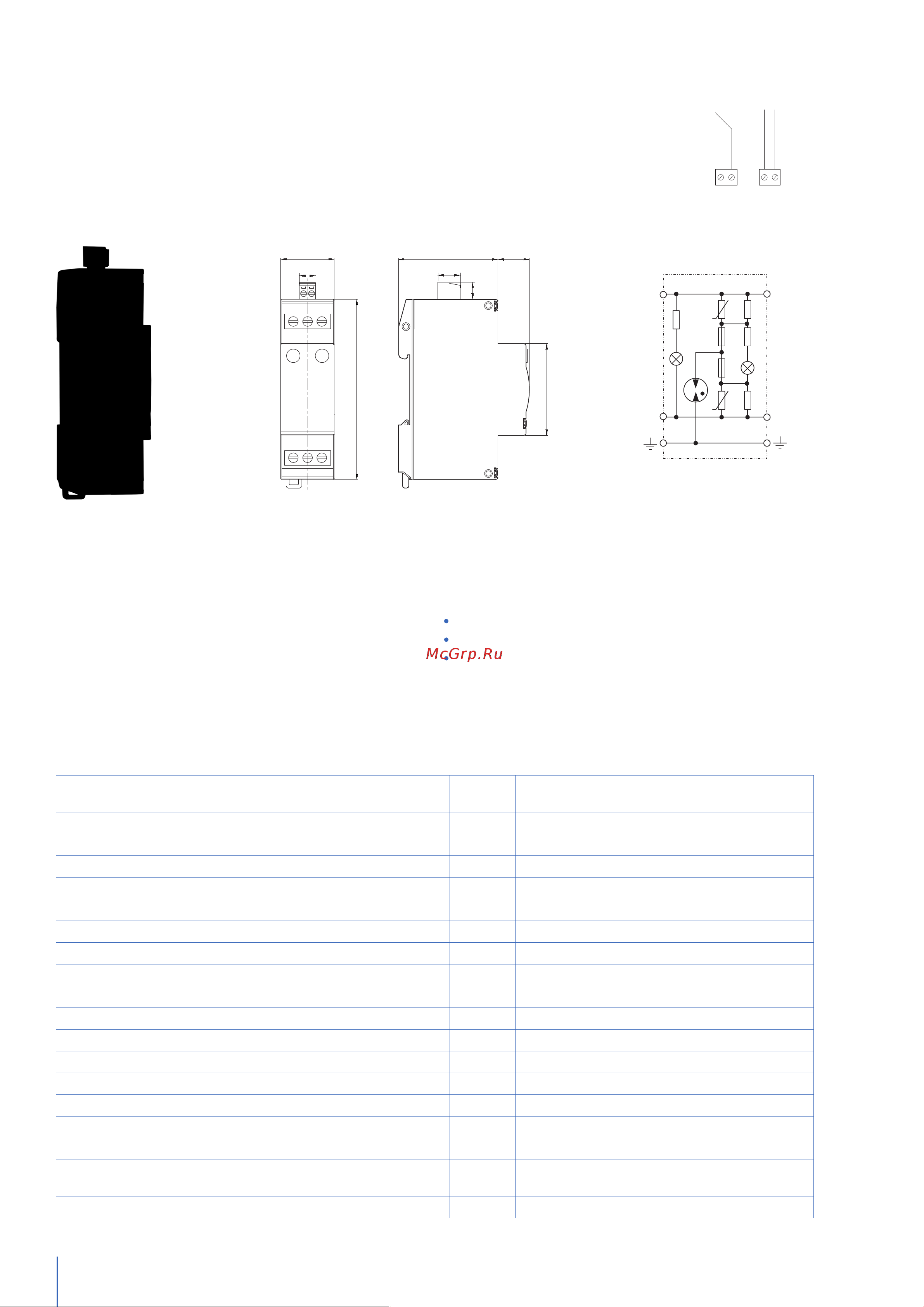

Принципиальная схема
Габаритные размеры
Наименование параметра
РИФ-Э-III
320/3 с (1+1)
Максимальное длительное рабочее напряжение U
c
320 В
Напряжение комбинированной волны (L-N) U
оc
6 кВ
Номинальный разрядный ток (8/20 мкс) (L-N) I
n
3 кА
Номинальный разрядный ток (8/20 мкс) (L+N-PE) I
n
5 кА
Номинальный ток нагрузки I
L
16 А
Уровень напряжения защиты (L-N) U
p
≤1,15 кВ
Уровень напряжения защиты (L/N-PE) U
P
≤1,5 кВ
Время срабатывания (L-N) t
A
≤25 нс
Время срабатывания (L/N-PE) t
A
≤100 нс
Диапазон рабочих температур T
u
От -40
0
С до +80
0
С
Категория исполнения (ГОСТ 14254) IP 20
Способ монтажа DIN-рейка 35 мм
Сечение подключаемых проводников 0,5 мм
2
– 6 мм
2
Контакт дистанционной сигнализации с Переключающий контакт
Питание контакта дистанционной сигнализации, перем.ток 250 В/0,5 А
Питание контакта дистанционной сигнализации, пост.ток 250 В/0,1 А; 125 В/0,2 А; 75 В/0,5 А
Сечение подключаемых проводников для клемм
дистанционной сигнализации
Макс. 1,5 мм
2
Артикул 131 102
питания. Возможна установка после УЗО из-за отсутствия тока
утечки.
Рекомендуемый номинал предохранителя 16 А gL/gG.
УЗИП снабжено:
терморасцепителем;
визуальным индикатором;
контактами дистанционной сигнализации повреждения рабо-
чего элемента (модификация с буквой «с»).
Сертификаты: сертификат соответствия требованиям
ТР ТС 004/2011 «О безопасности низковольтного оборудования».
Схема подключения ДС
