Силовая пружина (10) удерживается во взведенном состоянии спусковым механизмом включения (11), который

управляется электромагнитом включения или кнопкой «Включение». При подаче команды на включение, спуско-

вой механизм включения (11) освобождает силовую пружину (10), которая переводит подвижные контакты ВДК

во включенное положение, одновременно растягивая отключающую пружину привода для подготовки привода к

операции отключения, и довзводится (при наличии питания моторного привода взвода пружины (15)) для обеспе-

чения возможности цикла О–В-О. Отключение выключателя производится по команде, поданной на электромагнит

отключения, либо непосредственно на спусковой механизм отключения (4) кнопкой «Отключение». Спусковой ме-

ханизм отключения (4) освобождает отключающую пружину, которая переводят подвижные контакты ВДК в отклю-

ченное положение. Для обеспечения правильной работы выключателя в состав привода входят плата управления

(2) и блок-контакты выключателя (3), возможные положения блок-контактов – в Счетчик количества циклов (8) по-

казывает общее количество циклов операций В–О, выполненных с момента сборки выключателя. Для визуального

наблюдения в состав привода входят следующие элементы: индикатор взвода пружины (7), который отображает

текущее состояние силовой пружины привода; индикатор положения выключателя (1), который отражает текущее

положение контактов главной цепи выключателя. В выключателе реализована блокировка от повторного вклю-

чения, которая препятствует подаче команды на повторное включение выключателя во включенном положении.

В выключателе реализованы две блокировки от повторного включения: электрическая и механическая. Электриче-

ская блокировка реализована на плате управления (2) в схеме цепей управления выключателем. Она препятствует

подаче команды на электромагнит включения в дистанционном режиме. Механическая блокировка препятствует

непосредственному воздействию на спусковой механизм включения выключателя как с помощью электромагнита

включения, так и с помощью кнопки «Включение».

3.1.4 Блокировка

Блок-контакты положения выключателя (3), Рисунок 7, имеют четыре замыкающих и четыре размыкающих кон-

такта. Переключение блок-контактов (3) осуществляется рычагом, жестко связанным с сердечником привода (15)

посредством вала блокировки и синхронизации (13).

3.2 РАБОТА ВЫКЛЮЧАТЕЛЯ

Операции подготовки к включению, включение, выключение, осуществляются в нескольких режимах – ручной,

автоматический, дистанционный.

3.2.1 Подготовка выключателя к включению

Ручной режим взвода пружины. Взвод силовой пружины производится при помощи рукоятки ручного взвода пру-

жины, установленной в вал ручного взвода пружин в любом положении выключателя. Для этого необходимо вста-

вить рукоятку в вал и сделать несколько круговых движений по часовой стрелке до момента перехода индикатора

взвода пружины в положение «Пружина взведена».

Автоматический режим взвода пружины. В автоматическом режиме взвод силовой пружины при помощи мо-

тор-редуктора осуществляется автоматически после выполнения каждой операции включения, при наличии опе-

ративного питания в цепи управления.

3.2.2 Включение устройства

Ручной режим включения выключателя:

• убедиться, что индикатор положения выключателя находится в положении «Отключено», индикатор взвода пру-

жины – в положении «Пружина взведена»;

• убедиться, что магнитная блокировка включения выключателя не препятствует выполнению операции;

• нажать кнопку «Включение» и удерживать в течение 0,5–1,0 с;

• по характерному звуку и положению индикатора положения выключателя убедиться в успешном выполнении

операции: индикатор положения выключателя должен перейти в положение «Включено».

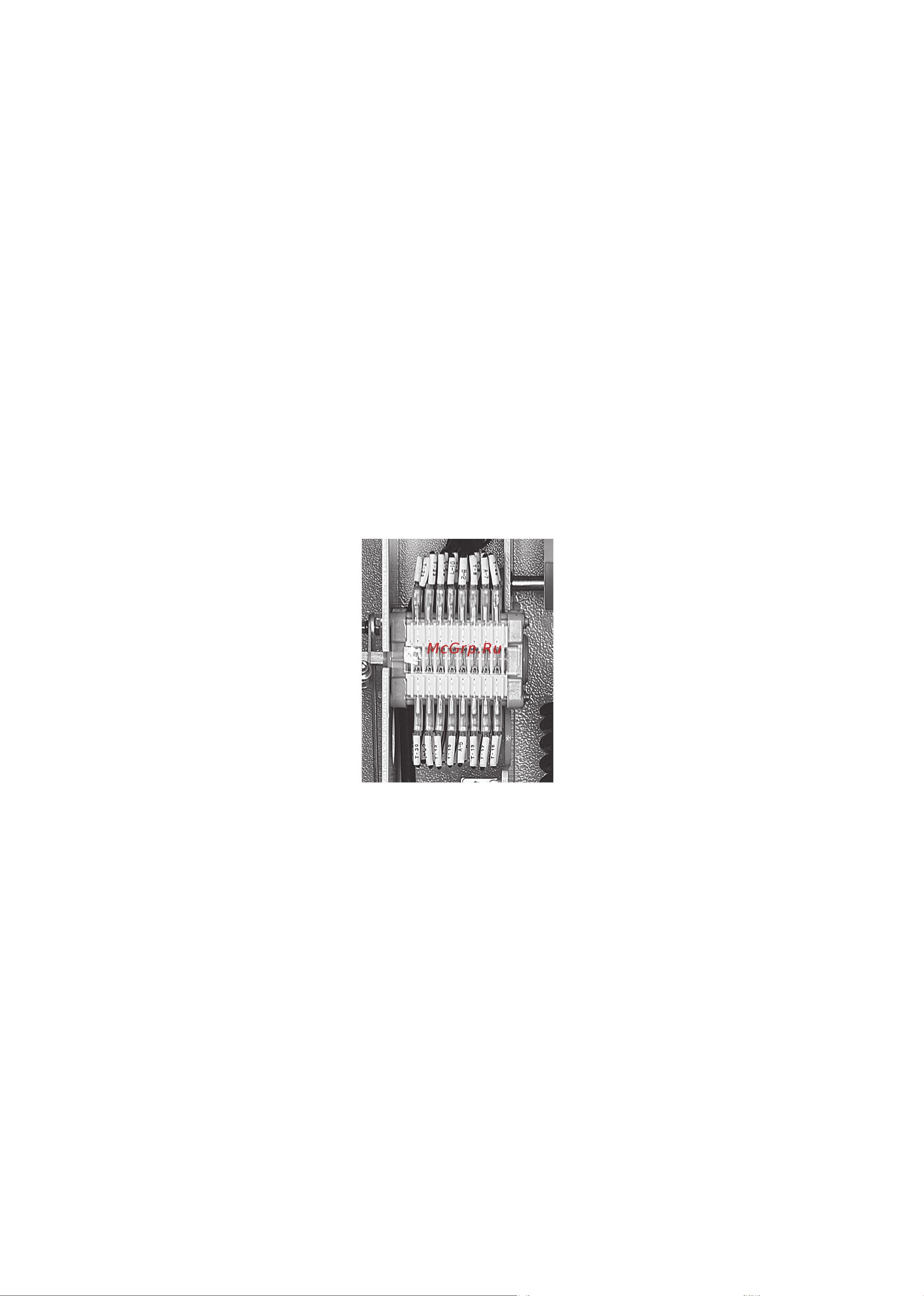

Рис. 7 – Блок-контакты вакуумного выключателя
