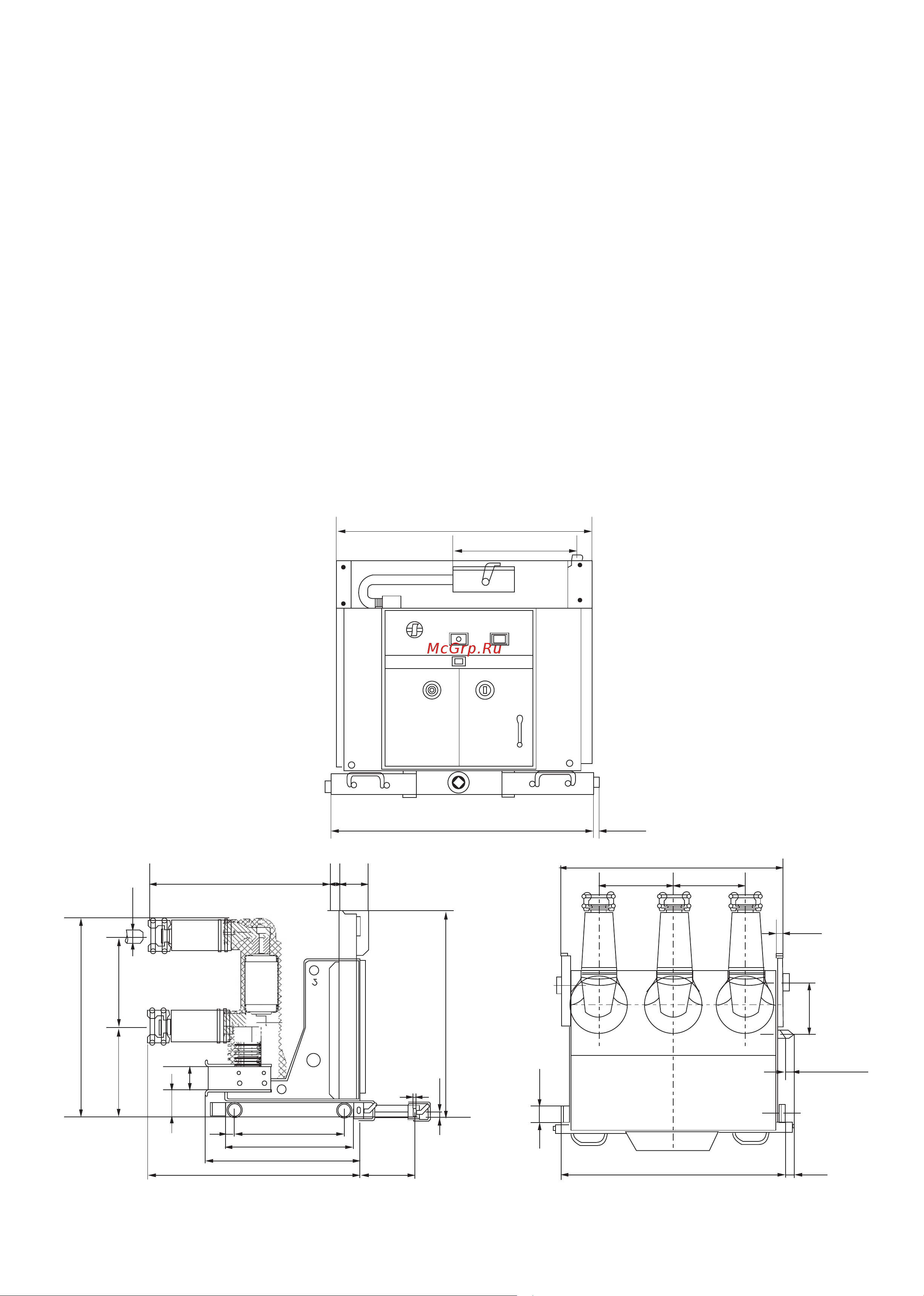

Рис. 8 – Габаритные и установочные размеры вакуумного выключателя выкатного типа

Дистанционный режим включения выключателя:

• по состоянию КСА (переключатель кулачковый секционный, аварийный) пульта управления распределительным

устройством или положению индикатора положения выключателя на лицевой панели убедиться, что выключатель

находится в отключенном положении, силовая пружина – во взведенном;

• убедиться, что магнитная блокировка включения выключателя не препятствует выполнению операции;

• подать команду на включение в схему управления выключателем;

• по состоянию КСА или положению индикатора положения выключателя на лицевой панели убедиться, что вы-

ключатель находится во включенном положении.

3.2.3 Отключение выключателя

Ручной режим:

• операция отключения возможна при любом положении индикатора взвода силовой пружины;

• убедиться, что индикатор положения выключателя находится в положении «Включено»;

• нажать кнопку «Отключение» и удерживать в течение 0,5–1,0 с;

• по характерному звуку и положению индикатора положения выключателя убедиться в успешном выполнении

операции: индикатор положения выключателя должен перейти в положение «Отключено».

Дистанционный режим:

• по состоянию КСА (переключатель кулачковый секционный, аварийный) пульта управления распределительным

устройством или положению индикатора положения выключателя на лицевой панели убедиться, что выключатель

находится во включенном положении;

• подать команду на отключение в схему управления выключателем;

о состоянию КСА или положению индикатора положения выключателя на лицевой панели убедиться, что выключа-

тель находится в отключенном положении.

4 ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

320

370

21,5

T 89

14,5

P P

200-

Ø36

8 - 11
