2. ФОРМИРОВАНИЕ ТРУБЫ ЗА ДВА ПРИЕМА.

Длина материала, необходимая для формирования нужного размера трубы, имеет

первостепенное значение. Для определения приблизительной длины материала

использовать формулу: L=πD

Где: L – длина окружности, π= 3.1417, D - диаметр.

Например, для определения длины заготовки (L или длины окружности) необходимой для

изготовления трубы диаметром 100мм, нужно умножить 3.1417 на 100. Произведение

314,17мм и является искомой длиной. Отрезать несколько кусочков материала до этой длины

для пробного изготовления. Материал нужно удлинить или укоротить в зависимости от

результатов пробы.

3. РЕГУЛИРОВКА ВАЛЬЦОВ по толщине материала – увеличить зазор между верхним,

откидным и нижним вальцами, вращая левый маховик. Вставить материал между

вальцами спереди машины и отрегулировать их для плотного зажатия материала.

4. РЕГУЛИРОВКА ВАЛЬЦОВ по диаметру. ТОЧНАЯ ФОРМУЛА - не применяется при

выполнении этой регулировки, так как отдача (упружинение) материала бывает разной, в

зависимости от вида, сорта, термообработки материала. Правильная регулировка

достигается опытным путем, формованием нескольких кусков материала. Подъем

подвижного вальца для регулировки осуществляется вращением правого маховика.

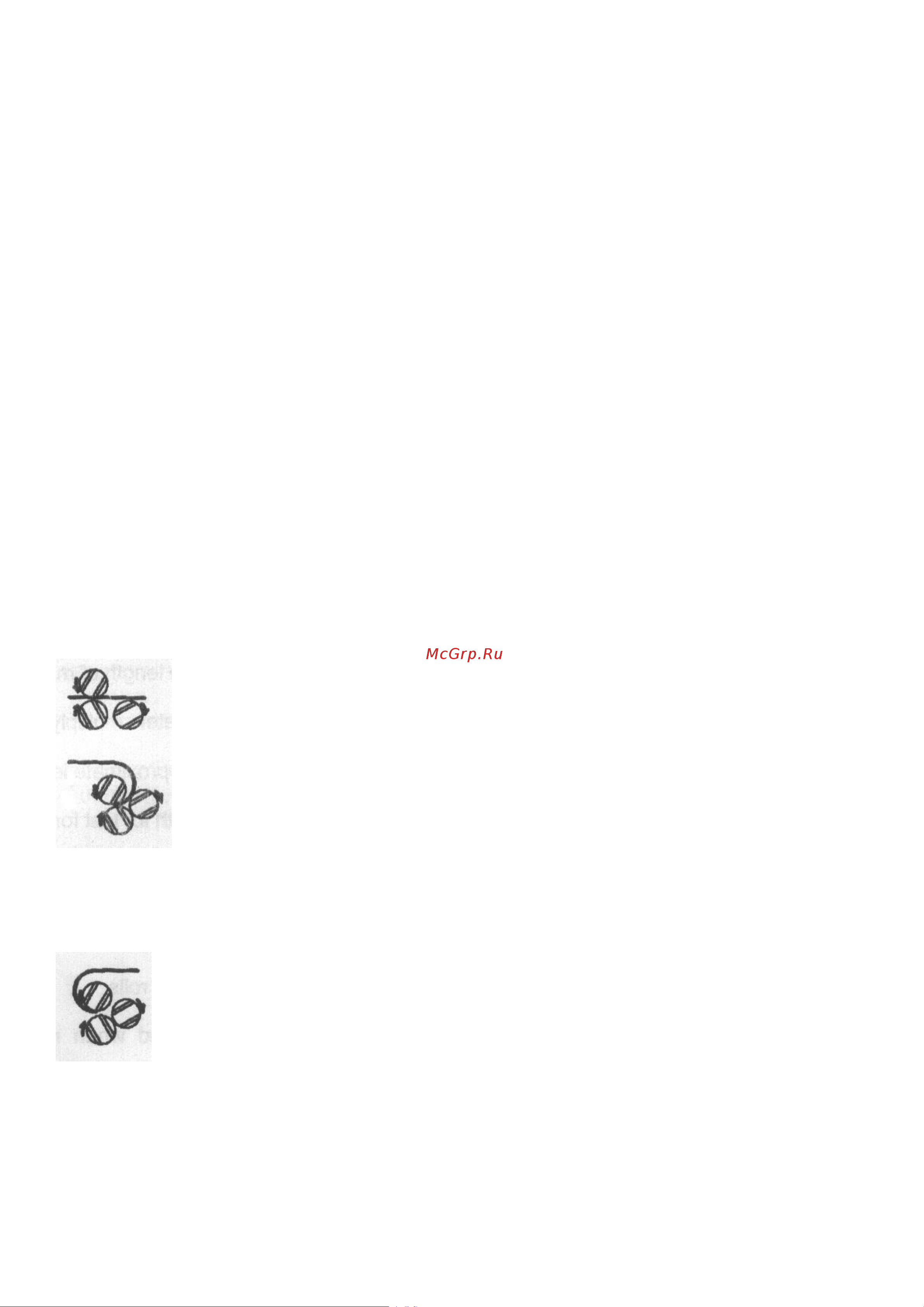

5. ИЗГОТОВЛЕНИЕ ДЕТАЛЕЙ. После регулировки диаметра вставить материал между

передними вальцами и пропустить его примерно на половину. Затем, подавая материал,

поднять направляющий вал на нужную величину. Продолжить до формирования

половины окружности. Замок откидного вальца должен быть закрыт.

6. ПОСЛЕ ФОРМИРОВАНИЯ ПОЛОВИНЫ ОКРУЖНОСТИ – снова вставить

сформированный конец материала в вальцы (как показано на рисунке) и сформировать

полную окружность.

7. ДЛЯ СНЯТИЯ ГОТОВОГО ИЗДЕЛИЯ – открыть замок откидного вальца, подняв ручку и

повернув рычаг. Откинуть вал.. Снять деталь. При недостаточной длине материала или

ненадлежащем диаметре изделия, необходимо изготовить дополнительные образцы. При

надлежащей регулировке вальцов можно легко изготовить партию идентичных изделий.

инструкция по эксплуатации станка вальцовочного STALEX серия ESR
