Инструкция по эксплуатации преобразователя частоты векторного серия ITD

Приложение D: Дополнительная плата расширения для энкодера с напряжением 24 В 119

Приложение D: Дополнительная плата расширения H0-EXE24V для энкодера с

напряжением 24В

Дополнительная плата расширения H0-EXE24V предназначена для установки в преобразователи

частоты серии ITD…B3 мощностью от 1,5 кВт и выше для обеспечения работы привода в замкнутой

системе управления с обратной связью по скорости. В преобразователях частоты ITD…B3-EE24 плата уже

встроена в основную плату управления.

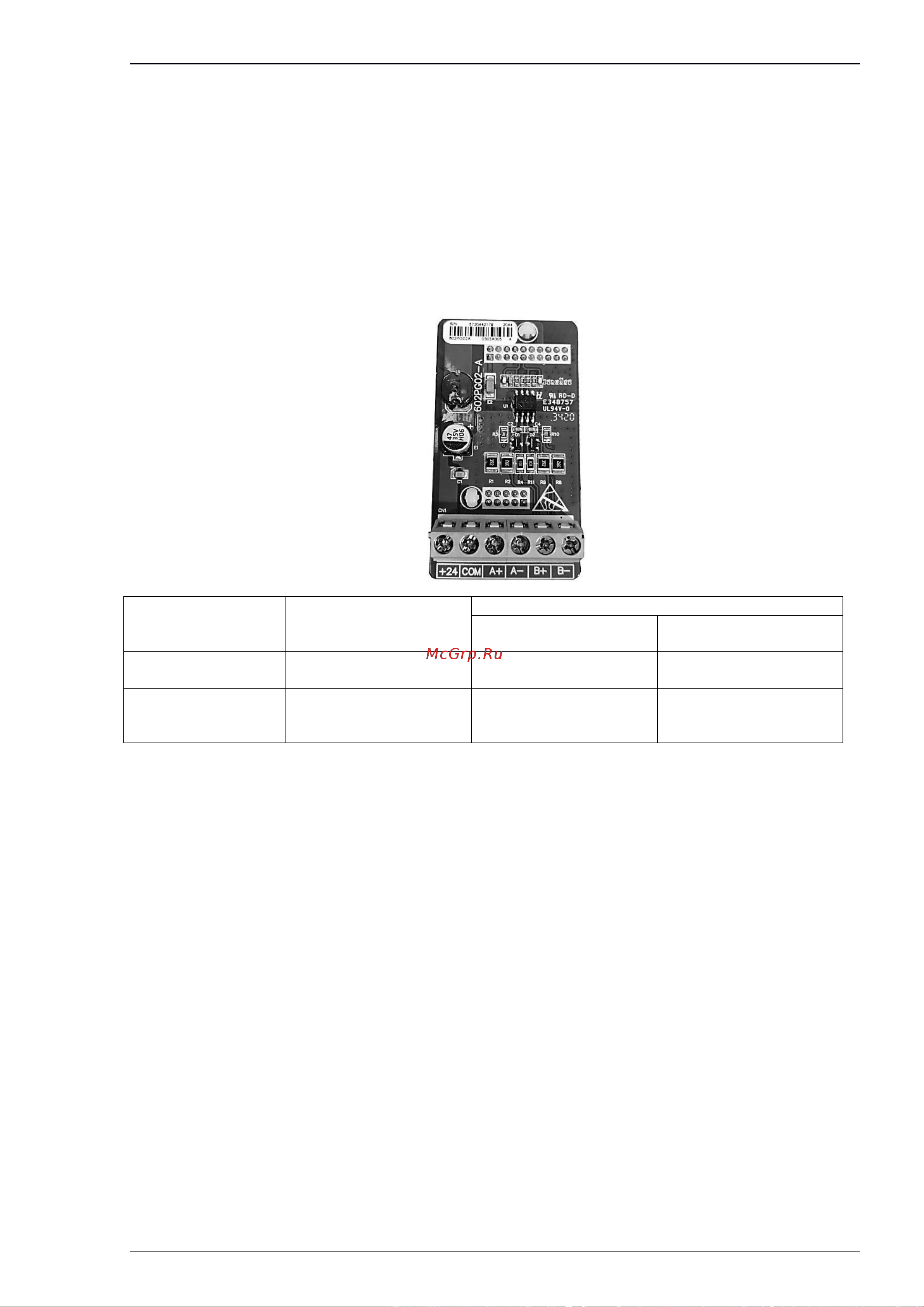

1. Внешний вид платы и описание входных клемм.

Обозначение

клеммы

Описание клеммы

Технические характеристики

Максимальная частота

импульсов

Максимальный ток

+24, COM

Источник напряжение

питания энкодера

----

100 мА

A+, A-

B+, B-

Импульсный вход

сигнала A/B

250 кГц

---

Примечание:

1) Рабочее напряжение энкодера должно составлять 24 В.

2) Для избежания влияния сети переменного тока, управляющие кабели при монтаже должны быть

размещены отдельно от кабелей основного силового контура.
