Инструкция по эксплуатации преобразователя частоты векторного серия ITD

Глава 3 Подключение преобразователя частоты 27

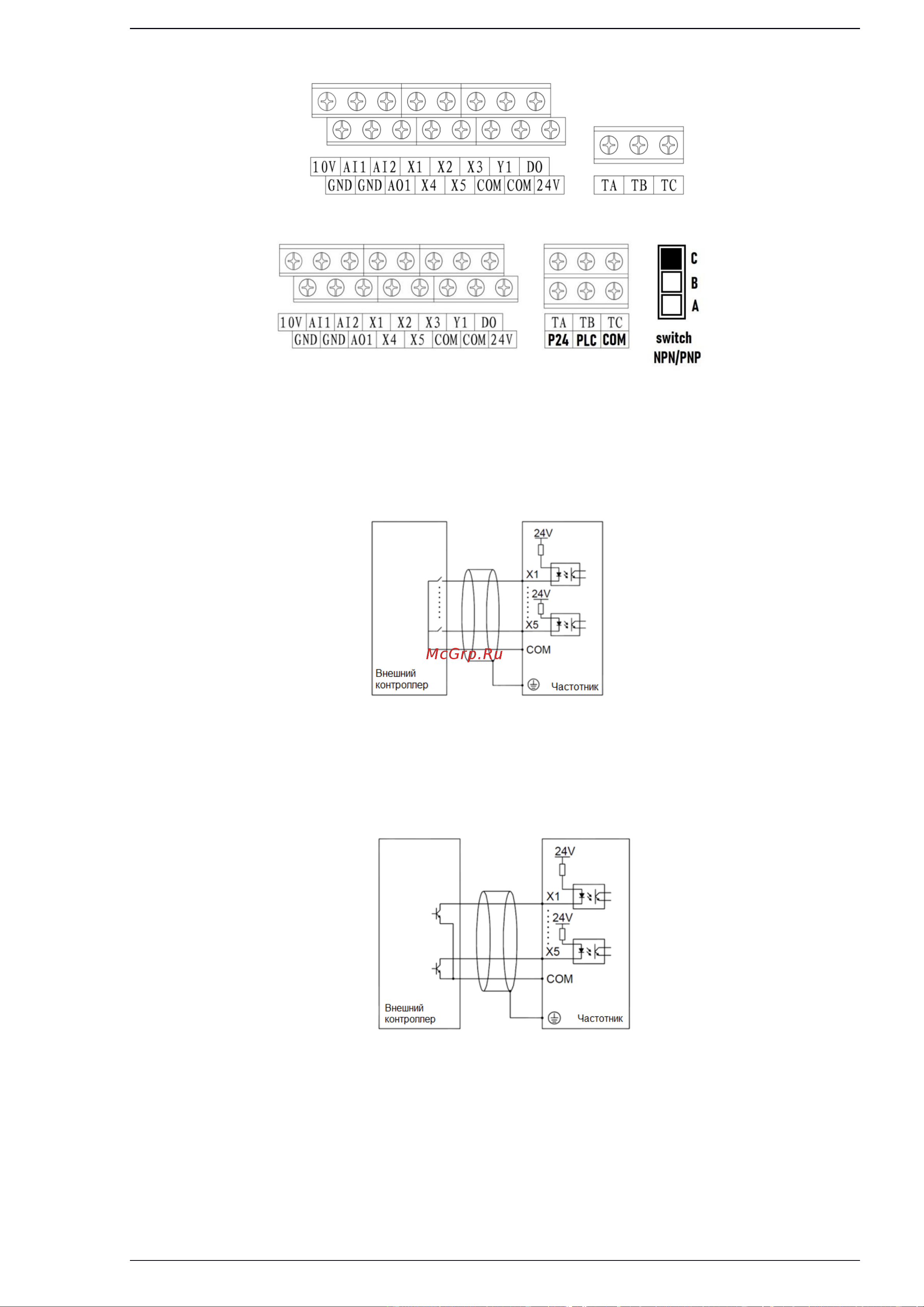

Рис. 3-9 Расположение клемм цепи управления

Рис. 3-10 Расположение клемм цепи управления для версии В2_0102/0302

3.7.2 Подключение цепи управления

 На нижеприведенном рисунке представлен способ подключения сухих контактов внешнего

контроллера (для многофункциональных входов X1-X5).

Рис. 3-11 Схема подключения цепи управления

 Стандартный способ подключения внешнего контроллера NPN с помощью проводов эмиттера

представлен ниже (для многофункциональных входов X1-X5).



Рис. 3-12 Стандартный способ подключения NPN с помощью проводов эмиттера
