Инструкция по эксплуатации преобразователя частоты векторного серия ITD

Глава 3 Подключение преобразователя частоты 29

 Подключение внутреннего источника питания +24В преобразователя частоты к

многофункциональным выходным клеммам Y1, DO.

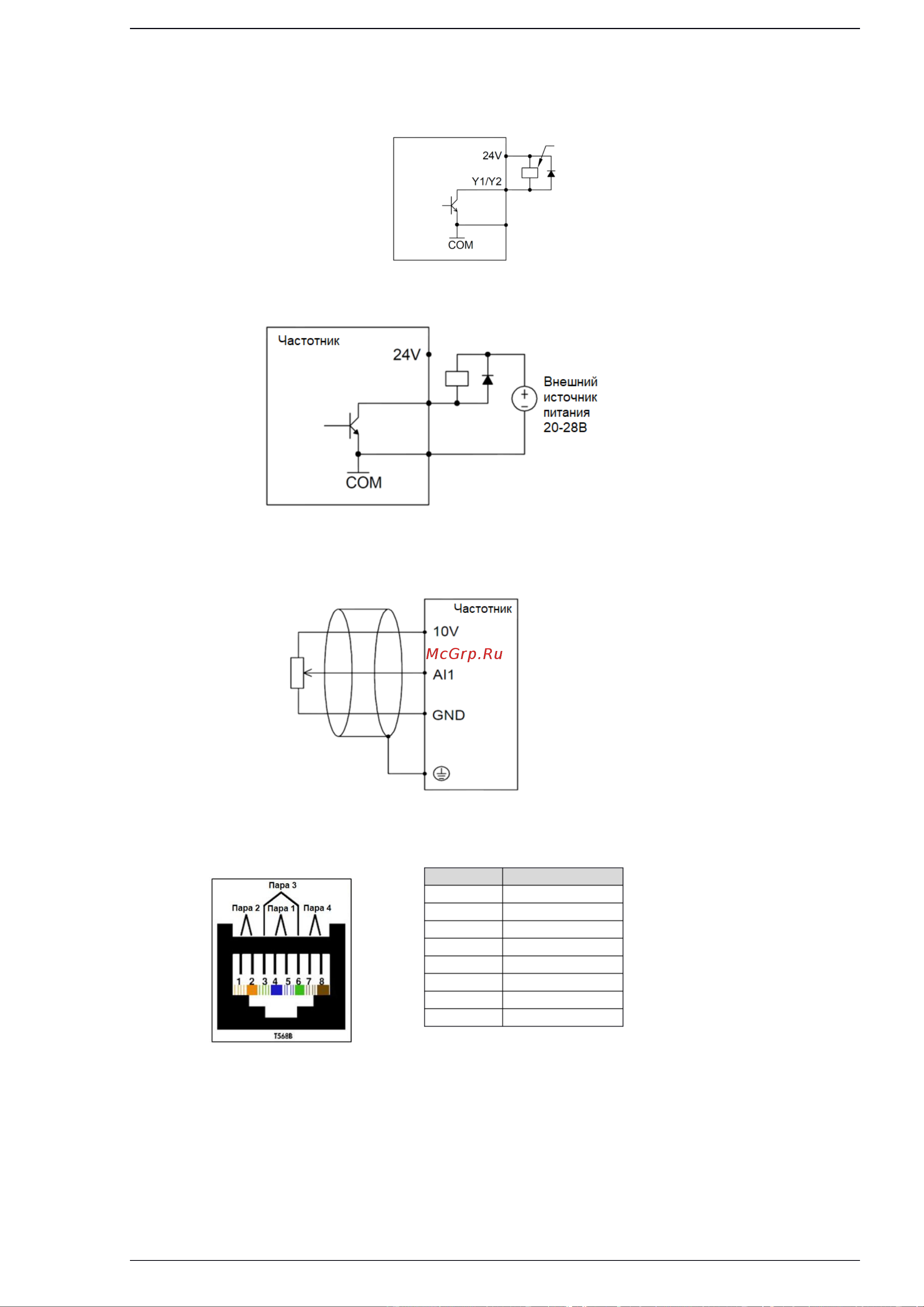

Рис. 3-16 Способ подключения внутреннего источника питания +24 В

 Подключение внешнего источника питания к многофункциональным выходным клеммам Y1, DO

Рис.3-17 Способ подключения внешнего источника питания

 Подключение аналоговых входов

Рис. 3-18 Подключение аналоговых входов

 Интерфейс клавиатуры

Рис. 3-19 Стандартный T568B Таблица 3-3 Стандартный T568B

Кабели, соединяющие панель управления и плату управления частотного преобразователя,

используют стандартный интерфейс RJ-45, а именно, обе стороны подключены в соответствии со

стандартом EIA/TIA568B. Пользователи могут сами сделать кабель или купить обычный интернет-кабель

как кабель для подключения панели управления.

Реле

№ контакта

Цвет

Белый/Оранжевый

Оранжевый

Зеленый/Белый

Синий

Синий/Белый

Зеленый

Коричневый/Белый

Коричневый
