Инструкция по эксплуатации преобразователя частоты векторного серия ITD

Глава 4 Органы управления и индикация 31

Глава 4 Органы управления и индикация

4.1 Знакомство с интерфейсом панели управления

Панель управления преобразователей частоты серии ITD – это главный блок для ввода команд,

отображения и модификации параметров. Панель управления со светодиодной индикацией.

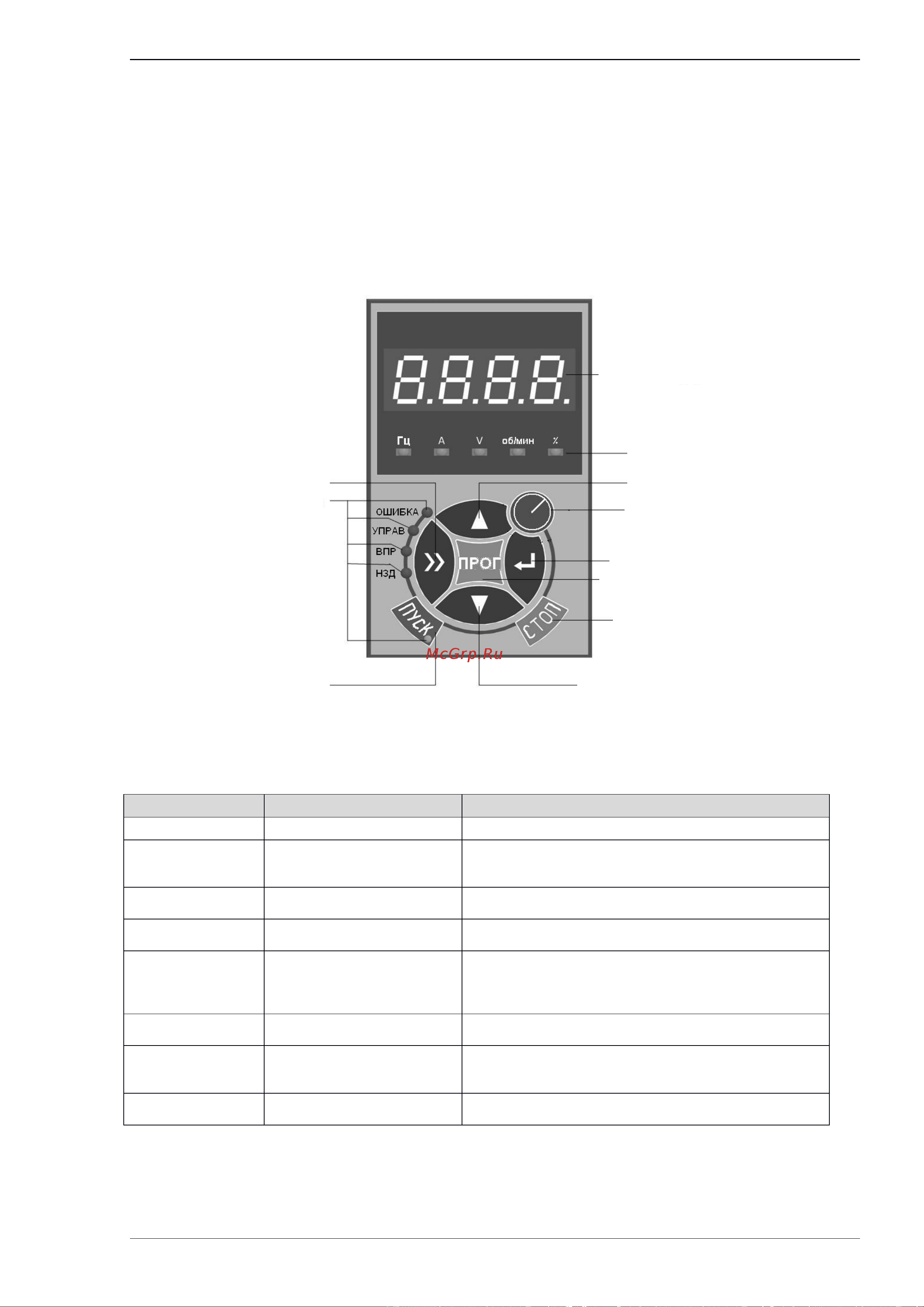

Схема панели управления представлена на рис. 4-1.

Рис. 4-1 Рисунок панели управления

4.1.1 Описание кнопок панели управления

Таблица 4-1 Описание клавиш на панели управления

Кнопки

Наименование

Функция

ПРОГ

Кнопка программирования

Вход и выход в меню выбора группы параметров

↵

Кнопка подтверждения

Вход в меню выбора номеров параметров внутри каждой

группы, вход в параметр, подтверждение установленного

значения параметра

▲

Кнопка увеличения

Набор номера параметра и его значения. Увеличение

значения регулируемого параметра (частоты, момента)

▼

Кнопка уменьшения

Набор номера параметра и его значения. Уменьшение

значения регулируемого параметра (частоты, момента)

Кнопка перемещения

Выбор отображаемых параметров поочередно в

интерфейсе остановки или в интерфейсе пуска. Выбор

чисел, подлежащих изменению, при настройке

параметров.

ПУСК

Кнопка пуска

Запуск преобразователя в режиме команд от панели

управления.

СТОП

Кнопка останова

или сброса ошибок

Остановка преобразователя в режиме команд от панели

управления. Сброс состояния индикации ошибки.

Функция ограничена настройки кода FE.02.

Ручка

потенциометра

Ручка потенциометра

Плавная регулировка выходной частоты

ЖК-дисплей

Индикатор состояния

Ручка потенциометра

Клавиша ВВОД

Клавиша ПРОГ

Клавиша СТОП

Клавиша ПУСК

Клавиша перемещения

Индикаторы состояния

Клавиша увеличения

Клавиша уменьшения
