Инструкция по эксплуатации преобразователя частоты векторного серия ITD

Глава 6 Описание параметров 68

6.4 Группа параметров векторного управления (F3)

F3.00 Коэффициент

пропорционального усиления

контура скорости 1

Диапазон: 1~3000【1000】

F3.01 Время интегрирования

контура скорости 1

Диапазон: 1~3000【300】

F3.02 Частота переключений 1

Диапазон: 0,0～60,0 Гц【5,00 Гц】

F3.03 Коэффициент

пропорционального усиления

контура скорости 1

Диапазон: 1~3000【800】

F3.04 Время интегрирования

контура скорости 1

Диапазон: 1~3000【200】

F3.05 Частота переключений 1

Диапазон: 0,0～60,0 Гц【10,00 Гц】

F3.00 и F3.01 - это пропорционально-интегральные параметры регулировки, оказывающие

воздействие только в том случае, если рабочая частота ниже частоты переключений 1 (F3.02). F3.03 и

F3.04 – это пропорционально-интегральные параметры регулировки, оказывающие воздействие только

тогда, если рабочая частота выше частоты переключений 2. Пропорционально-интегральный параметр

диапазона частоты между частотой переключений 1 и частотой переключений 2 – это линейное

преобразование двух групп пропорционально-интегральных параметров, как показано на рис. 6-7:

Frequency

PI parameter

F3.02

F3.05

（F3.01, F3.02）

（F3.03, F3.04）

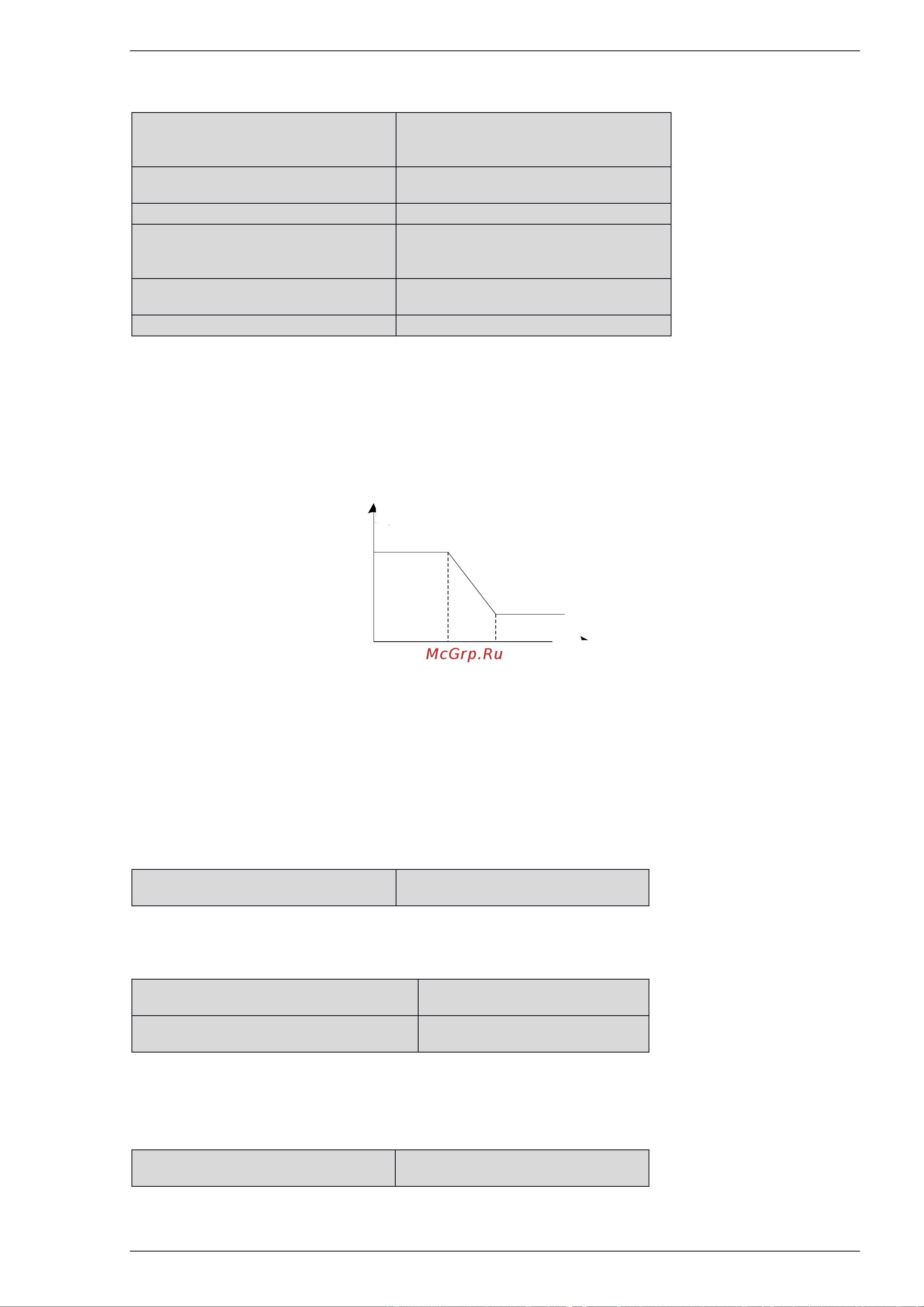

Рис. 6-7 Схема пропорционально-интегральных параметров контура скорости

Характеристики динамической реакции скорости векторного управления могут регулироваться

посредством установки коэффициента пропорциональности и времени интегрирования регулятора

скорости. Увеличение коэффициента усиления пропорциональности или уменьшение времени

интегрирования способствуют ускорению динамической реакции контура скорости. Однако, если

коэффициент усиления пропорциональности слишком большой, а время интегрирования слишком

короткое, это может привести к возникновению колебаний системы.

F3.06 Время фильтра контура

скорости

Диапазон: 0,0～500,0 мс【3 мс】

Данный параметр определяет значение времени фильтра контура скорости и, как правило, не

нуждается в регулировке.

F3.07 Коэффициент

пропорциональности контура скорости

Диапазон: 0～6000【3000】

F3.08 Коэффициент интегрирования

контура скорости

Диапазон: 0～6000【1500】

Данные функциональные коды определяют параметры ПИД-управления контура скорости. Они

непосредственно влияют на точность управления и динамическую реакцию скорости и, как правило, не

нуждаются в регулировке.

F3.09 Компенсация скольжения при

векторном управлении

Диапазон: 0,0～200,0%【100,0%】

При увеличении нагрузки скольжение двигателя увеличивается, а скорость двигателя падает. С

Пропорционально-интегральный параметр

Частота
