Инструкция по эксплуатации преобразователя частоты векторного серия ITD

Глава 6 Описание параметров 71

F4.01 Частота для точки 1 (для U/F)

Диапазон: 0,0~F4,03【10,00Гц】

F4.02 Напряжение для точки 1 (для

U/F)

Диапазон: 0~100,0%【20,0%】

F4.03 Частота для точки 2 (для U/F)

Диапазон: F4.01~F4.05【25,00Гц】

F4.04 Напряжение для точки 2 (для

U/F)

Диапазон: 0~100,0%【50,0%】

F4.05 Частота для точки 3 (для U/F)

Диапазон: F4.03~F0.10【40,00Гц】

F4.06 Напряжение для точки 3 (для

U/F)

Диапазон: 0~100,0%【80,0%】

6 параметров от F4.01 до F4.06 определяют сегменты кривой зависимости напряжения от частоты, как

показано на рис. 6-9. Кривая зависимости напряжения от частоты обычно задается в соответствии с

характеристиками нагрузки двигателя.

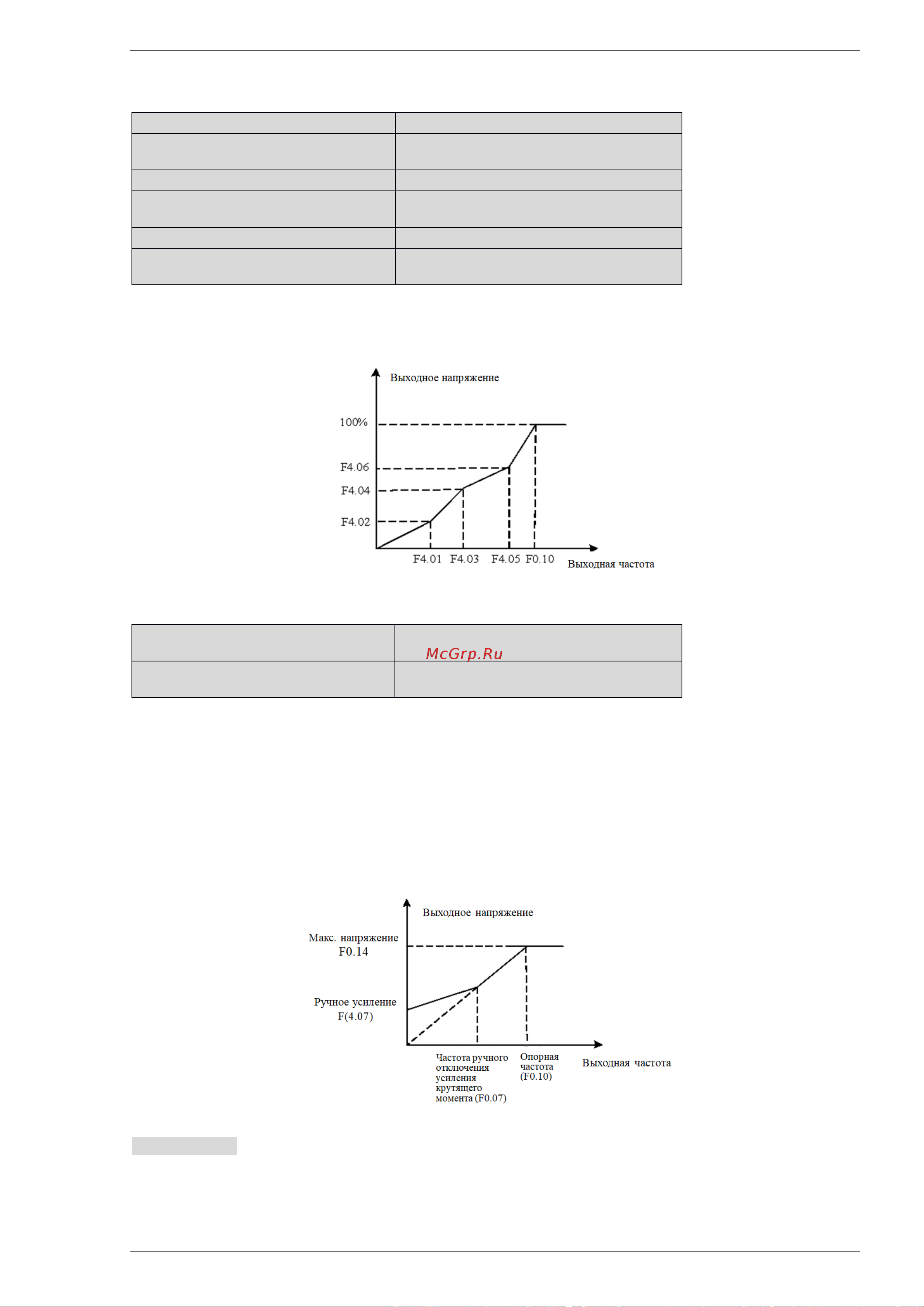

Рис.6-9 Кривая зависимости напряжения от частоты, определяемая пользователем

F4.07 Усиление крутящего момента

(Boost)

Диапазон: 0,0~30,0%【0,0%】

F4.08 Точка ручной отсечки

усиления крутящего момента

Диапазон: 0,00~60,00 Гц【50,00 Гц】

Чтобы компенсировать низкочастотные характеристики крутящего момента при вольт-частотном

управлении, преобразователь может усиливать выходное напряжение в процессе работы при низкой

частоте.

Если для усиления момента задано значение 0.0, преобразователь частоты переходит в состояние

автоматического усиления крутящего момента.

Частота отсечки крутящего момента: Усиление крутящего момента выполняется до данного значения

частоты. Если данное значение частоты превышено, усиление крутящего момента не выполняется.

Подробно см. на рис. 6-10.

Рис.6-10 Схема усиления крутящего момента

Примечание:

 Если заданное значение усиления крутящего момента слишком высокое, это может привести к

перегреву двигателя, а преобразователь может встать в ошибку сверхтока.
