Глава 6 Описание параметров 86

механического тормоза

F7.46 Ограничение тока

растормаживания механического

тормоза

Диапазон: 0.00~200.0% 【120.0%】

F7.47 Частота включения механического

тормоза

Диапазон: 0.00~10.00Гц【2.00 Гц】

F7.48 Время ожидания механического

включения

Диапазон: 0.00~10.00с 【0.00 c】

F7.49 Время действия механического

включения

Диапазон: 0.00~10.00с 【1.00 c】

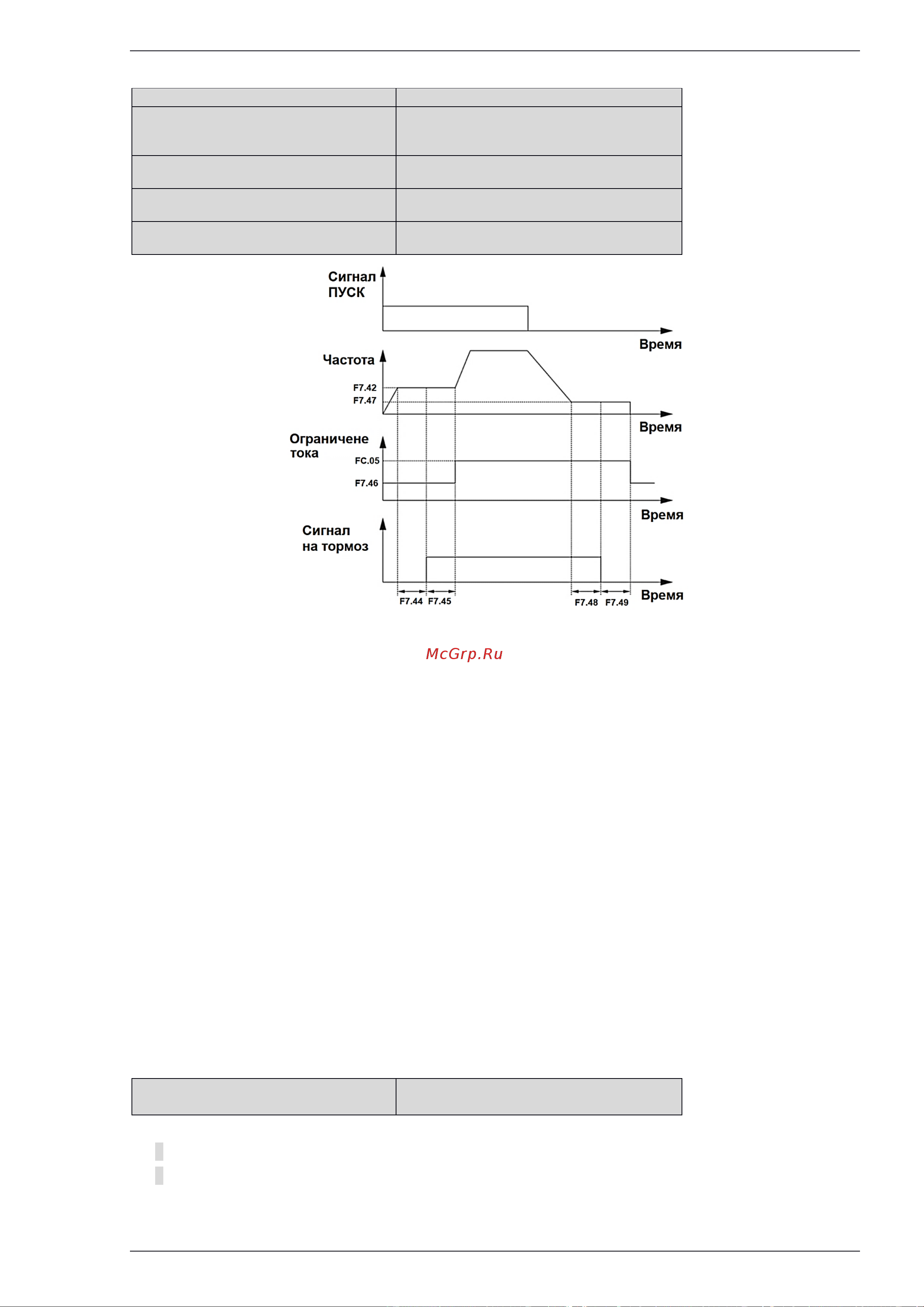

Рис. 6-23 Сигнал управления двигателя с электромеханическим тормозом

Когда преобразователь запускается, выходная частота начинает постепенно возрастать, см.

рисунок 6-23. При достижении значения F7.42, преобразователь определяет выходной ток, в течение

времени F7.44 (если F7.44=0, проверка выходного тока не будет проводиться), для проверки

состояния тормоза (заторможен или расторможен). Если значение выходного тока будет меньше

заданного в F7.43 уровня, на экране преобразователя появится индикация ошибке «bAE»,

преобразователь остановится. Если выходной ток в течение времени F7.44 достигнет значения

F7.43, преобразователь выдаст сигнал на отпускание тормоза, выходная частота останется на уровне

F7.42 в течение времени F7.45, после чего ускорение продолжается пока выходная частота не

достигнет заданного рабочего значения. В описанных выше процессах ток преобразователя

ограничен уровнем перегрузки F7.46. После этого ограничение перегрузки по току зависит от FC.05.

Когда преобразователь останавливается, частота снижается до уровня F7.47 и остаётся на нем в течение

времени F7.48, после чего тормоз затормаживается. Через время F7.49 преобразователь полностью

останавливается.

Если в течение времени с момента выключения сигнала ПУСК до истечения времени F7.48 преобразователь

получит сигнал на ПУСК или РЕВЕРС, то преобразователь продолжит работать соответствующим образом без

выключения сигнала на отпускание тормоза.

6.9 Параметры ПИД-регулирования (F8)

F8.00 Выбор источника установки

величины для ПИД

Диапазон: 0～4【0】

Данный параметр определяет задание уставки во время процесса ПИД-регулирования.

0: Цифровая уставка ПИД, определяется параметром F8.02.

1: Клемма AI1

Уставка задается значением аналогового сигнала напряжением 0~10 В .
