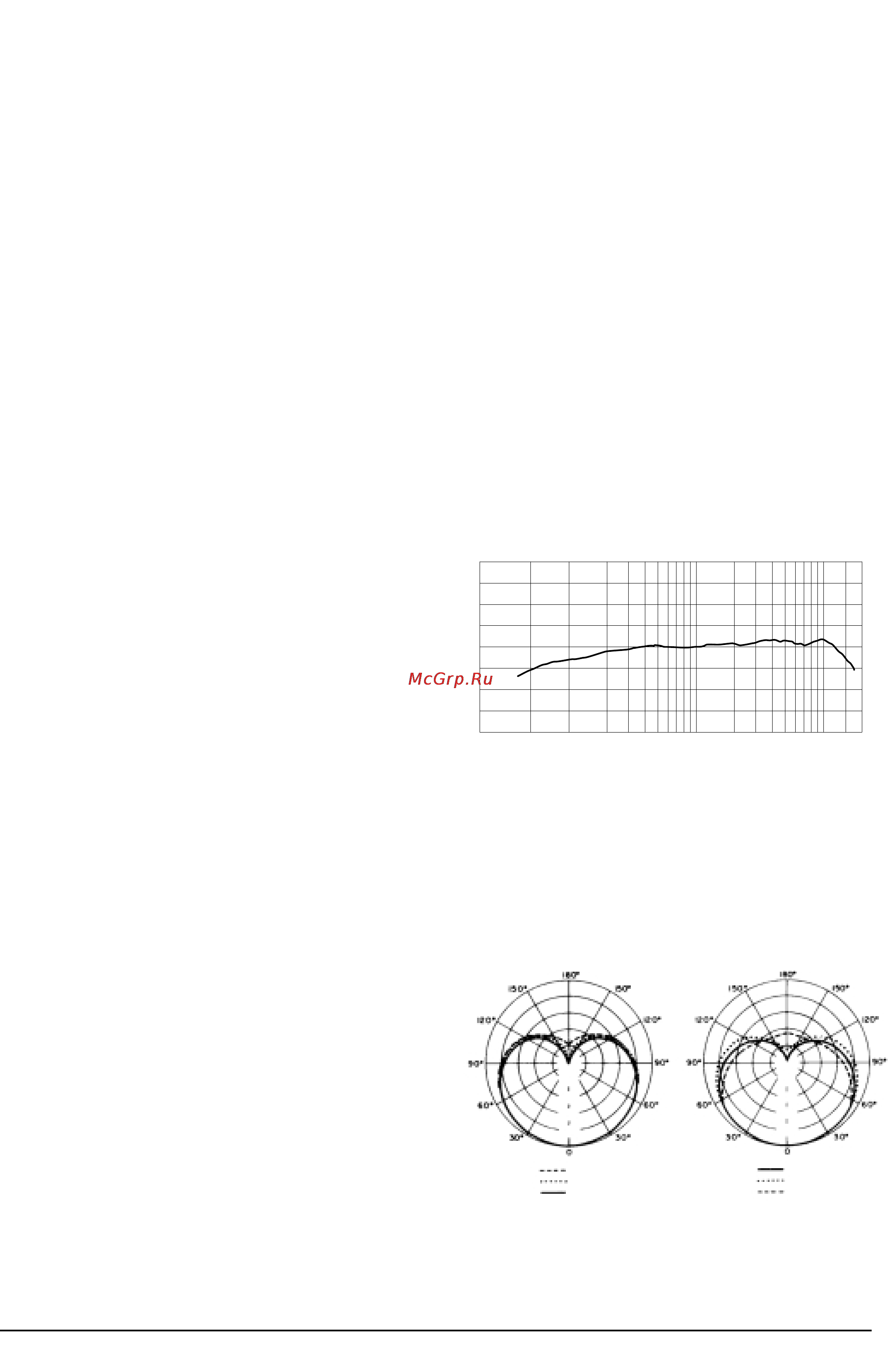

Установка батареи 1 Отсоедините микрофонный кабель и открутите рукоятку микрофона от верхней части 2 Сдвиньте рукоятку так чтобы открылся доступ к отсеку батареи 3 Соблюдая полярность установите в отсек новую батарею 4 Установите рукоятку микрофона на прежнее место Защита от шумов дыхания и ветра При эксплуатации микрофона за пределами помещения при сильном ветре рекомендуется использовать опциональную ветрозащиту A3WS Сопротивление нагрузки Для достижения максимальной мощности выходного сигнала с минимальным уровнем искажений микрофон должен подключаться к звукоусиливающему оборудованию с входным сопротивлением не менее 800 Ом Минимальное значение сопротивления нагрузки составляет 150 Ом При этом следует учитывать что мощность выходного сигнала микрофона будет снижена а уровень искажений увеличится Возможные неисправности При возникновении неисправностей выполните следующее 1 Проверьте выходное напряжение источника фантомного питания для PS1A оно должно составить 21 5 1 5 В постоянного тока 2 Проверьте наличие фантомного питания на разъеме кабеля микрофона оно должно составить 10 В 48 В постоянного тока Напряжение измеряется на контактах 2 и 3 по отношению к контакту 1 выходного разъема микрофона 3 Если микрофон не работает от фантомного питания проверьте его работоспособность от встроенной батареи и наоборот Технические данные Тип конденсаторный Диапазон частот 40 Гц 16 кГц Диаграмма направленности кардиоидная равномерная частотная характеристика в пределах диаграммы симметричная относительно оси направленности см рисунок Выходное сопротивление 150 Ом реальное 200 Ом Рекомендуемое минимальное сопротивление нагрузки 800 Ом Чувствительность напряжение открытой цепи при частоте 1 кГц Фантомное питание 69 дБ 0 35 мВ Автономное питание 70 дБ 0 32 мВ 0 дБ 1 В микробар Уровень запирания выходного сигнала на частоте 1 кГц 14 dBV 0 63 В сопротивление нагрузки 800 Ом фантомное питание коэффициент нелинейных искажений 1 23 dBV 0 71 В сопротивление нагрузки 800 Ом автономное питание коэффициент нелинейных искажений 3 15 dBV 0 18 В сопротивление нагрузки 150 Ом фантомное питание коэффициент нелинейных искажений 1 31 dBV 28 мВ сопротивление нагрузки 150 Ом автономное питание коэффициент нелинейных искажении 3 Коэффициент нелинейных искажений 0 25 при 130 дБ SPL частоте 250 Гц сопротивлении нагрузки 800 Ом Максимальное звуковое давление 141 дБ сопротивление нагрузки 800 Ом фантомное питание 123 дБ сопротивление нагрузки 800 Ом автономное питание 135 дБ сопротивление нагрузки 150 Ом фантомное питание 120 дБ сопротивление нагрузки 150 Ом автономное питание Чувствительность к воздействию электромагнитных полей 3 дБ SPL эквивалентно воздействию электромагнитного поля 60 Гц силой в 1 миллиэрстед Уровень шумов измерен с помощью RMS вольтметра 22 дБ А взвешенный 25 дБ взвешенный в DIN 45405 Динамический диапазон максимальное SPL сопротивление нагрузки 2 кОм А взвешенный уровень собственных шумов 250 Гц 5ООГц 1 кГц 2 5 кГц б ЗкГц ЮкГц 119 дБ фантомное питание 101 дБ автономное питание Максимальное напряжение фантомного питания 52 В постоянного тока подается на контакты 2 и 3 2 на контакт 3 Shure SM94 Руководство пользователя
