3.Инструкции по сборке верстаков

3.1.Сборка верстаков серии ВС-1

3.2.Сборка верстаков моделей ВТ-1,2 ; ВТ-1,4; ВТ-1,6 и ВД-1,2; ВД-1,4;ВД-1,6

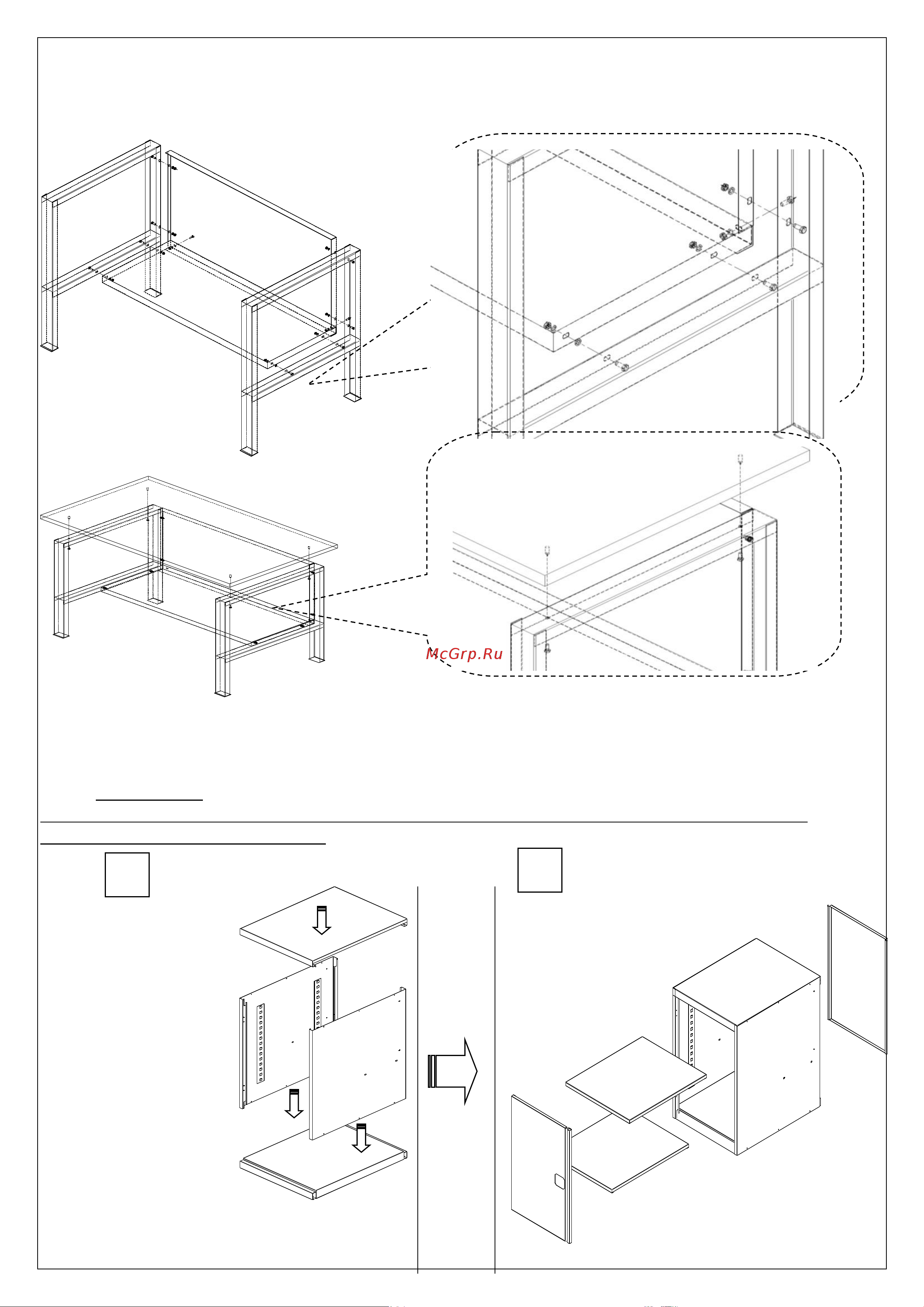

Перед сборкой верстаков серии ВТ необходимо собрать модуль «Тумба инструментальная

ТИ-50(60)» (рис.3)

ВНИМАНИЕ:

Заклепочник, необходимый для установки заклепок, в комплект поставки не входит.

Приобретается самостоятельно!

В пазы дна тумбы

вставить стенку

боковую

левую и правую

На стенки боковые

установить крышу.

Дно, стенки боковые и

крышу склепать

заклёпками

(6 шт.)

Рис.3

Установить стенку заднюю тумбы.

(6 саморезов).

На полосы опорные установить

две полки.

Навесить дверь.

(4 заклёпки)
