-5-

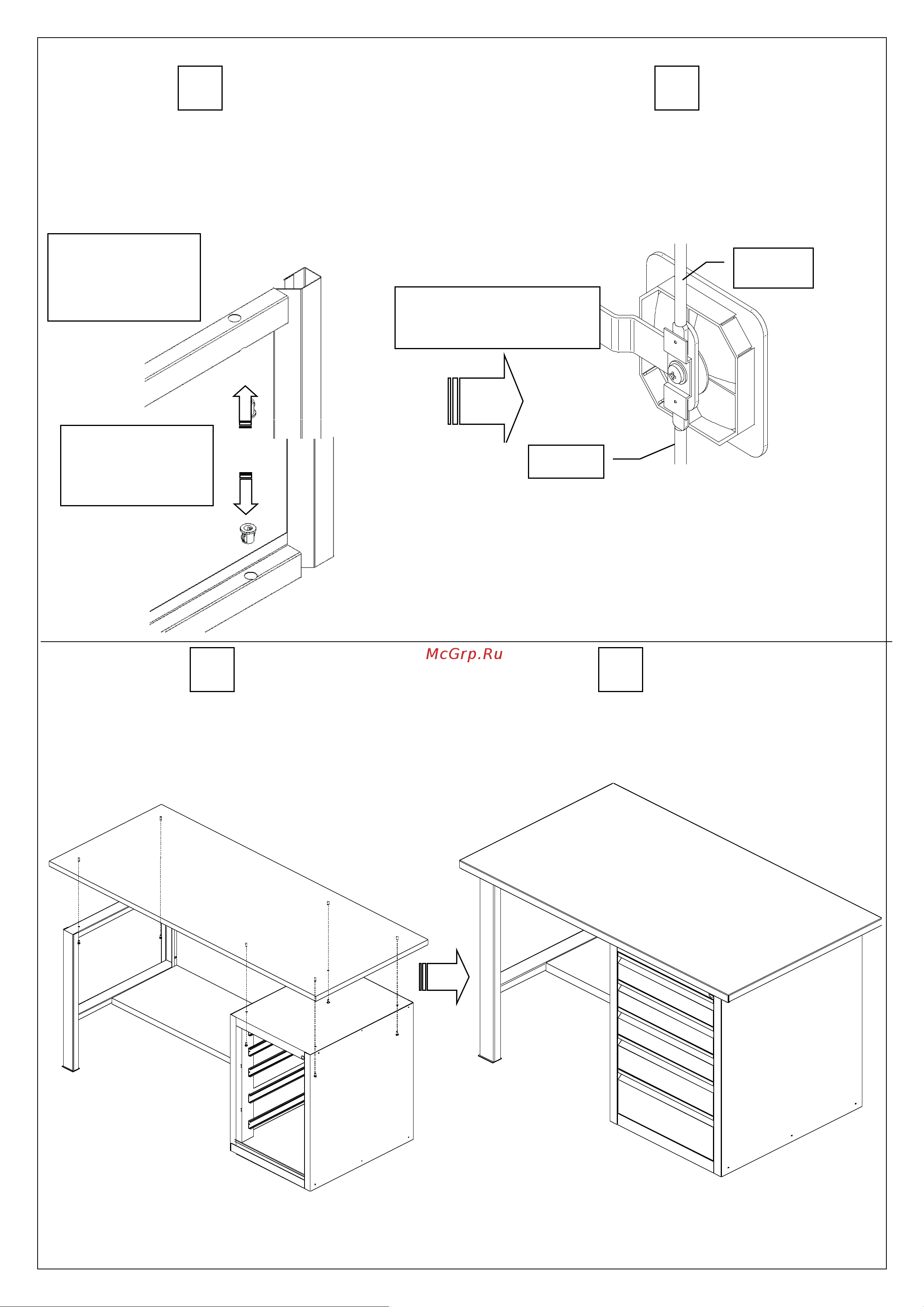

Вставить замок в большое отверстие лицевой

поверхности двери

так, чтобы фиксаторы надёжно зафиксировали

замок. Вставить в отверстия двери пластиковые

втулки.

Вставить поочерёдно ригели конусом в

пластиковые втулки. Завести плоские концы

ригелей под планку верхнюю замка и

установите на штифты нижней планки .

Затянуть центральный винт замка.

Рис.5

Рис.4

Закрепить настил на опоре и крыше тумбы(

или драйвера) при помощи болтов с шайбами

Количество комплектов

(Болт М6х16 + Шайба 6) -4шт

Установить ящики на шариковые направляющие.

Рис.6

ригель

Замок ригельный в

закрытом положении

Установка втулки

ригельной

(верх двери)

Установка втулки

ригельной

(низ двери)
