РЭ ТВ_А (Редакция 22) 2019

6.4 СБОРКА ВЕСОВ ТВ-М_ С ПРЯМОУГОЛЬНОЙ СТОЙКОЙ

1. Протянуть кабель через кронштейн и стойку, Рис. 6.3.

2. Вставить винт М10×160 в отверстие стойки и пропустить его сквозь кронштейн и

основание модуля. Вложить в винт шайбу 10. Стянуть винт с шайбой гайкой М10.

3. Установить терминал на стойку Рис. 6.4 в.

4. Соединить кабелем модуль с терминалом, излишек кабеля заправить в стойку.

5. Установить грузоприемную платформу.

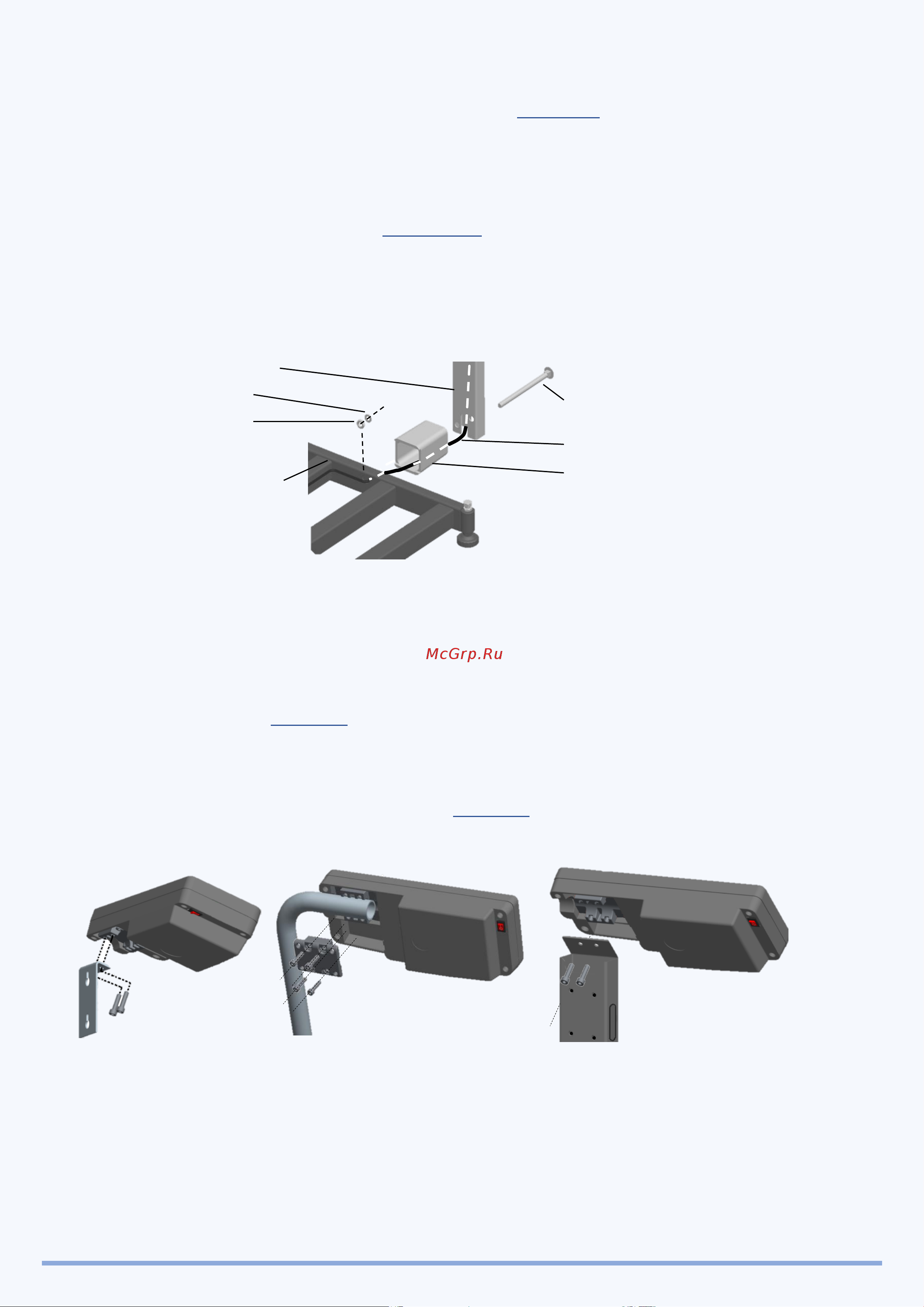

Рис. 6.3 - Крепление прямоугольной стойки к модулю ТВ-М_

6. Установить весы на твердой ровной поверхности. При помощи регулировочных

опор выставить весы по ампуле уровня таким образом, чтобы пузырек воздуха

находился в центре ампулы. При необходимости, затянуть контргайки

регулировочных опор (Рис. 5.2).

7. Установить грузоприемную платформу.

8. Варианты крепления терминала А/ТВ (Рис. 6.4)

Рис. 6.2 - Варианты крепления терминала:

А - на стене и столе;

Б - на круглой вращающейся стойке;

В - на прямоугольной стойке.

Винт

Основание

Кронштейн М3

Кабель

Гайка

Шайба

Стойка М3
