РЭ ТВ_А (Редакция 22) 2019

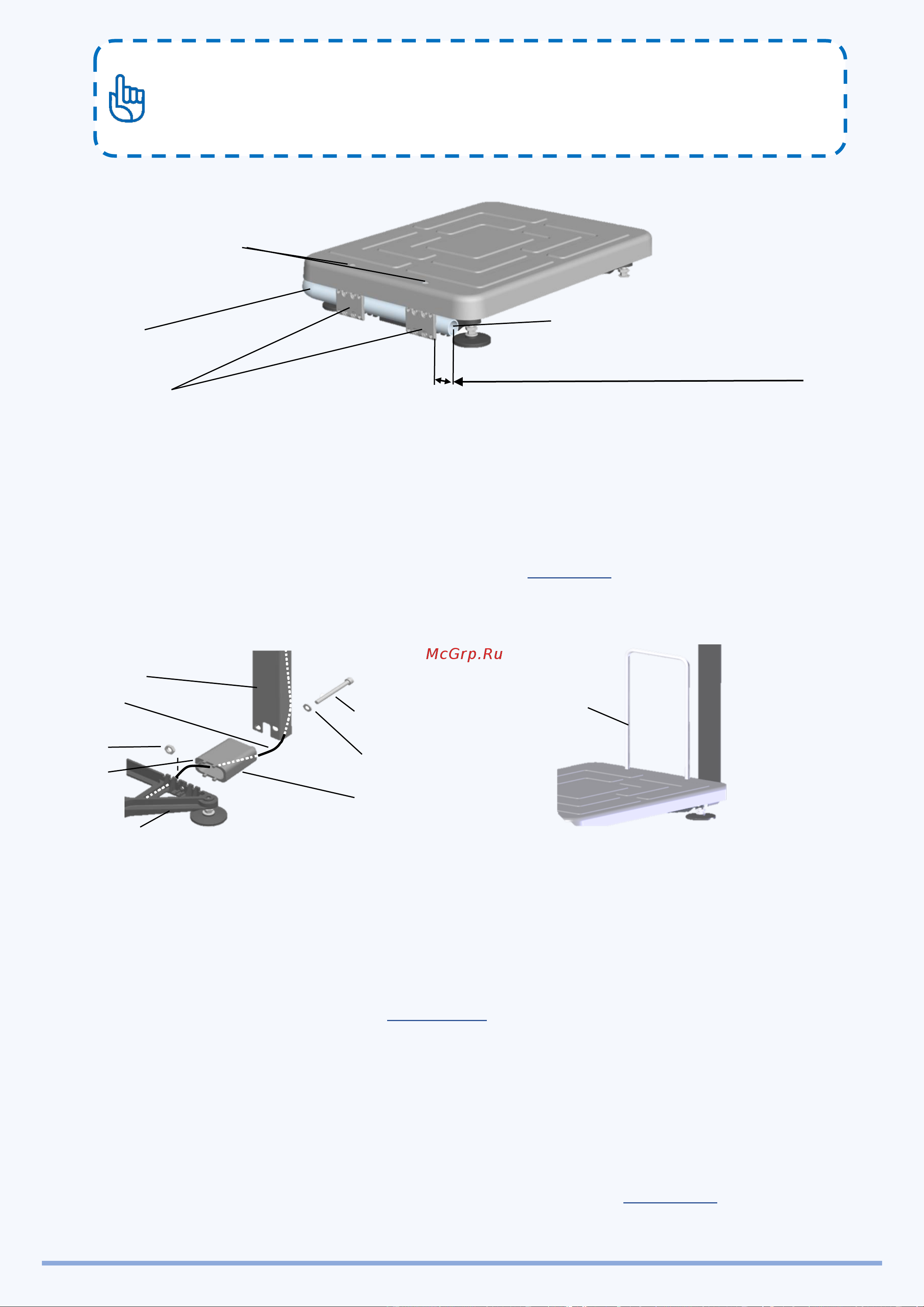

Рис. 6.1. - Крепление круглой вращающейся стойки к модулю ТВ-S

6.3 СБОРКА ВЕСОВ ТВ-S_ С ПРЯМОУГОЛЬНОЙ СТОЙКОЙ

1. Протянуть кабель через кронштейн и стойку, Рис 6.2а. Кабель должен входить в

паз кронштейна.

Рис. 6.2. - Крепление прямоугольной стойки к модулю ТВ-S_

2. Вложить в винт М8×130 шайбу 8. Пропустить винт через отверстие стойки,

кронштейн и основание модуля. Навернуть на винт и затянуть гайку М8.

3. Установить терминал на стойку, Рис. 6.4 в.

4. Соединить кабель модуля с терминалом.

5. Излишек кабеля заправить в стойку.

6. Установить грузоприемную платформу.

7. Плотно вставить в отверстия платформы ограничитель (Рис. 6.2 б).

Отверстия для установки

ограничителя

(только для весов ТВ-S_3)

Стойка S2

Кронштейны

Вход кабеля в стойку

Сдвинуть до расстояния L= 3-5 мм

от края кронштейна

Ограничитель

б)

Винт

Шайба

Гайка

Кронштейн S3

Кабель

Стойка S3

а)

Паз

Основание

Во избежание повреждения кабеля, углы вращения стойки весов или

терминала не должны превышать 180°. Требование должно соблюдаться

как при сборке весов, так и при их эксплуатации.
