РЭ МК_С (Редакция 11.2) 2018 7

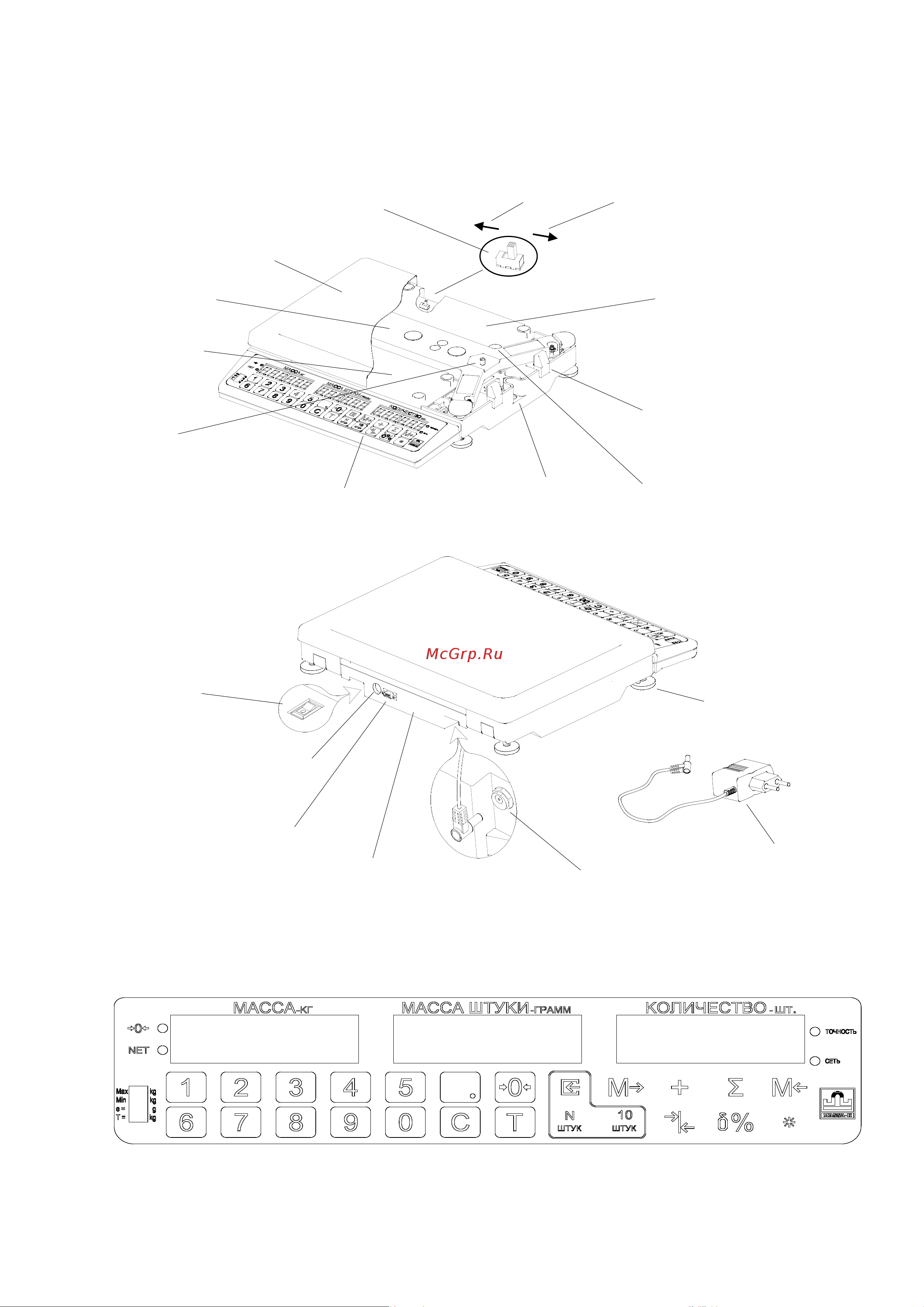

5 Конструкция весов

Конструкция весов представлена на Рис. 5.1. Расположение элементов индикации и клавиатуры приве-

дено на Рис. 5.2.

Назначение кнопок клавиатуры и элементов индикации приведено в Табл. 5.1.

Рис. 5.1 - Весы МК_С21

Рис. 5.2 - Панель управления

Устройство

управления

Крестовина

Транспортировочный

винт- упор

Ампула

уровня

Коммутационное

устройство

Транспортировочные

упоры-ограничители

(4 шт.)

Пломба

поверителя

Переключатель

режима работы

«Работа»

Аккумуляторный

блок

Регулировочные

ножки (4 шт.)

Коммутационное

устройство

Выключатель

Разъем DB9

Разъем подключения

выносного

индикатора ИВ-4С

Разъем подключения

сетевого адаптера

Сетевой адаптер

Грузоприемная

платформа

«Юстировка»
