16
МК2.790.056РЭ (Редакция 22) 2018
7.8.2 Подключение дозирующих устройств
Подключение устройств дозирования производится через разъем интерфейса, см. Рис. 7.2 .
Сигналы, формируемые весами в режиме управления дозирующим устройством, приведены на
Рис.7.3.
Управление устройствами дозирования производится сигналами S0 и S1 размахом от не более минус
3 В до не менее плюс 3 В при сопротивлении нагрузки не менее 3 кОм.
При работе с дозирующими устройствами возможно использование аппаратных сигналов «TARE» и
«ZERO», обеспечивающих выборку массы тары и установку весов на нуль соответственно. Сигналы
должны иметь уровни RS-232 и активны в состоянии нуля (+ 4 …+12 В). Наименование контактов разъе-
ма приведено на Рис. 7.4.
Уровни сигналов S0 и S1 формируются драйвером RS-232 (м/с SP202EEN).
Во избежание выхода весов из строя не допускайте подачу питающих напряжений устройств дозатора
на контакты цепей S0 и S1 разъема интерфейса.

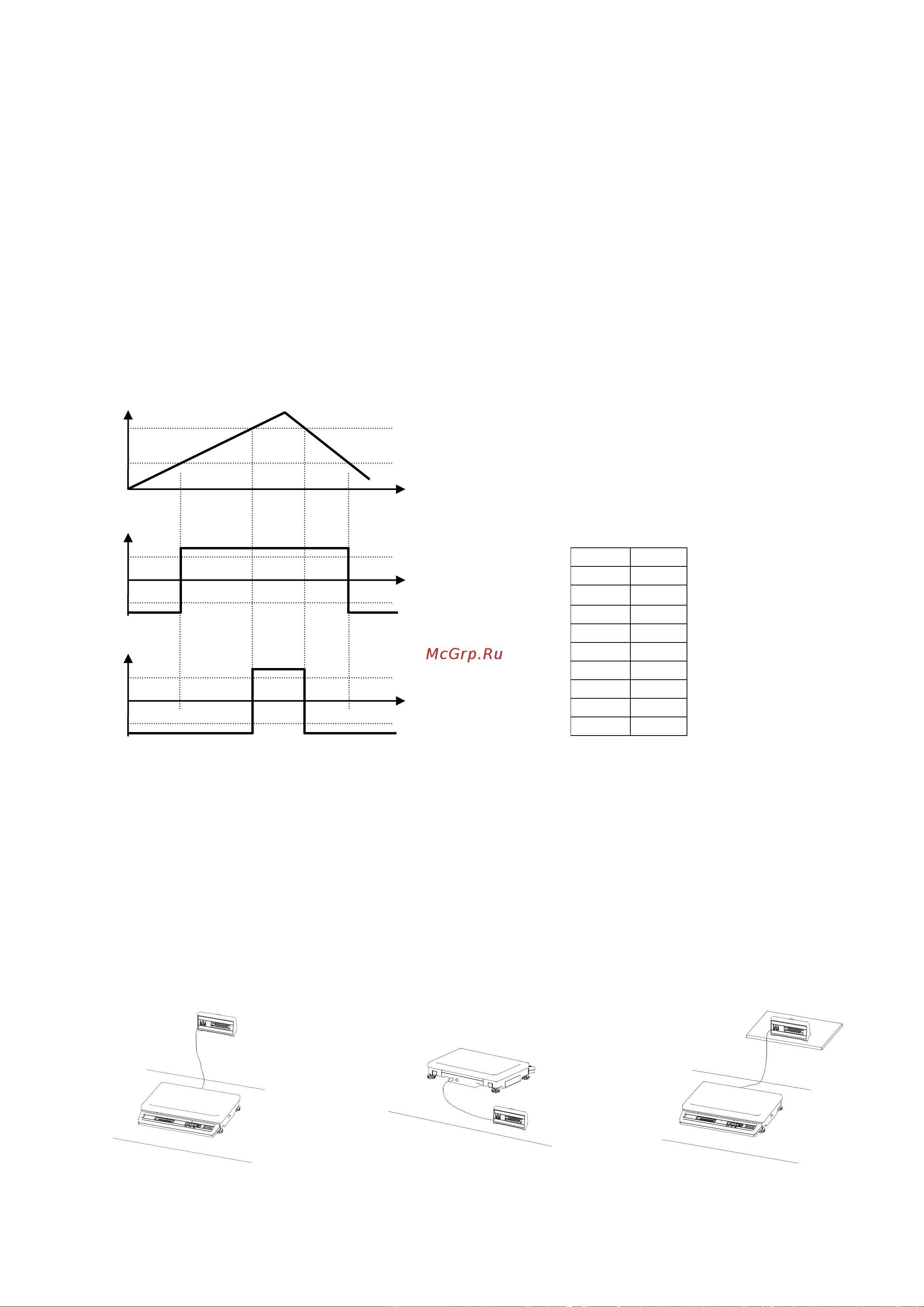

Рис.7.3 – Зависимость сигналов
управления от массы
Рис. 7.4 – Контакты разъема интерфейса RS-232
в режиме управления дозирующими
устройствами в модификациях весов
7.9 Подключение выносного индикатора
Подключение выносного индикатора возможно только в модификациях весов, имеющих разъем для его
подключения (тип разъема MDN-5R).
Для подключения выносного индикатора ИВ-3 нужно вставить разъем соединительного кабеля ин-
дикатора в соответствующий разъём весов. Настройки не требуется.
Рис. 7.5 - Варианты установки выносного индикатора
C
o
u
n
t
%
а)
б)
C
o
u
n
t
%
в)
t
t
US1 - 3
В
US1 3
В
US0 3
В
m, кг
0
S1
0
Н
L
US0 - 3
В
S0
0
Цепь
Конт.
S1
1
S0
2
ZERO
3
TARE
4
GND
5
6
+ U
7
8
9
DB-9
1.1.1
