19
МК2.790.056РЭ (Редакция 22) 2018
Табл. 10.1
Название
команды
Код
Информация, передаваемая весами
Запрос слова
состояния
0x44
D7 – индикатор процесса взвешивания: 0 – не завершен, 1 – завершен;
D6 – индикатор : 0 – не высвечен, 1 – высвечен;
D5 – индикатор : 0 – не высвечен, 1 – высвечен;
D15 - D8, D4 - D0 – неопределенное состояние
Запрос массы,
выводимой на
индикацию
0x45
D15 – знак массы: 0 – «+», 1 -
D14-D0 – масса в граммах с дискретностью, соответствующей типу ве-
сов, в прямом коде в двоичной системе счисления
Запрос
дискретности
отсчета
0x48
D7 – индикатор процесса взвешивания: 0 – не завершен, 1 – завершен;
D6 – индикатор : 0 – не высвечен, 1 – высвечен;
D5 – индикатор : 0 – не высвечен, 1 – высвечен;
D15-D8 – дискретность отсчета: 0x00 – в граммах; 0x01 – в десятых до-
лях грамма
Выборка массы тары
0x0D
Весы не передают информацию
Установка нуля на
индикаторе массы
0x0E
Весы не передают информацию
Запрос массы, слова
состояния и
дискретности
отсчета
0x4A
D7 – индикатор процесса взвешивания: 0 – не завершен, 1 – завершен;
D6 – индикатор : 0 – не высвечен, 1 – высвечен;
D5 – индикатор : 0 – не высвечен, 1 – высвечен;
D15-D8 – дискретность отсчета: 0x00 – в граммах; 0x01 – в десятых долях
грамма;
D39 – знак массы: 0 – «+», 1 –
D38-D16 – масса в граммах с дискретностью, соответствующей типу
весов, в прямом коде в двоичной системе счисления
10.2 Протокол №3
Протокол поддерживается только для весов с ценой поверочного деления (e
1
) не менее 1 г.
Скорость обмена 4800 бод.
Протокол обеспечивает одностороннюю передачу данных во внешнее устройство.
Передача байта осуществляется через универсальный асинхронный приемопередатчик последова-
тельным потоком 10 бит (Рис. 10.2):
- 1 стартовый бит;
- 8 бит данных (D0-D7);
- 1 стоповый бит.

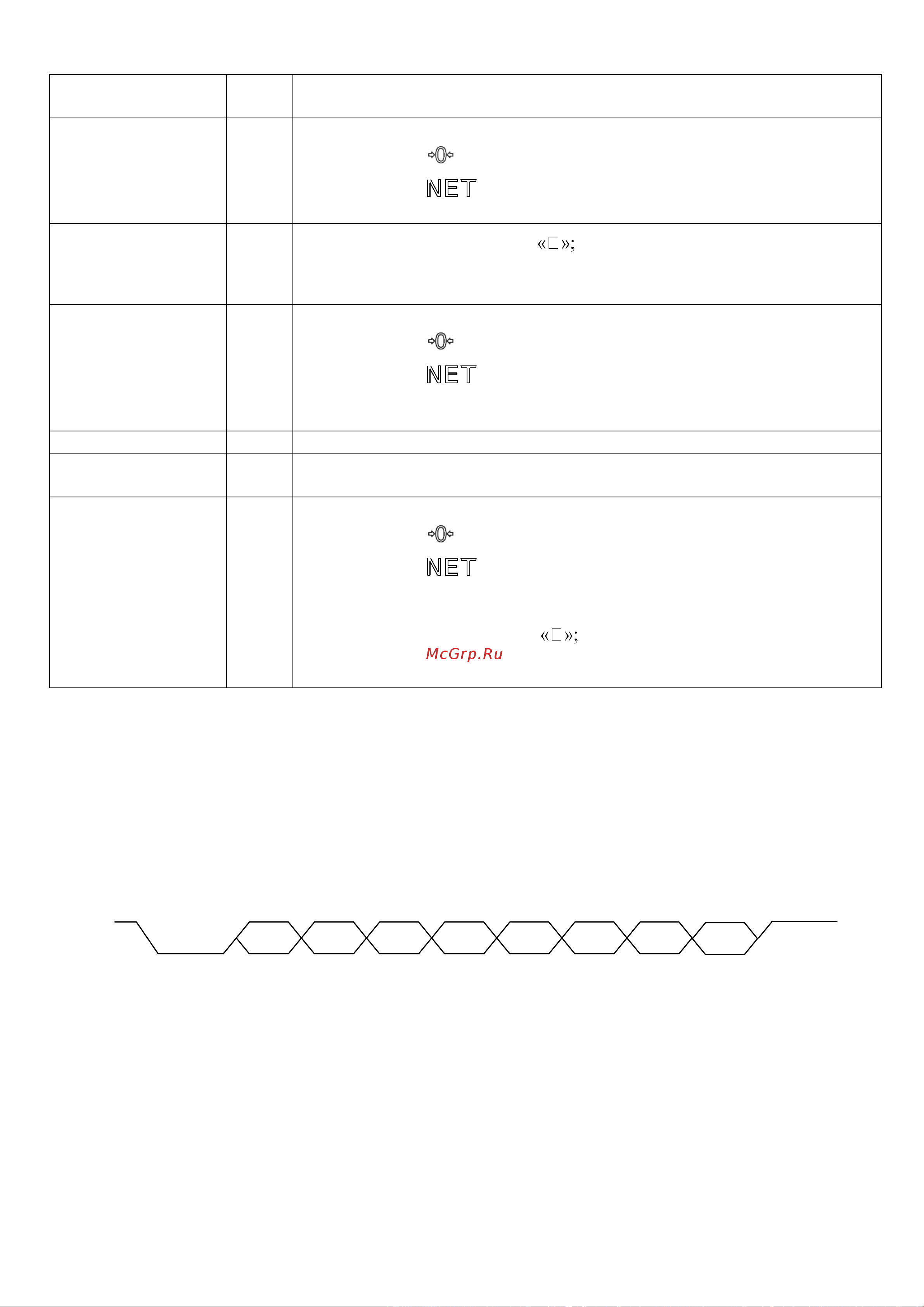

Рис. 10.2 – Диаграмма приёма/передачи байта
Данные передаются по окончании процесса взвешивания двумя повторяющимися посылками. Каж-
дая посылка содержит 5 байт:
- 1-й и 2-й байты – код начала посылки, содержит числа 55Н и ААН соответственно;
- 3-й и 4-й байты – двухбайтное значение массы в граммах в двоичной системе счисления (4-й байт –
старший);
- 5-й байт – знак: 00Н – плюс, 80Н – минус.
Протокол допускает использование аппаратного сигнала «TARE», обеспечивающего выборку массы
тары. Сигнал активен в состоянии нуля (+ 4…+ 12 В). Длительность сигнала не менее 400 мс.
START
STOP
D0
D1
D2
D3
D4
D5
D6
D7
