МК2.790.056РЭ (Редакция 23) 2020

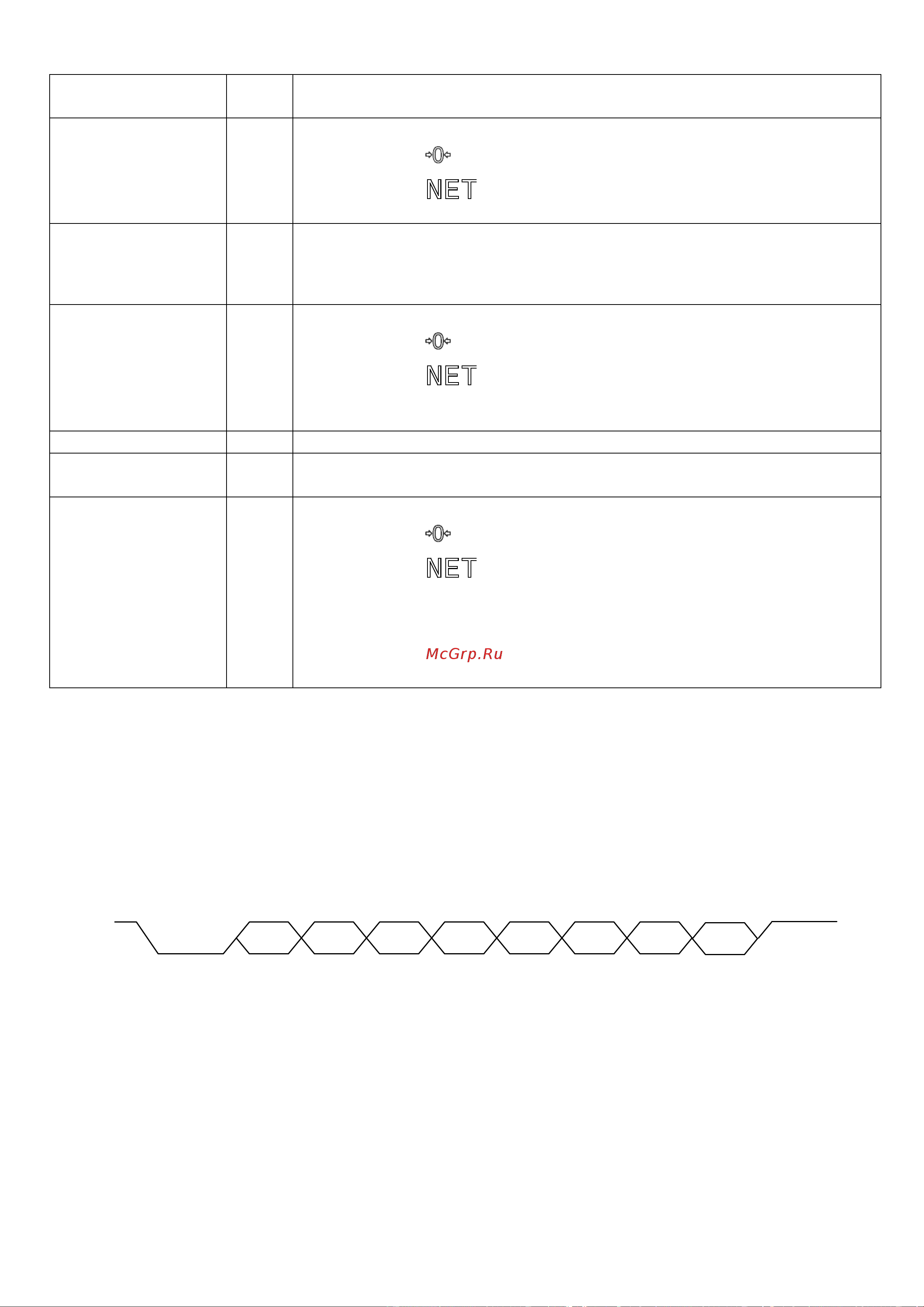

Табл. 10.1

Название

команды

Код

Информация, передаваемая весами

Запрос слова

состояния

0x44

D7 – индикатор процесса взвешивания: 0 – не завершен, 1 – завершен;

D6 – индикатор : 0 – не высвечен, 1 – высвечен;

D5 – индикатор : 0 – не высвечен, 1 – высвечен;

D15 - D8, D4 - D0 – неопределенное состояние

Запрос массы,

выводимой на

индикацию

0x45

D15 – знак массы: 0 – «+», 1 - «»;

D14-D0 – масса в граммах с дискретностью, соответствующей типу ве-

сов, в прямом коде в двоичной системе счисления

Запрос

дискретности

отсчета

0x48

D7 – индикатор процесса взвешивания: 0 – не завершен, 1 – завершен;

D6 – индикатор : 0 – не высвечен, 1 – высвечен;

D5 – индикатор : 0 – не высвечен, 1 – высвечен;

D15-D8 – дискретность отсчета: 0x00 – в граммах; 0x01 – в десятых до-

лях грамма

Выборка массы тары

0x0D

Весы не передают информацию

Установка нуля на

индикаторе массы

0x0E Весы не передают информацию

Запрос массы, слова

состояния и

дискретности

отсчета

0x4A

D7 – индикатор процесса взвешивания: 0 – не завершен, 1 – завершен;

D6 – индикатор : 0 – не высвечен, 1 – высвечен;

D5 – индикатор : 0 – не высвечен, 1 – высвечен;

D15-D8 – дискретность отсчета: 0x00 – в граммах; 0x01 – в десятых долях

грамма;

D39 – знак массы: 0 – «+», 1 – «»;

D38-D16 – масса в граммах с дискретностью, соответствующей типу

весов, в прямом коде в двоичной системе счисления

10.2 Протокол №3

Протокол поддерживается только для весов с ценой поверочного деления (e

) не менее 1 г.

Скорость обмена 4800 бод.

Протокол обеспечивает одностороннюю передачу данных во внешнее устройство.

Передача байта осуществляется через универсальный асинхронный приемопередатчик последова-

тельным потоком 10 бит (Рис. 10.2):

- 1 стартовый бит;

- 8 бит данных (D0-D7);

- 1 стоповый бит.

Рис. 10.2 – Диаграмма приёма/передачи байта

Данные передаются по окончании процесса взвешивания двумя повторяющимися посылками. Каж-

дая посылка содержит 5 байт:

- 1-й и 2-й байты – код начала посылки, содержит числа 55Н и ААН соответственно;

- 3-й и 4-й байты – двухбайтное значение массы в граммах в двоичной системе счисления (4-й байт –

старший);

- 5-й байт – знак: 00Н – плюс, 80Н – минус.

Протокол допускает использование аппаратного сигнала «TARE», обеспечивающего выборку массы

тары. Сигнал активен в состоянии нуля (+ 4…+ 12 В). Длительность сигнала не менее 400 мс.

START

STOP
