6 Тв5.179.038РЭ (Редакция 10.2)2018

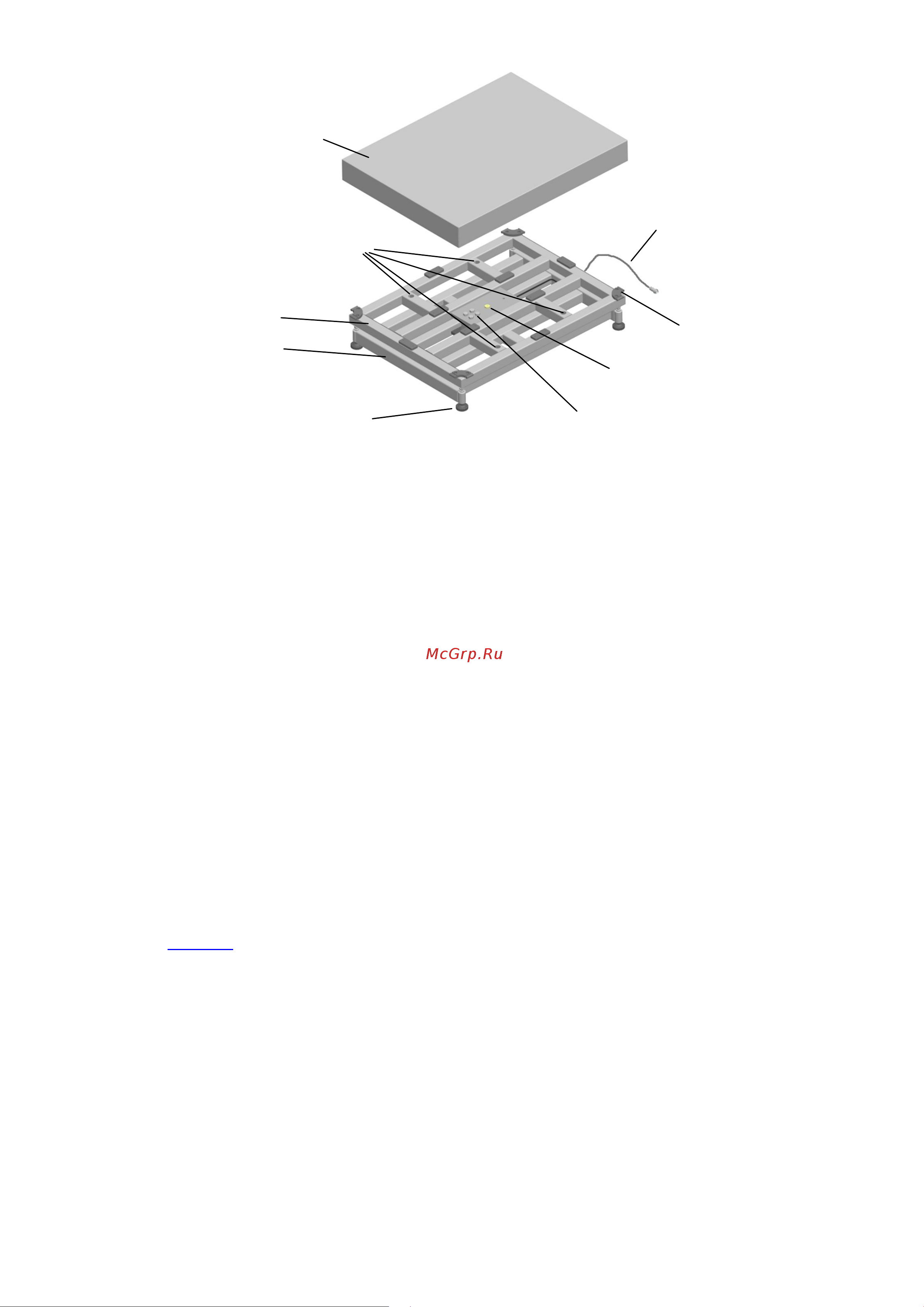

Рис. 4.2 – Модуль взвешивающий ТВ-М_

5 Сборка

Инструменты, необходимые для сборки:

- ключ S4 для винтов с внутренним шестигранником ГОСТ 11737-93;

- ключ S6 для винтов с внутренним шестигранником ГОСТ 11737-93 (для сборки модуля ТВ-S);

- ключ гаечный S17 ГОСТ 11737-93 (для сборки модуля ТВ-М).

 Распаковать модуль.

 Снять грузоприемную платформу. Вынуть транспортировочные вкладыши (Рис. 4.1, Рис. 4.2).

 Ввернуть регулировочные опоры.

 В модуле ТВ-S срезать и удалить транспортировочную ленту и вывернуть два транспорти-

ровочных винта-упора, вращая их только против часовой стрелки.

 Вращение транспортировочных винтов-упоров по часовой стрелке может привести к деформа-

ции датчика и выходу модуля из строя.

5.1 Сборка весов ТВ-S, ТВ-М без стойки

 Соединить кабель модуля с терминалом. Установить терминал в удобном для работы месте (см.

руководство по эксплуатации на диске, входящем в комплекты поставки терминалов, или на сайте АО

«МАССА-К» massa.ru).

 Установить грузоприемную платформу.

При необходимости увеличения расстояния между модулем и терминалом используйте удлини-

тельный кабель, входящий в комплект модуля.

5.2 Сборка весов ТВ-S_ с круглой, вращающейся стойкой

 Сдвинуть стойку S2 в направлении, указанном стрелкой (Рис. 5.1), обеспечив расстояние L =

(3÷5) мм от края стойки до края кронштейна.

Вращая стойку, установить ее в удобное для работы положение и зафиксировать, плотно затянув

винты в кронштейнах основания (восемь винтов). На входе в стойку оставить припуск кабеля длиной

20÷30 мм.

Ампула

уровня

Винты

крепления датчика

Кабель

Регулировочная опора

с контргайкой

(4 шт.)

Корпус

Грузоприемная

платформа

Основание

Резиновый

амортизатор

(12 шт.)

Место установки транспор-

тировочного вкладыша

(4 шт.)
