Мк2.790.214 РЭ (Редакция 5.2)2018 3
3 Сборка
Весы состоят из весоизмерительного устройства (модуля взвешивающего) и терминала-регистратора (терминала).
3.1 Снять с модуля взвешивающего грузоприемную платформу и удалить транспортировочные упоры-ограничители (Рис. 3.1).
3.2 Открыть крышку стойки. Привинтить стойку (3 винта) к кронштейну модуля взвешивающего.
3.3 Протянуть кабель внутри стойки и подключить к терминалу (Рис. 3.2). Излишки кабеля убрать в стойку.
При подключении кабеля следите за совпадением ключей разъемов при их стыковке.
3.4 Подключить к терминалу сетевой адаптер.
3.5 Вывернуть (полностью) транспортировочный винт-упор, вращая его только против часовой стрелке.
Вращение винта-упора по часовой стрелке может привести к деформации датчика и выходу модуля взвешивающего из строя.

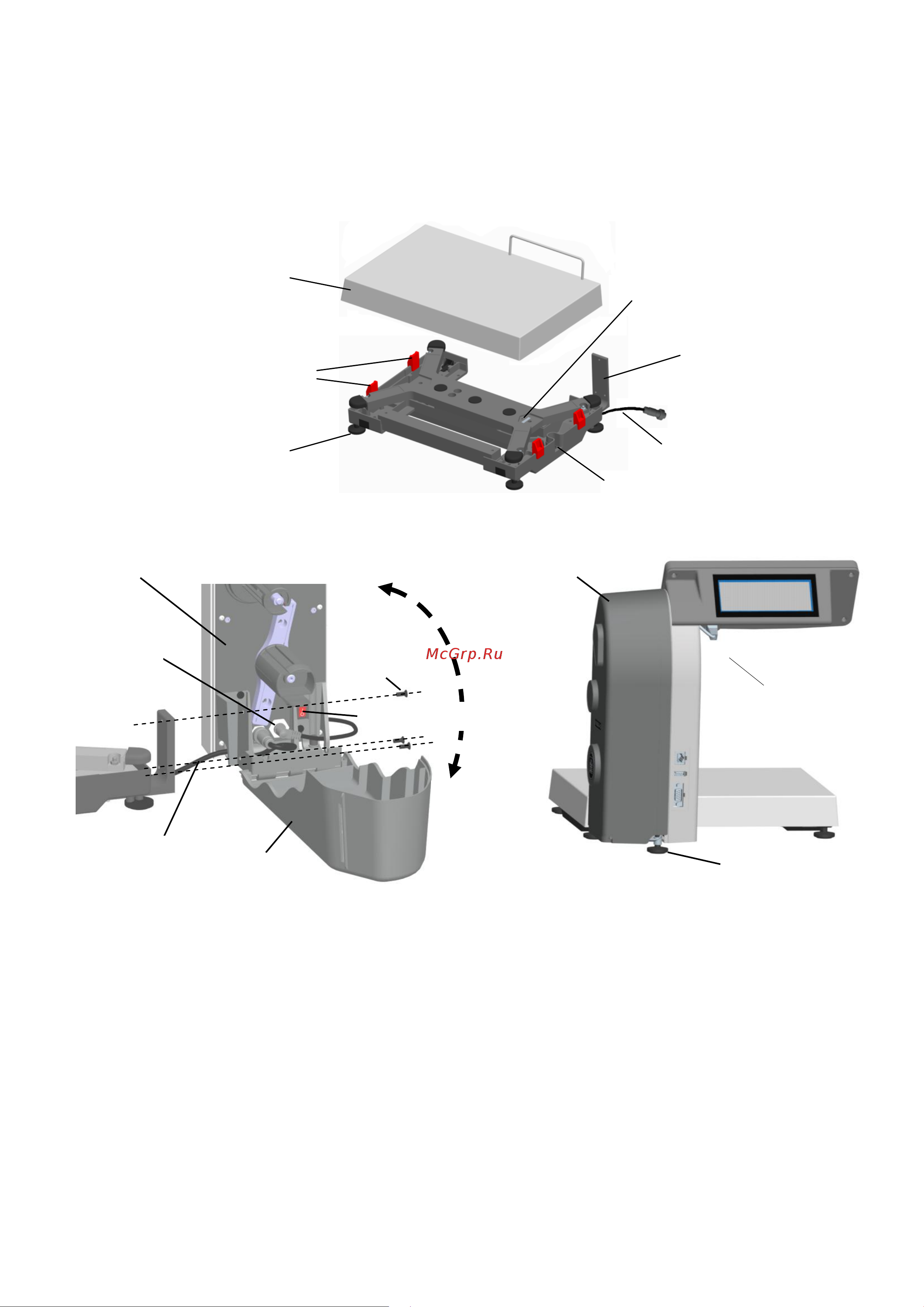

Рис. 3.1 - Модуль взвешивающий
Рис. 3.2 - Сборка весов
MK_RL10-1, MK_R2L10-1
Рис. 3.3 - Весы MK_RL10-1,
MK_R2L10-1 в сборе
3.6 Установить весы на твердой, ровной поверхности, неподверженной вибрациям (на столе). Ввернуть полностью опору стойки (см.
Рис. 3.3).
Регулировочными опорами модуля выставить весы по ампуле уровня. Вывернуть регулировочную опору стойки до касания стола,
обеспечив устойчивое положение весов.
Установить грузоприемную платформу.
4 Включение
Подключить адаптер к сети.
Включить терминал (перед включением убедиться, что грузоприемная платформа не нагружена).
По окончании теста весы включатся в рабочий режим.
5 Работа
Полное описание работы приведено в руководстве по эксплуатации [1].
6 Уход за весами
Ежедневный уход за весами включает в себя промывку водой наружной поверхности платформы с добавлением 0,5% моющего
средства и последующей протиркой её сухой тканью. При этом грузоприемную платформу рекомендуется снять.
Опора стойки
Терминал R2L
Стойка
Кабель
Крышка
Винт крепления
стойки (3 шт.)
Откр.
Кабель
Закр.
Выключатель
Разъем
сетевого
адаптера
Грузоприемная
платформа
Транспортировочные
упоры-ограничители
(4 шт.)
Регулировочная
опора модуля
(4шт.)
Ограничитель
Кабель
Кронштейн
Транспортировочный
винт-упор
Ампула
уровня
