L1 L2 L3 N PE

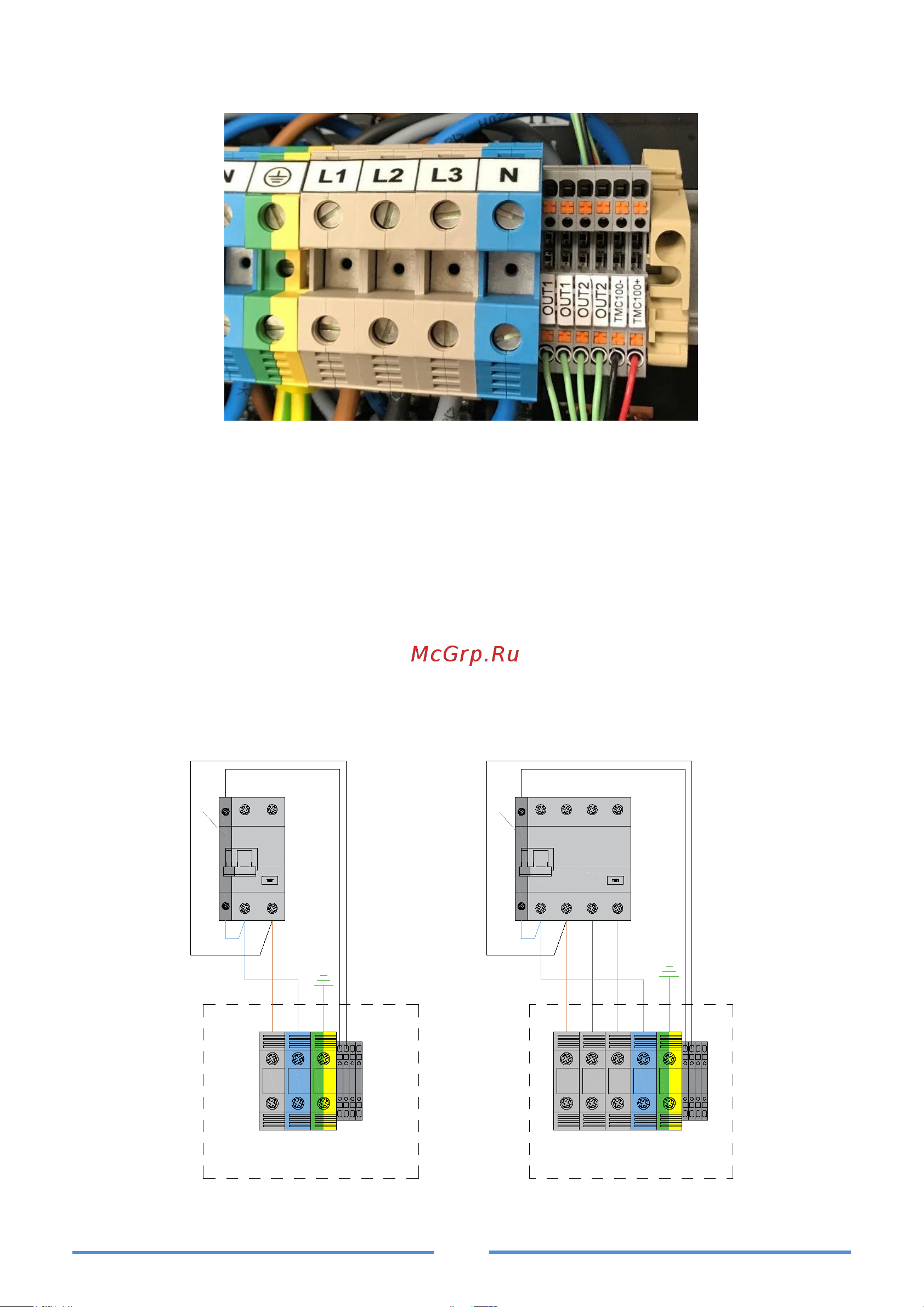

ДОПОЛНИТЕЛЬНЫЕ МЕРЫ БЕЗОПАСНОСТИ

Для обеспечения электробезопасности установки зарядная станция оснащена

системой контроля неисправности коммутационного устройства зарядки. Эта

система имеет беспотенциальные выходы 230 В переменного тока и 5 А

максимального потребления, отмеченные как OUT (по одному на каждый

соединительный кабель или розетку), которые выдают сигнал, который управляет

механическим устройством переключения (* катушка дистанционного отключения,

не входит в комплект) на устройствах электрозащиты (не входит в комплект),

которые отключат источник питания на входе.

В зарядных станциях с одним соединительным кабелем или розеткой -

устанавливается розетка OUT1 в соответствии со следующими схемами установки:

VIARIS COMBI + 230 V~

с 1 соединительным кабелем

розеткой

VIARIS COMBI + 3x230/400 V~

с 1 соединительным кабелем /

розеткой

OUT1

TMC100 -

TMC100+

L N

L1N

1P + N

L1 L2 L3 N PE

L2 L3L1N

3P + N

OUT1

TMC100 -

TMC100+
