Виброрейка ТОР SF1

2.3 Виброрейка поставляется в продажу в следующей комплектации*:

Виброрейка в сборе (двигатель, рама)

Стойка с рукояткой управления

Ножка опорная

Сборочно-наладочный комплект

Руководство по эксплуатации

Упаковка

* в зависимости от

поставки комплектация

может изменяться

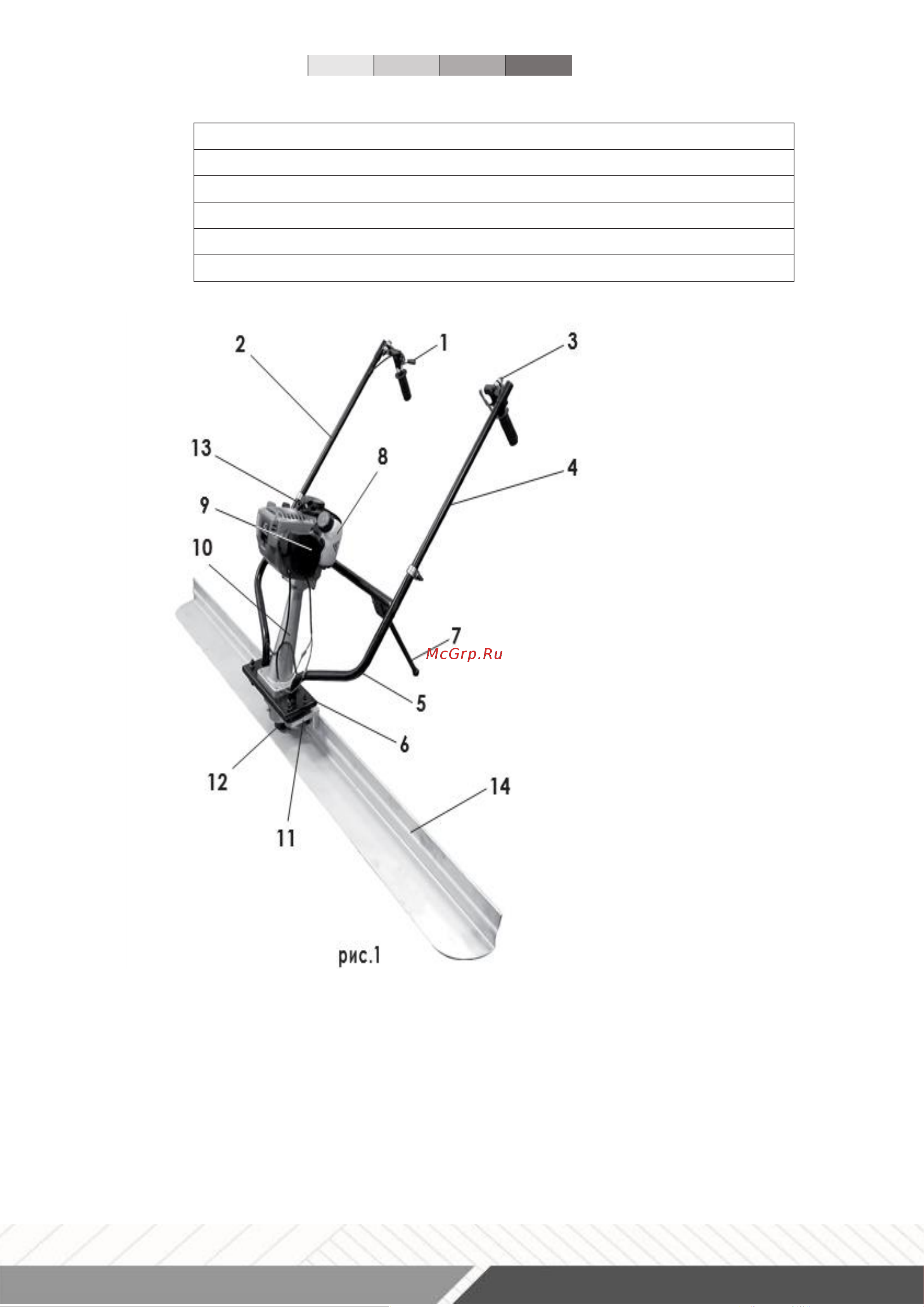

Общий вид виброрейки

представлен на

Рис.1

– Рычаг управления

дроссельной заслонкой;

– Стойка с рукояткой

управления (правая);

– Выключатель

зажигания;

– Стойка с рукояткой

управления

(левая);

- Рама;

– Основание рамы;

– Ножка опорная;

– Топливный бак;

– Крышка воздушного

фильтра;

– Стойка двигателя;

– Корпус вибрато

ра;

– Амортизатор;

– Ручка ручного

стартёра;

– Рейка

выравнивающая

(лезвие).

2.4 Компоновка виброрейки

Основным несущим узлом виброрейки является металлическая трубчатая

рама (рис.1 поз.5), выполненная заодно с основанием (рис.1 поз.6). Сверху к

основанию крепится стойка двигателя (рис.1 поз.10) внутри которой расположен

приводной вал. Снизу к основанию крепится корпус вибратора (рис.1 поз.11),

внутри которого расположен эксцентриковый механизм. Корпус вибратора

крепится к вертикальной части выравнивающей рейки (рис.1 поз.14) и опирается
