Виброрейка ТОР SF1

амортизатором (рис.1 поз.12) на её горизонтальную часть.

В корпусе вибратора (рис.1 поз.11), на подшипниках, смонтированы вал и

эксцентриковый груз, вращение которых передаёт вибрацию на выравнивающую

рейку.

Сборка виброрейки

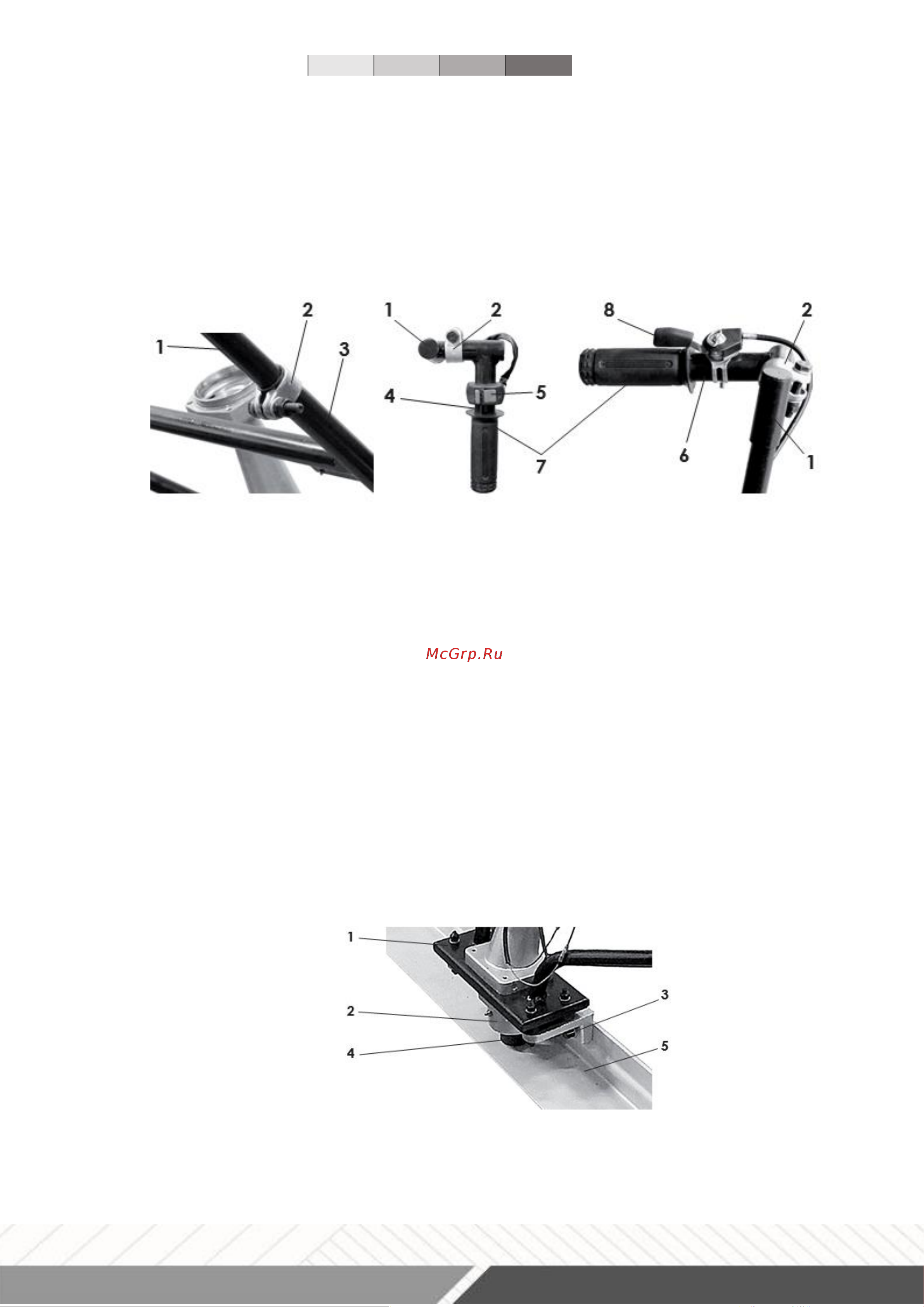

Рис. 2 - Установка стоек с рукоятками управления

1 – Стойка; 2 – Хомут крепления; 3 – Рама; 4 – Ручка управления левая;

5 – Выключатель зажигания; 6 – Ручка управления правая; 7 – Ручка резиновая;

8 – Рычаг дроссельной заслонки (рычаг газа).

3.1

Установка стоек с рукоятками управления (Рис.2):



вставить стойки (рис.2 поз.1) ручек управления в отверстия рамы (рис.2

поз.3) на одинаковую, удобную для работы высоту (на уровне талии);



закрепить стойки хомутами (рис.2 поз.2), используя крепёжные болты;



надвинуть ручки управления (рис.2 поз.4 и 6) на стойки так, чтобы рычаг

дроссельной заслонки (рис.2 поз.8) и выключатель зажигания (рис.2 поз.5)

располагались в удобном положении;



закрепить ручки (рис.2 поз.4 и 6) хомутами (рис.2 поз.2), используя

крепёжные болты.

3.2 Крепление выравнивающей рейки (Рис.3)

Рис.3 1 – Основание рамы; 2 – Корпус вибратора; 3 – Болт крепления; 4 –

Амортизатор; 5 – Рейка выравнивающая.
