Схемы подключения

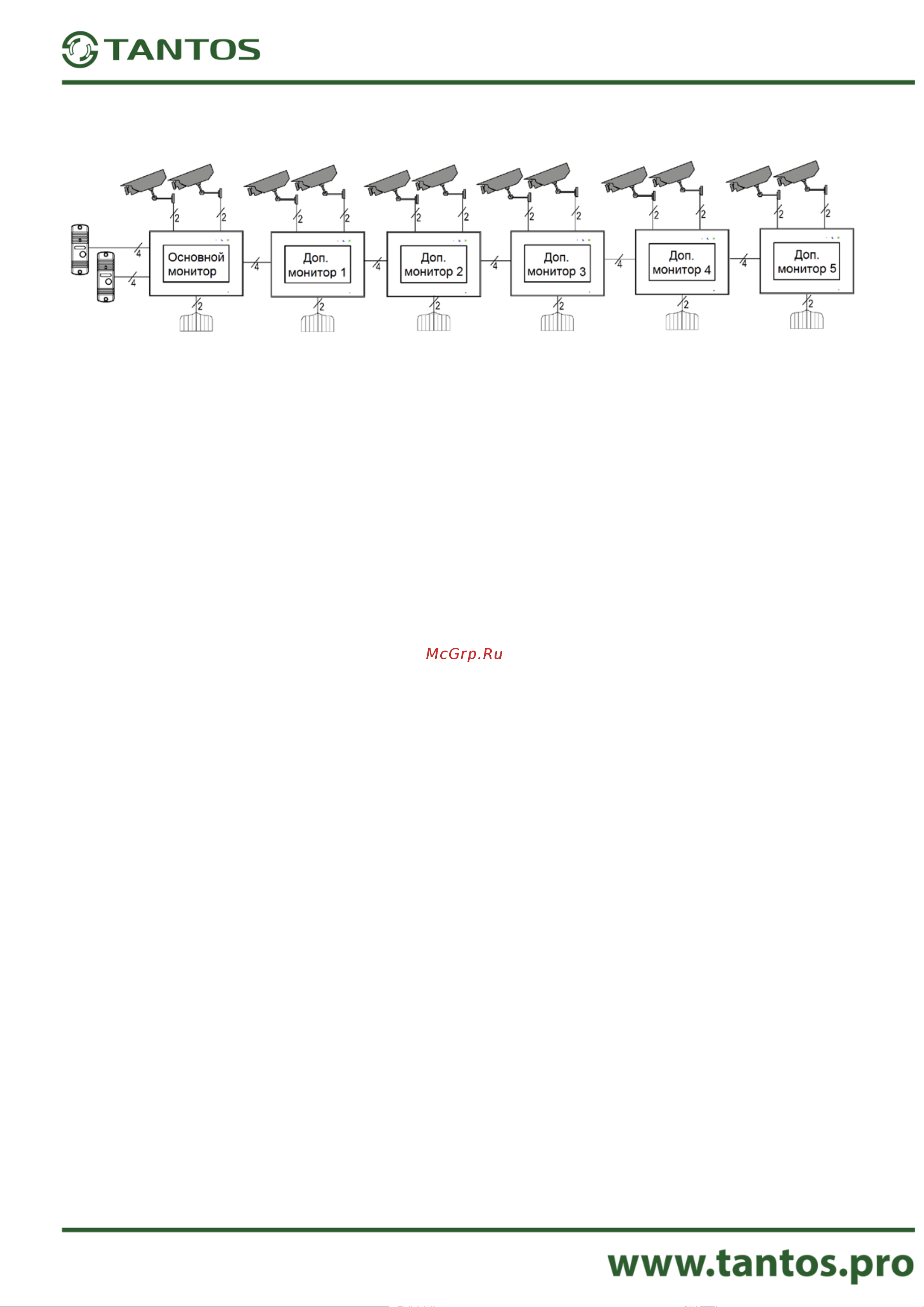

Структурная схема

Примечания:

• Во избежание неправильной работы и повреждения устройств внимательно изучите руководства по

установке и подключению устройств.

• Не включайте питание монитора, пока не будут выполнены все соединения. При подключении всех

устройств необходимо соблюдать полярность.

• Использование кабелей типа UTP/FTP, КСПВ или аналогичных, не предназначенных для передачи

видеосигнала, при подключении вызывных панелей и видеокамер формата AHD/TVI/CVI не

допускается.

• Для исключения помех и искажений аудио и видеосигналов для подключения вызывных панелей

рекомендуется использовать кабель типа КВК 2х0,75 кв. мм или аналогичный с медными жилами и

оплеткой. Не рекомендуется применять шнуры ШВЭВ 3х0,12 кв.мм., ШГЭС 4х0,08 кв.мм. или аналогичные

ввиду их малого сечения.

• Экран коаксиального кабеля должен быть подключен к общему проводу.

• Подключение видеокамер должно производиться только коаксиальным кабелем. Выбор типа

коаксиального кабеля должен осуществляться исходя из расстояния и затухания сигнала в кабеле.

• Видеокамеры не транслируются по шине между мониторами, т.е. у каждого монитора может быть свой

набор видеокамер. Если необходим просмотр видеокамер, подключенных к основному монитору,

необходимо использовать видеораспределители и дополнительные кабели для подключения данных

камер к другим мониторам.

• Дополнительные видеокамеры должны иметь отдельный блок питания.

• Управление основным замком осуществляется через реле вызывной панели. Схему подключения замка

к вызывной панели смотри в инструкции на вызывную панель.

• Для управления воротами предназначен выход оптронного реле с нагрузочной способностью 30В/0,1А.

При использовании нескольких мониторов в одной системе выходы управления воротами должны быть

соединены параллельно.

• При подключении дополнительных устройств внимательно изучите их руководства, схемы подключения

устройств смотрите в руководствах на подключаемые устройства.

• При использовании вызывных панелей или блоков сопряжения других производителей или серий

подключение должно производиться по назначению сигналов, а не по цветам проводов, т.к.

разные производители используют разные цветовые схемы.

• Вызывные панели других производителей могут иметь несовместимость с монитором по аудиоканалу,

что может приводить к появлению самовозбуждения, односторонней слышимости или отсутствию

открывания замка. Неработоспособность изделий Tantos с оборудованием других брендов не является

гарантийным случаем.
