Цветовая маркировка и назначение проводов шлейфов
Шлейф панелей Шлейф интеркома Доп. камеры
Ethernet (T568B)
(только для
Marilyn HD Wi-Fi IPS)
Белый
Аудио
Аудио
Видео вход 1
Прием – (Зеленый)
Черный
Общий Общий Общий
Прием +
(Бело-зеленый)
Красный
+12В питание
вызывной панели
Шина DATA Видео вход 2
Передача –
(Оранжевый)
Желтый
Видео Видео Общий
Передача +
(Бело-оранжевый)
Шлейф питания
Шлейф управление
воротами
Шлейф выхода
HOOK
Шлейф видеовыхода
Черный
Общий NO HOOK Общий
Красный
+14,5В
COM
Общий
Видеосигнал

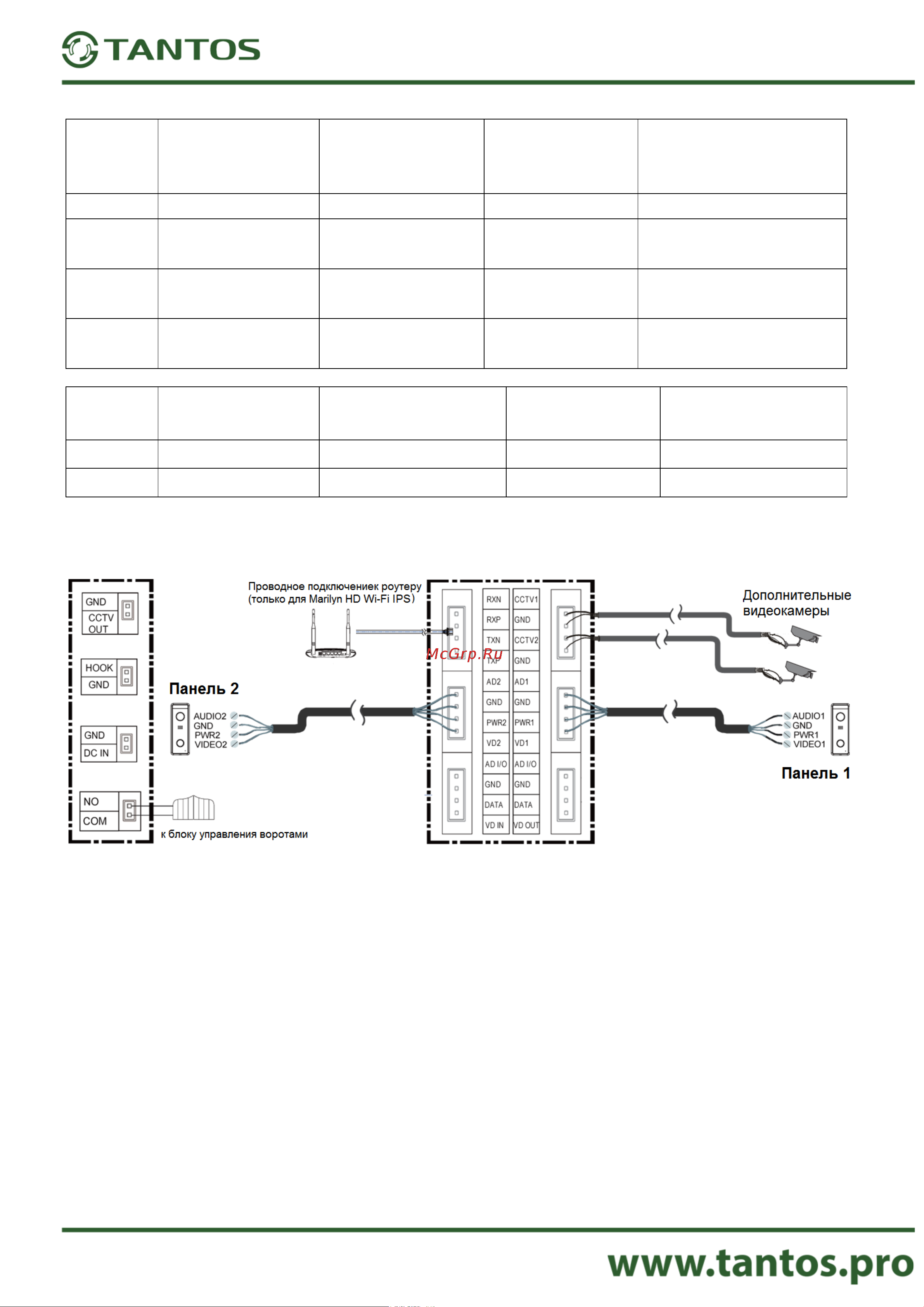

Схема подключения одного монитора
(изображение разъемов повернуто на 90 градусов)
Сокращения в названиях разъемов, используемых в этикетке:
AD: Аудио
VD: Видео
VCC: Питание
GND: Общий
DATA: Шина данных
CCTV: Видеокамера
CCTV OUT: Видеовыход
DC IN: Вход питания монитора
NO и COM: выход управления воротами
HOOK: Выход сигнала снятия трубки
RXN, RXP, TXN, TXP: подключение локальной сети Ethernet (только для Marilyn HD Wi-Fi IPS)
7
