Руководство по эксплуатации

www.zubr.ru www.zubr.ru

Насос садовый самовсасывающий

| |

Назначение

и область применения

Насос садовый ЗУБР самовсасывающий предна-

значен для перекачивания чистой воды (pH 4–8)

на садовых участках при осушении емкостей и

водоемов, организации забора воды с глубины

(колодцы, скважины) и подачи на высоту, ис-

пользовании в системах аэрации и дренажа в

течение ограниченного периода времени.

Внимательно изучите настоящее руководство

по эксплуатации, в том числе раздел «Ин-

струкции по безопасности» и Приложение

«Общие инструкции по безопасности». Только

так Вы сможете научиться правильно обра-

щаться с инструментом и избежите ошибок и

опасных ситуаций.

Изделие предназначено для бытового примене-

ния в районах с умеренным климатом с харак-

терной температурой от +1°С до +40°С, отно-

сительной влажностью воздуха не более 80%,

отсутствием прямого воздействия атмосферных

осадков и чрезмерной запыленности воздуха.

Изделие соответствует требованиям:

■ Технического регламента Таможенного союза

ТР ТС 004 / 2011 «О безопасности низковольт-

ного оборудования»;

■ ТР ТС 010/2011 «О безопасности машин и обо-

рудования»;

■ ТР ТС 020/2011 «Электромагнитная совмести-

мость технических средств».

Настоящее руководство содержит самые

полные сведения и требования, необходимые

и достаточные для надежной, эффективной

и безопасной эксплуатации изделия.

В связи с продолжением работы по усовершенст-

вованию изделия, изготовитель оставляет за со-

бой право вносить в его конструкцию незначи-

тельные изменения, не отраженные в настоящем

руководстве и не влияющие на эффективную

и безопасную работу изделия.

К эксплуатации изделия допускаются толь-

ко лица, достигшие совершеннолетия;

имеющие навыки и/или представление о

принципах работы и оперирования изде-

лием; находящиеся в трезвом состоянии;

не под действием лекарств, вызывающих

сонливость и / или снижение концентрации

внимания; не имеющие заболеваний, вызы-

вающих подобные состояния, а также иных

противопоказаний для работы с машинами.

Все ремонтные работы должны проводить-

ся только квалифицированными специали-

стами сервисных центров, с использовани-

ем оригинальных запасных частей ЗУБР.

Инструкции

по применению

Насос предназначен для работы вне воды. Мо-

жет использоваться в качестве откачивающего

и подающего насоса при осушении водоемов

и резервуаров, организации забора воды с глу-

бины и устройстве систем дренажа и аэрации.

Примерные схемы использования насоса пред-

ставлены на Рис. 1.

Подготовка к работе

Перед началом работы:

■ Установите изделие на ровную горизонтальную

поверхность как можно ближе к месту всасыва-

ния воды, обеспечьте достаточное простран-

ство вокруг для вентиляции двигателя;

■ Удалите транспортировочные заглушки и ви-

зуально проверьте качество резьбы (рис. 2);

■ По резьбе 1 (G1”) присоедините всасываю-

щий шланг, с установленным на нем обрат-

ным клапаном, по резьбе 2 (G1”) присоедини-

те шланг для отвода воды (рис. 3);

■ Соберите подводящий и отводящий каналы

согласно Рис. 7. Обратный клапан в комплект

не входит;

■ Погрузите всасывающую трубу в воду на глу-

бину не менее 2 м (расстояние до дна должно

быть не менее 0.5 м).

Перед запуском насоса необходимо заполнить

его водой, для этого открутите винт 6 и залейте

воду в насос в количестве, достаточном, чтобы

заполнить магистраль до обратного клапана и

корпус насоса с крыльчаткой (рис. 4).

Если уходит вода из насосной части, про-

верьте герметичность соединения всасыва-

ющей трубы и исправность обратного клапа-

на (в комплект поставки не входит).

Периодически проверяйте наличие воды в насо-

сной части. По мере необходимости доливайте.

Обращайте внимание на герметичность под-

соединений - даже небольшой подсос воз-

духа во всасывающей магистрали резко со-

кратит производительность насоса и глубину

всасывания. Диаметр подсоединяемых труб

должен быть 1".

ПРИМЕЧАНИЕ! Для предотвращения слива воды

из трубопровода при выключении насоса реко-

мендуем установить на заборную магистраль об-

ратный клапан (в комплект поставки не входит).

Водопроводные трубы должны крепиться на спе-

циальных подвесках, чтобы не оказывать дав-

ление на корпус насоса. Соединение труб друг

с другом и с насосом должно быть герметично.

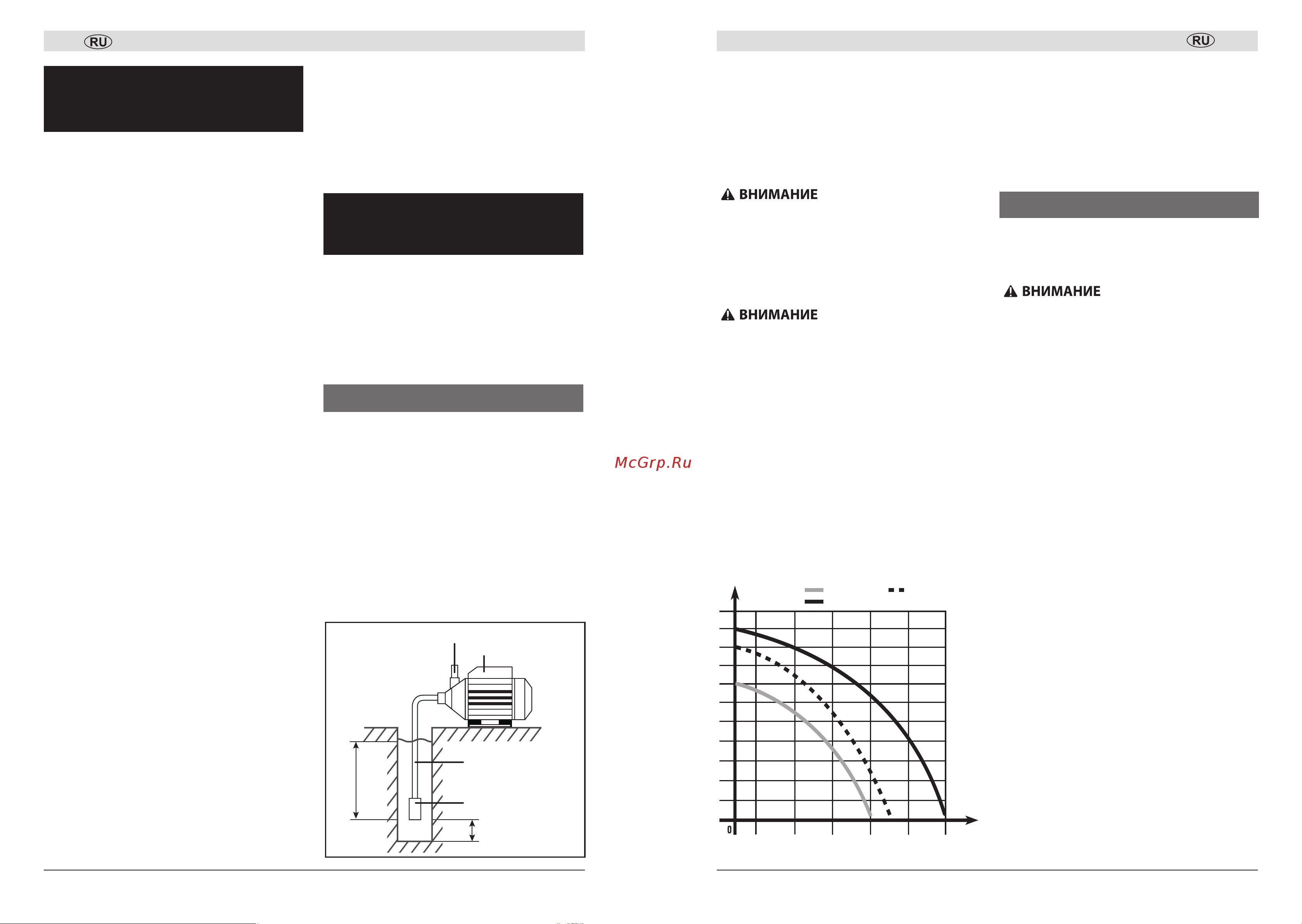

При устройстве канала подачи воды примите во

внимание, что:

Выходная труба

Всасывающая труба

/ шланг

Обратный клапан

0.5 м (min)

2 м (min)

Насос

Рис. 7

л/мин

НС-М1-400-Ч

НС-М1-800-Ч

НС-М1-650-Ч

5045

3525

■ производительность насоса напрямую за-

висит от напора (высоты подъема воды). Не

рекомендуется использовать насос при мак-

симальном напоре – в этом случае подача

воды будет минимальна (см. график ниже);

■ гидравлическое сопротивление 10 метров

горизонтального участка магистрали равня-

ется приблизительно 1 метру подъема.

Порядок работы

Для включения насоса вставьте вилку в розет-

ку (рис. 5), для отключения насоса, вытащите

вилку из розетки (рис. 6).

По электробезопасности изделие соот-

ветствует I классу защиты от поражения

электрическим током, т. е. должно быть

заземлено (для этого в вилке предусмотре-

ны заземляющие контакты). Запрещается

переделывать вилку, если она не подходит

к Вашей розетке. Вместо этого квалифици-

рованный электрик должен установить со-

ответствующую розетку.

Откройте соответствующие краны в зависимо-

сти от необходимого места подачи воды.

ПРИМЕЧАНИЕ! Насос не имеет системы авто-

матического отключения при отсутствии расхода

воды через него. Не допускается работа насоса

с перекрытым трубопроводом подачи воды

и/или «всухую» (без забора воды).

На Вашем насосе установлен термовыключа-

тель, предотвращающий перегрев электродви-

гателя насоса и выход его из строя.

ПРИМЕЧАНИЕ! Периодическое самовыклю-

чение и повторное включение насоса при

отсутствии видимых неисправностей (посто-

роннийшум, падение давления подачи, пуль-

сирование струи и т. д.) является признаком

срабатывания термовыключателя. Это сви-

детельствует о неблагоприятных условиях

эксплуатации: высокой температуре окружа-

ющего воздуха или входной воды; нахожде-

ние под прямыми солнечными лучами; про-

должительной работе насоса.

Перед длительным хранением, а также при

уборке на зимнее время, отсоедините от из-

делия шланги и полностью слейте воду из

шлангов и изделия.
