![ABAC MICRON.E 7.510-270 Инструкция к компрессору Abac MICRON 410-200 онлайн [17/36] 857181](/views2/2048570/page17/bg11.png)
.
Код. 2200780040 00 - Издание 08/2011 - 17

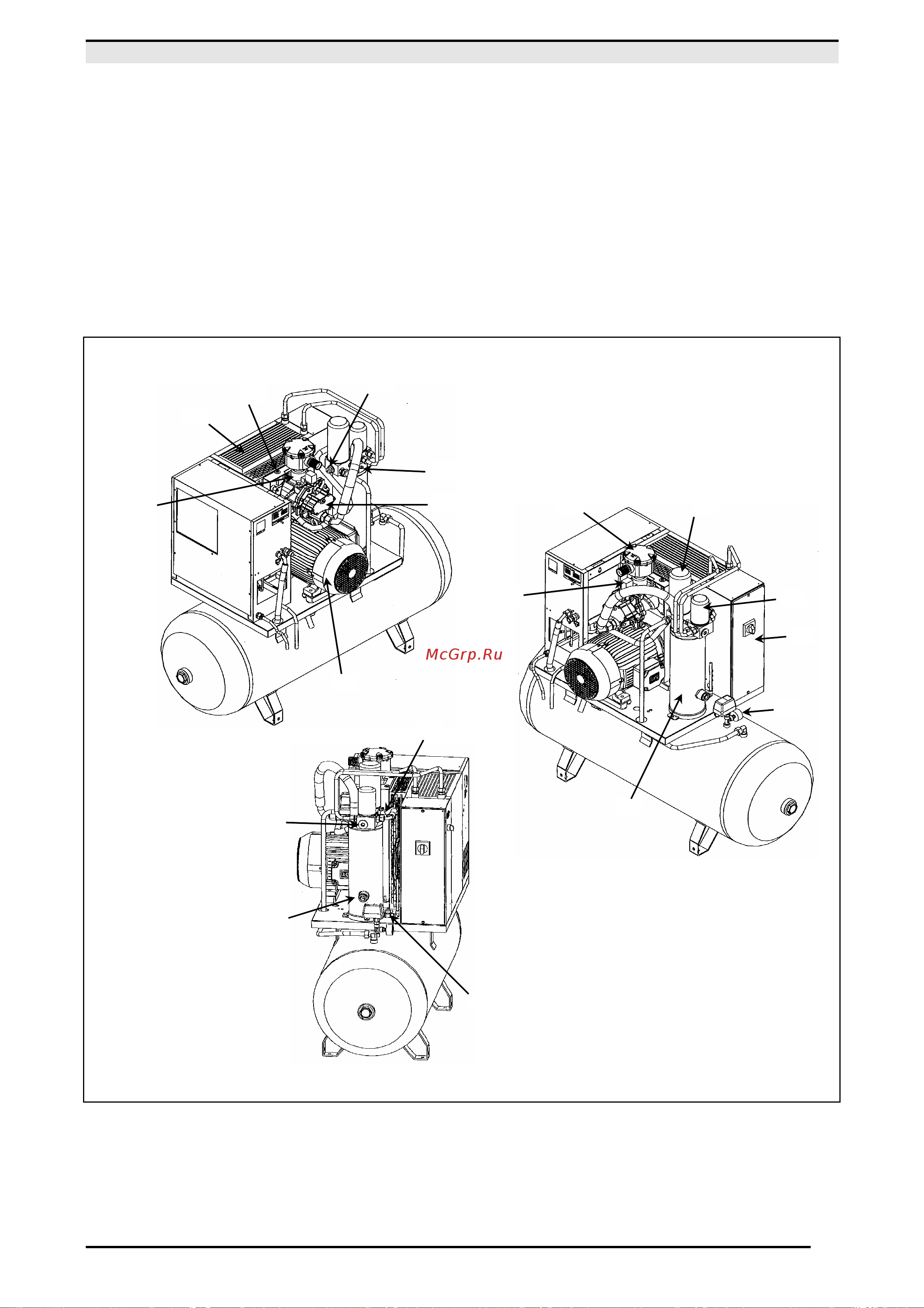

14.2 ОБЩАЯ СХЕМА ВИНТОВОГО КОМПРЕССОРА
1 Всасывающий воздушный фильтр
2 Термостатический клапан
3 Масляный фильтр
4 Воздушно-масляный охладитель
5 Электромагнитный клапан сброса конденсата
6 Система натяжения ремня
7 Клапан минимального давления
8 Воздушно-масляный сепаратор с маслоотделительным
фильтром
9 Крышка доливки или заливки масла
10 Панель управления
11 Масломерное стекло
12 Выпуск масла
13 Масляный бак
14 Манометр давления подачи
15
Предохранительный клапан ¿
16 Электродвигатель
17 Винтовой компрессор
18 Блок всасывания
¿ ЗАПРЕЩАЕТСЯ САМОВОЛЬНО ИЗМЕНЯТЬ
НАСТРОЙКИ ПРЕДОХРАНИТЕЛЬНОГО
КЛАПАНА
9
7
6
4
18
17
16
1 8
3
10
14
13
5
15
2
11
12
РИС. 15
