14.3 ПАНЕЛЬ УПРАВЛЕНИЯ И КОНТРОЛЯ

ПЕРЕД ВЫПОЛНЕНИЕМ ПРОВЕРКИ УСТРОЙСТВА НЕОБХОДИМО ВНИМАТЕЛЬНО ПРОЧИТАТЬ И ПОНЯТЬ

НАЗНАЧЕНИЕ УПРАВЛЯЮЩИХ ФУНКЦИЙ.

1) Манометр давления подачи

2) Разъединитель - используется также для аварийной остановки и для сброса тепловой защиты

электродвигателя.

3) Счетчик часов работы: указывает время наработки

4) (Пуск - Остановка) - Выключатель компрессора

5) “OFF” – “ON” (Вкл. - Выкл.) - Выключатель осушителя

6) Термометр точки росы

ВНИМАНИЕ: КОГДА ВЫКЛЮЧАТЕЛИ, ПОЗ. 2 И 5, НАХОДЯТСЯ В ПОЛОЖЕНИИ "OFF" (ВЫКЛ.), ПАНЕЛИ

ПРОДОЛЖАЮТ РАБОТАТЬ.

ЗАПУСК: Переведите выключатель, поз. 4, в положение “I”; выключатель вернется в исходное положение

автоматически.

- Компрессор начнет работу.

ОСТАНОВКА: Переведите выключатель, поз. 4, в положение “O” (Л.С. 3-4-5,5-7,5 / кВт 2,2-3-4-5,5)

Переведите выключатель, поз. 2, в положение “O” (Л.С. 10-15-20 / кВт 7,5-11-15)

ВНИМАНИЕ: ПОСЛЕ ВЫКЛЮЧЕНИЯ НЕОБХОДИМО ПОДОЖДАТЬ НЕ МЕНЕЕ 30 СЕКУНД

ПЕРЕД ПОВТОРНЫМ ЗАПУСКОМ МАШИНЫ.

DRYER CONTROL

BOARD

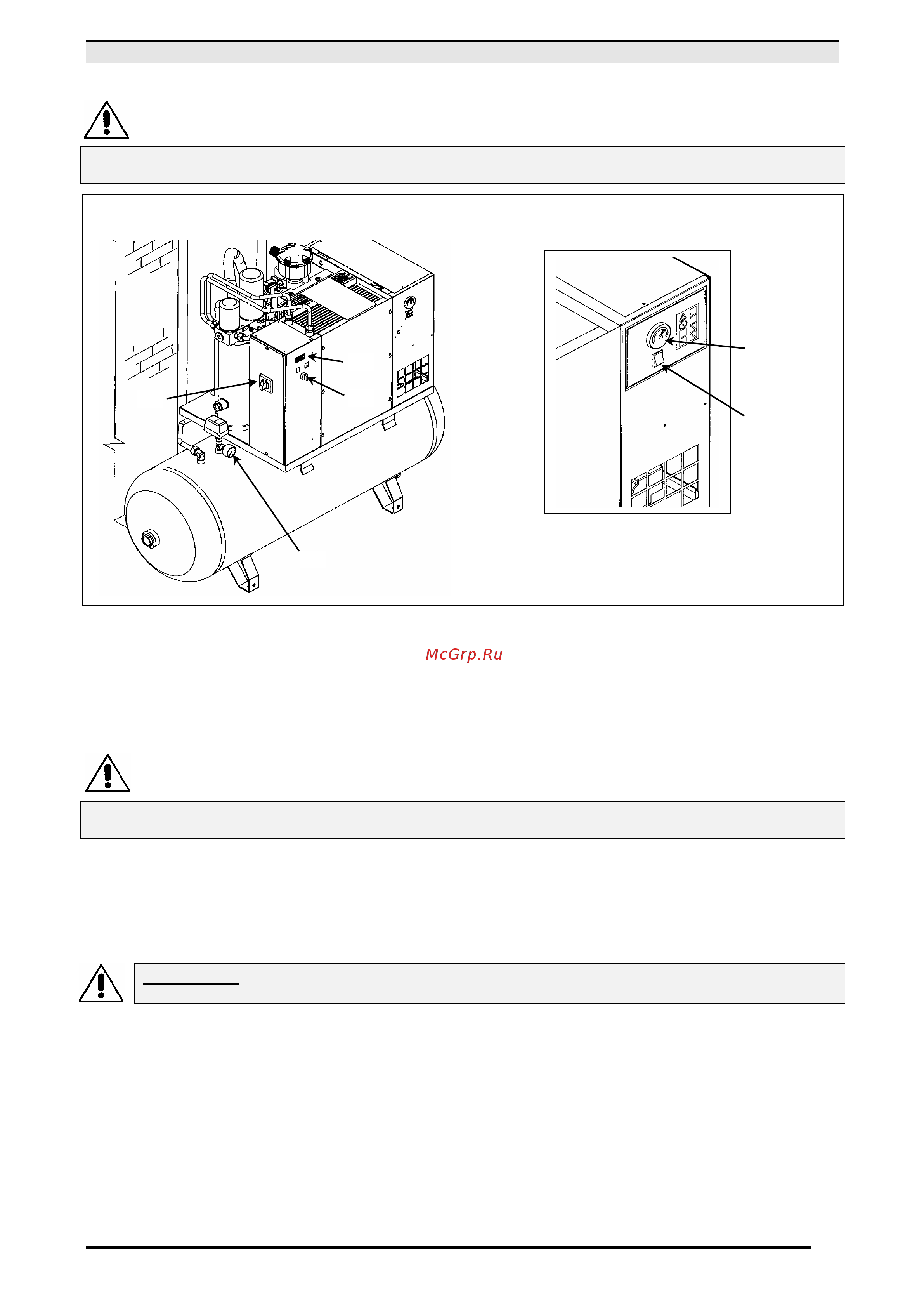

РИС. 16

ПАНЕЛЬ

УПРАВЛЕНИЯ

ПАНЕЛЬ

УПРАВЛЕНИЯ
