Руководство по монтажу и эксплуатации UNIPUMP СЕРИЯ ECO VINT

Устройство насоса

Напорно-расходные характеристики

Модель

Производительность

Q, м³/ч 0 0.5 1.2

Q, л/мин 0 8.3 20.0

ECO VINT1

Напор

(Н), м

73 60 20

ECO VINT2 90 70 30

ECO VINT3 105 80 45

Насосы UNIPUMP серии ECO VINT

— винтовые моноблочные насосы с

корпусом из нержавеющей стали.

На корпус насоса нанесен серийный

номер, первые четыре цифры

которого обозначают год и месяц его

изготовления (ГГММ....).

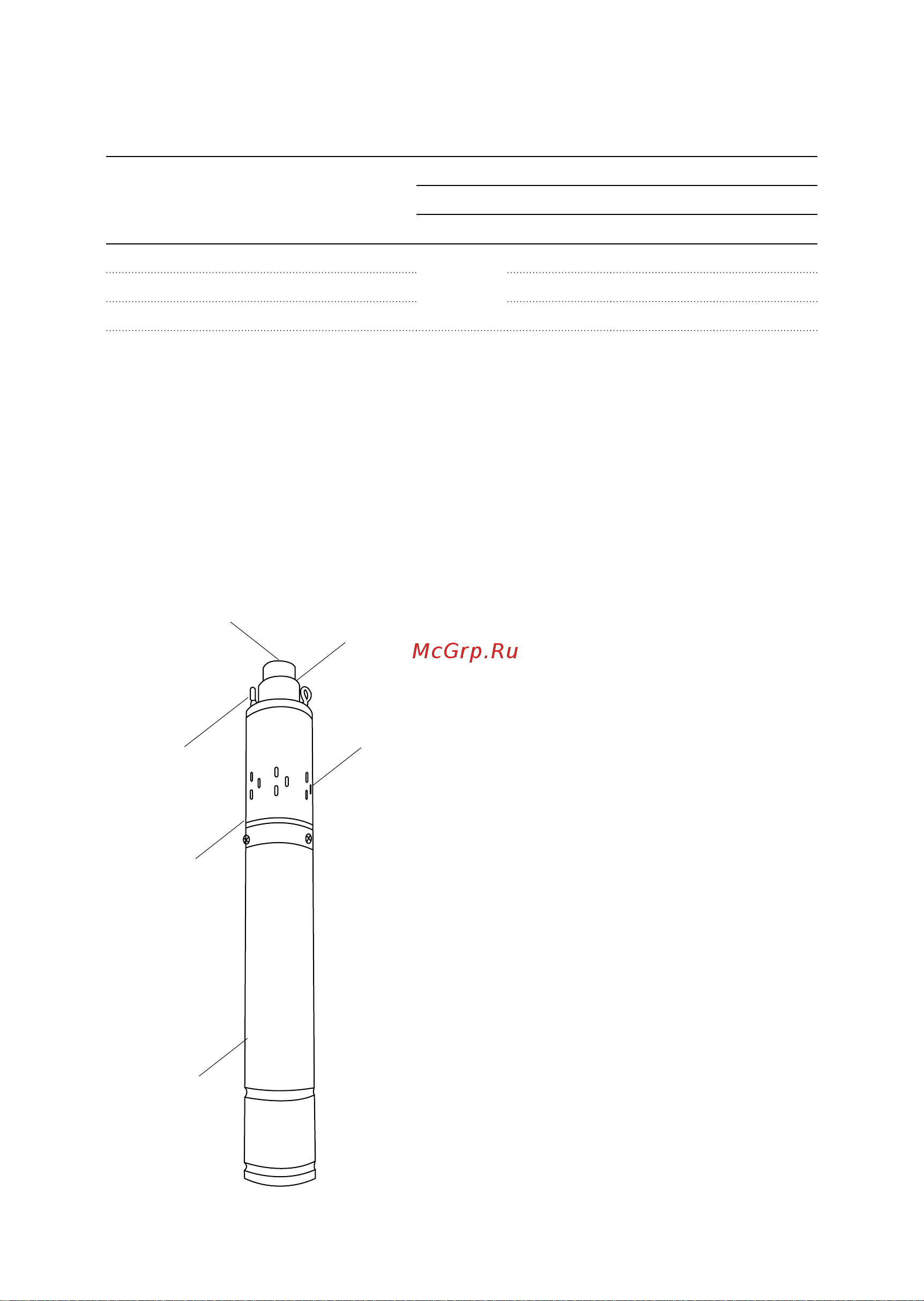

Насос состоит из двигателя (1) и

гидравлической части (2). Двигатель

— однофазный, маслозаполненный,

со встроенным пусковым

конденсатором. Гидравлическая

часть состоит из корпуса и рабочего

винта, расположенного на валу

электродвигателя. Рабочий винт

вращается в резиновой обойме,

за счет чего происходит подача

перекачиваемой жидкости.

Водозаборная часть (3) расположена в

верхней части насоса.

На верхней крышке насоса (4)

расположен присоединительный

патрубок с внутренней резьбой 1” (5) и

две проушины для крепления троса (6).

Насос оснащен двужильным

электрическим кабелем с вилкой.

* Приведенные данные по максимальному напору и максимальной

производительности справедливы при напряжении электросети 220 В, нулевой

высоте всасывания и минимальных сопротивлениях потоку воды во всасывающей

магистрали.
