PROLOGY ES-52C, ES-62C 4 © Saturn Marketing, Ltd.
Условные обозначения:
1. Панель автомобиля
2. Клипа
3. Провода
4. Динамик
5. Рамка декоративной решетки
6. Отрезки липучки
7. Саморезы
8. Декоративная решетка
А) Установка заподлицо Б) Установка под углом к В) Установка на поверхность
поверхности

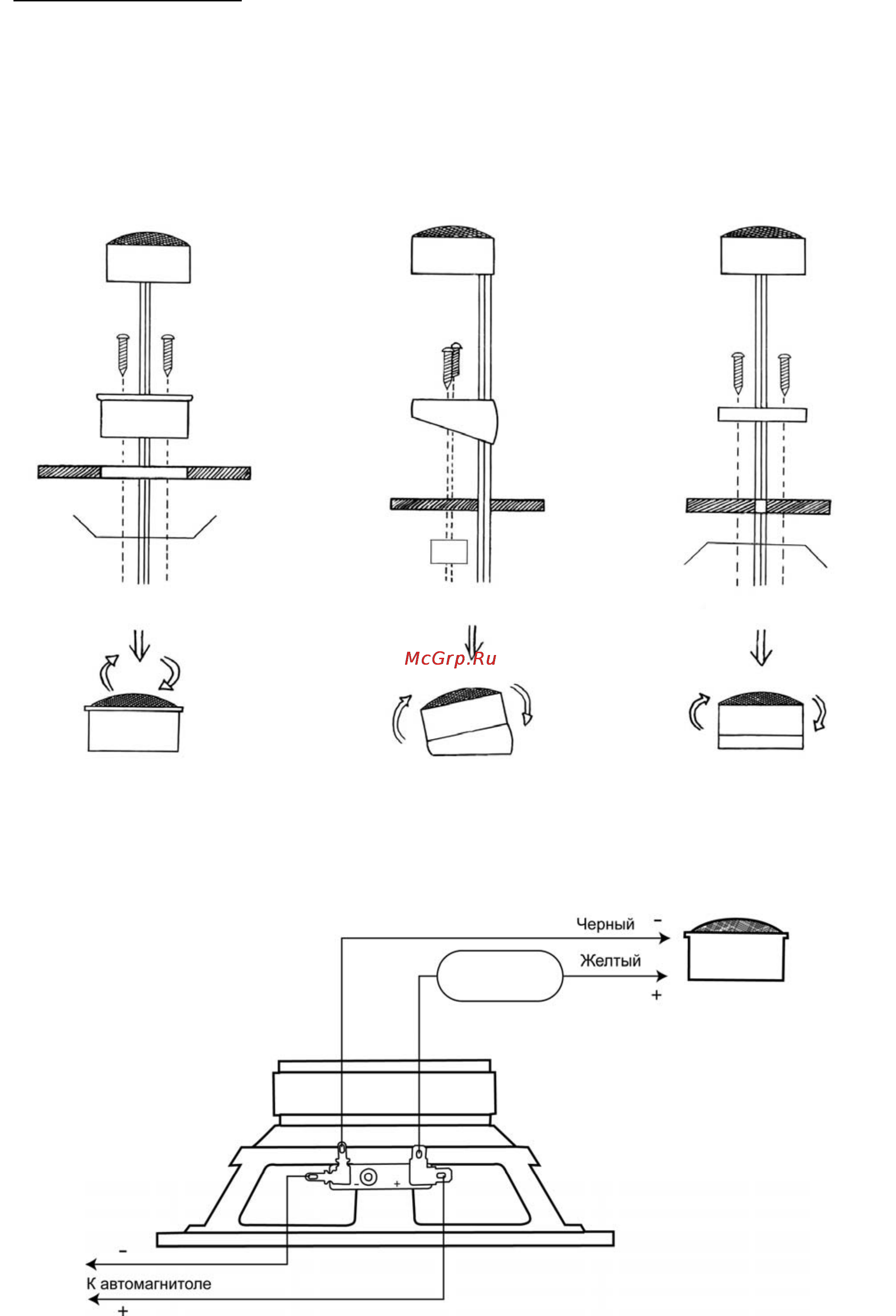

Рис. 2. Схема установки ВЧ-динамика.
Рис. 3. Схема подключения акустической системы.
