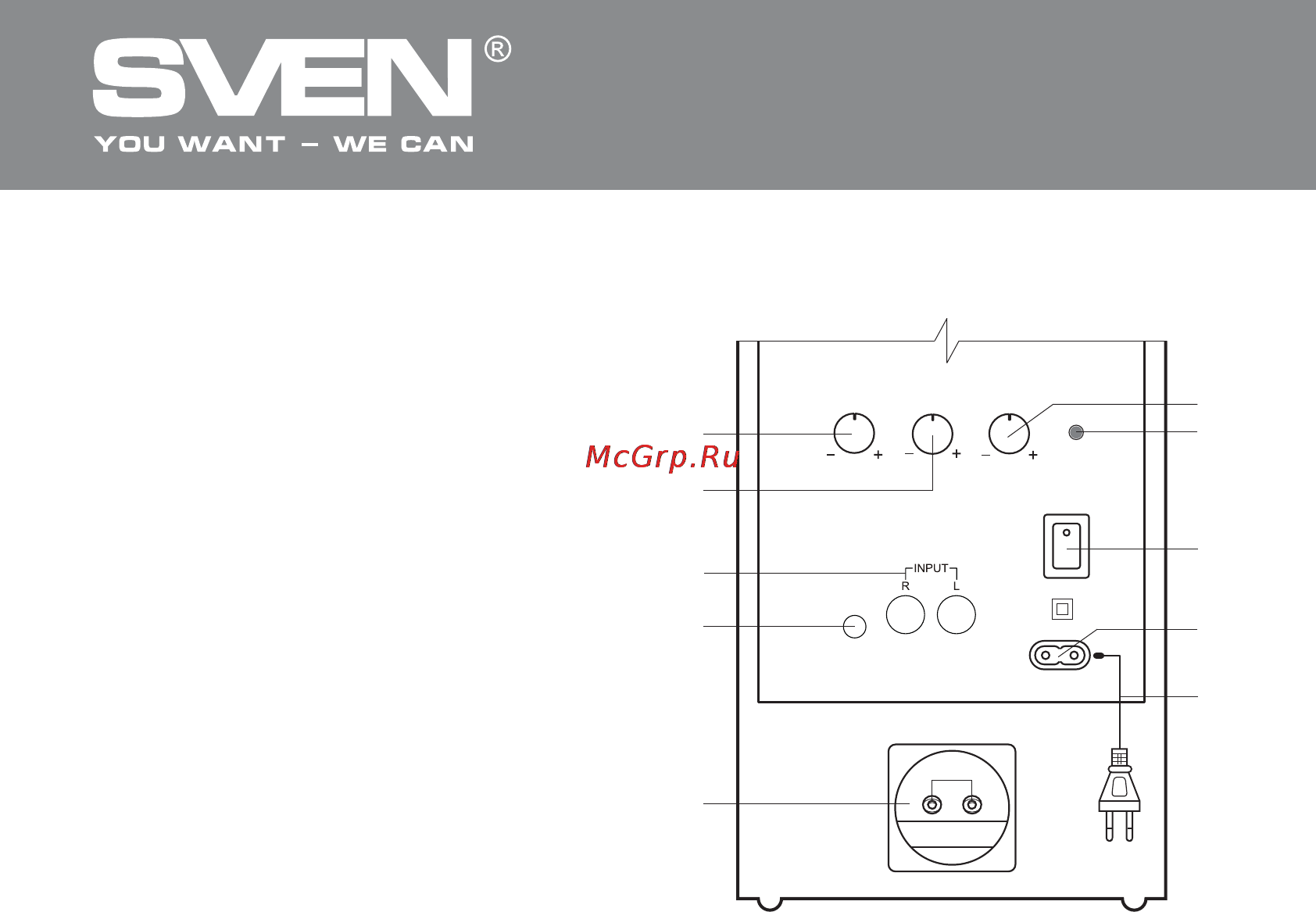

Мал. 1. Задня панель
активної колонки
• Акустична система сумісна з PC, DVD/Media-програвачами, мобільними телефонами та ін-
шими джерелами звуку
• Hi-Fi роз’єми
• Роз’єм для підключення сабвуфера
• Магнітне екранування
• Матеріал корпусу колонок – дерево (MDF)
Задня панель активної колонки
a
VOLUME: регулятор рівня загальної
гучності
b BASS: регулятор рівня низьких частот
c INPUT R/L: аудіовхід
d SUB.OUT: роз’єм для підключення саб-
вуфера
e Kлеми для підключення колонок між
собою
f TREBLE: регулятор рівня високих частот
g Індикатор живлення
h POWER ON/OFF: вимикач живлення
i Роз’єм для підключення кабеля живлення
j Kабель живлення
5. ПІДГОТОВКА ТА ПОРЯДОК РОБОТИ
Розташування АС
• Розташовуйте колонки відносно слухача
симетрично на відстані не менше одного
метра.
• Можливе невелике спотворення зображення у надчутливих моніторів і телевізорів, тому вста-
новлюйте АС якомога далі від цих пристроїв.
Підключення АС
Акустичні системи BF-11/BF-21/BF-111 можуть бути підключені практично до будь-яких дже-
рел аудіосигналу: DVD/CD, звукової карти комп’ютера тощо (див. схему на мал. 2), а також,
якщо це необхідно, до активного сабвуфера.
• Перед підключенням переконайтеся, що АС вимкнена. Потім з’єднайте колонки між собою.
Для цього візьміть акустичний кабель і «плюсовий» провід вставте в червоний роз’єм «+»,
а «мінусовий» провід – в білий роз’єм «–» з’єднувальних клем (див. мал. 2) спочатку пасивної
колонки, а потім так само під’єднайте кабель до активної колонки. Щільно затисніть гайки
з’єднувальних клем.
• Підключіть конектори RCA стереофонічного сигнального кабелю до роз’ємів R і L аудіовхо-
ду c АС, а потім підключіть mini-jack Ø 3,5 мм сигнального кабелю 2RCA до mini-jack (з ком-
плекту поставки) до аудіовиходу (роз’єм Ø 3, 5 мм) джерела звуку (див. схему на мал. 2).
Примітки:
• Для підключення АС до CD/DVD-програвачів або телевізора необхідно разом з сиг-
нальним кабелем (2RCA до mini-jack 3,5 мм) використовувати перехідник mini-jack
10
UKR
Мультимедійна
акустична система 2.0
