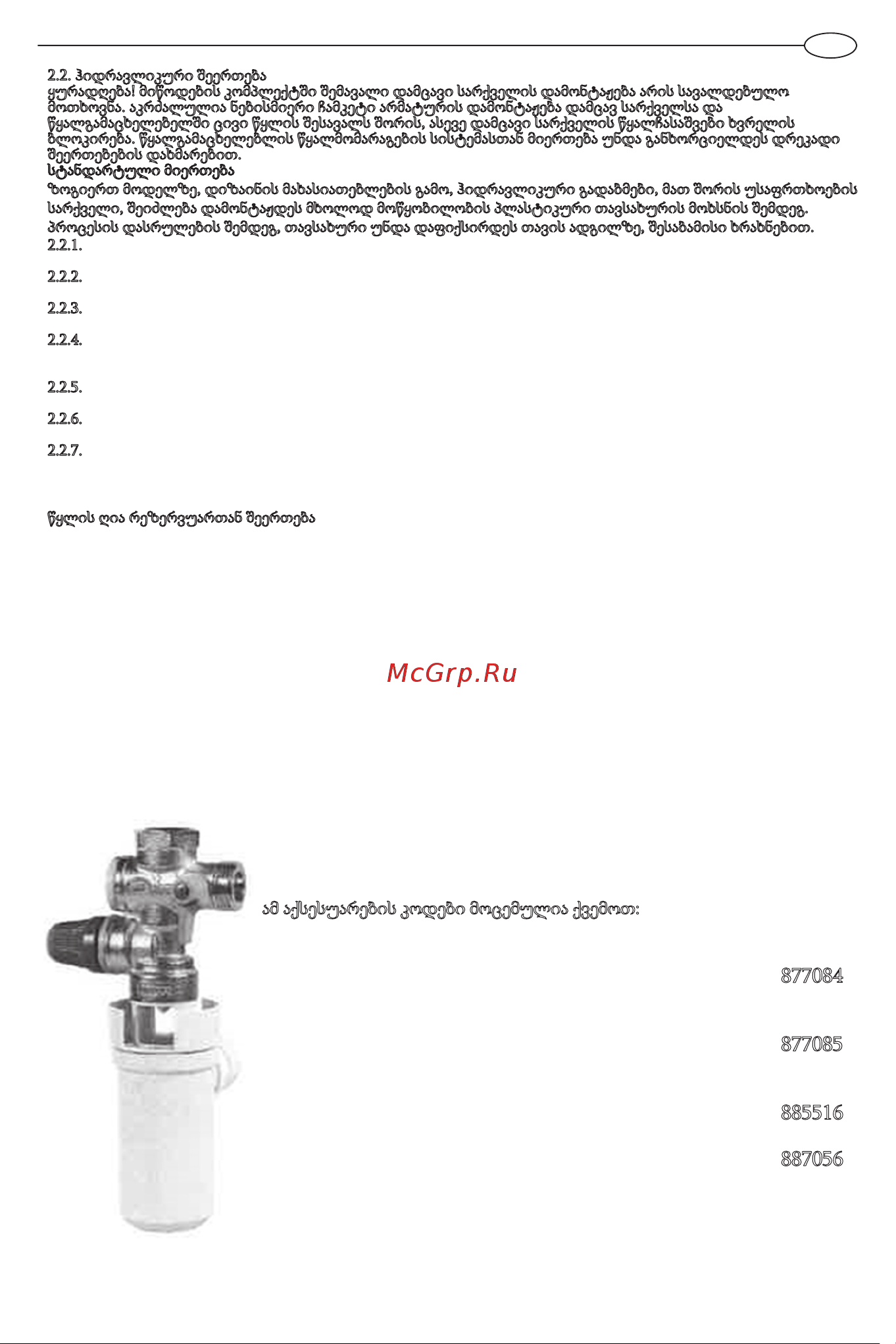

47
GE
2.2. ჰიდრავლიკური შეერთება
ყურადღება! მიწოდების კომპლექტში შემავალი დამცავი სარქველის დამონტაჟება არის სავალდებულო
მოთხოვნა. აკრძალულია ნებისმიერი ჩამკეტი არმატურის დამონტაჟება დამცავ სარქველსა და
ბლოკირება. წყალგამაცხელებლის წყალმომარაგების სისტემასთან მიერთება უნდა განხორციელდეს დრეკადი
შეერთებების დახმარებით.
სტანდარტული მიერთება
ზოგიერთ მოდელზე, დიზაინის მახასიათებლების გამო, ჰიდრავლიკური გადაბმები, მათ შორის უსაფრთხოების
სარქველი, შეიძლება დამონტაჟდეს მხოლოდ მოწყობილობის პლასტიკური თავსახურის მოხსნის შემდეგ.
პროცესის დასრულების შემდეგ, თავსახური უნდა დაფიქსირდეს თავის ადგილზე, შესაბამისი ხრახნებით.
წყალგამაცხელებელში ცივი წყლის შესავალს შორის, ასევე დამცავი სარქველის წყალჩასაშვები ხვრელის
2.2.1. მიწოდების კომპლექტში შემავალი დამცავი სარქველი (A ნახ.2) უნდა დაყენდეს წყლის გამაცხელებელში
ცივი წყლის შესავალზე (აღნიშნულია ლურჯი რგოლით).
2.2.2. შეურთეთ დამცავი სარქველის შემშვები მილყელი ცივი წყლის მაგისტრალთან მილის ან დრეკადი მილის
მეშვეობით.
2.2.3. შეუერთეთ წყალგამაცხელებლიდან ცხელი წყლის გამოსასვლელს (აღნიშნულია წითელი რგოლით) მილი ან
დრეკადი მილი, წყლის სახარჯ ადგილში წყლის მისაწოდებლად.
2.2.4. მომსახურების მოხერხებულობისათვის რეკომენდირებულია სამკაპის დაყენება ჩამკეტი ონკანით (B ნახ. 2)
წყალგამაცხელებელში ცივი წყლის შესასვლელსა და დამცავ სარქველს შორის. ეს იძლევა წყალგამაცხელებლიდან
წყლის გაშვების საშუალებას დამცავი სარქველის დემონტაჟის გარეშე.
2.2.5. ავზში წყლის მიწოდების ხელის შესაწყობად წყლის დაცლის დროს რეკომენდირებულია სამკაპის დაყენება
ჩამკეტი ონკანით წყალგამაცხელებლიდან ცხელი წყლის გამოსასვლელზე.
2.2.6. წყალსადენის ქსელის 5 ბარზე მაღალი წნევის დროს აუცილებელია დამცავი სარქველის წინ წყლის წნევის
რეგულატორის დაყენება.
2.2.7. მოწყობილობა არ არის გათვილი 12
0
F-ზე ნაკლები სიხისტის წყალთან სამუშაოდ. 25
0
F-ზე მეტი სიხისტის
მქონე წყლის შემთხვევაში, მინადუღის წარმოქმნისა და სათბობი ელემენტის მწყობრიდან გამოსვლის ალბათობის
შესამცირებლად, აუცილებელია მარბილებლის გამოყენება. ამასთან წყლი
ამ აქსესუარების კოდები მოცემულია ქვემოთ:
1/2 დიუმის ჰიდრავლიკური უსაფრთხოების ჯგუფი კოდი
(შესასვლელი მილის დიამეტრი 1/2 დიუმიანი პროდუქცია)
877084
3/4 დიუმის ჰიდრავლიკური უსაფრთხოების ჯგუფი კოდი
(შესასვლელი მილის დიამეტრი 3/4 დიუმიანი პროდუქცია)
877085
1 დიუმის ფიდრავლიკური უსაფრთხოების ჯგუფი კოდი
(შესასვლელი მილის დიამეტრი 1 დიუმიანი პროდუქცია)
885516
1 დიუმიანი სიფონი კოდი 887056
ს სიხისტე არ უნდა დაეცეს 15
0
F-ზე
ქვემოთ.
წყლის ღია რეზერვუართან შეერთება.
EN 1487 ევროსტანდარტის შესაბამისი უსაფრთხოების ჯგუფი. ზოგიერთმა ქვეყანამ შეიძლება მოითხოვოს
სპეციალური ჰიდრავლიკური უსაფრთხოების მოწყობილობების გამოყენება; დამმონტაჟებელმა უნდა შეამოწმოს
იმ უსაფრთხოების მოწყობილობის მდგრადობა, რომლის გამოყენებასაც აპირებს. არ დაამონტაჟოთ ამომრთველი
(ვენტილი, სარქველი და ა.შ.) უსაფრთხოების ობიექტსა და გამაცხელებელს შორის. მოწყობილობის სადრენაჟე
ნახვრეტი უნდა დაუკავშირდეს სულ მცირე ნახვრეტის თანაბრი დიამეტრის სადრენაჟე მილს, რომელსაც ექნება
კვამლსადენი ჰაერის გამოსასვლელად, სულ მცირე 20 მმ დიამეტრის, ვიზუალური შემოწმებისთვის.
უსაფრთხოების ჯგუფის ცივი წყლის გამავალ მილთან დასაკავშირებლად გამოიყენეთ შლანგი; აუცილებლობის
შემთხვევაში შეავსეთ ვენტილი (,,დ" სურათი 1). გარდა ამისა, ,,გ" სურათი 1-ის ნახვრეტზე წყლის გამოსაყოფი ტუბი
საჭიროა იმ შემთხვევაში, თუკი ღიაა დამცლელი ონკანი. უსაფრთხოების მოწყობილობის დამონტაჟებისას, იგი
ბოლომდე არ მოუჭიროთ და არ აურიოთ მისი პარამეტრები. საჭიროა დრენაჟის დაკავშირება, რომელიც მუდმივად
მარცხნივ უნდა გადიოდეს ატმოსფეროში, ხოლო სადრენაჟე მილი, რომელიც დამონტაჟებულია დაღმავალი
მიმართულებით, გაუყინავ ადგილზე. თუკი ქსელური წნევა დახურულია კალიბრილებული სარქველის წნევაზე,
მოწყობილობიდან მოშორებით საჭირო იქნება წნევის შემამცირებელის დაყენება. მიქსერის (შემრევის ონკანის ან
ღვარის) დაზიანების თავიდან ასაცილებლად, საჭიროა მილებიდან ჭუჭყის ამოტუმბვა.
47
