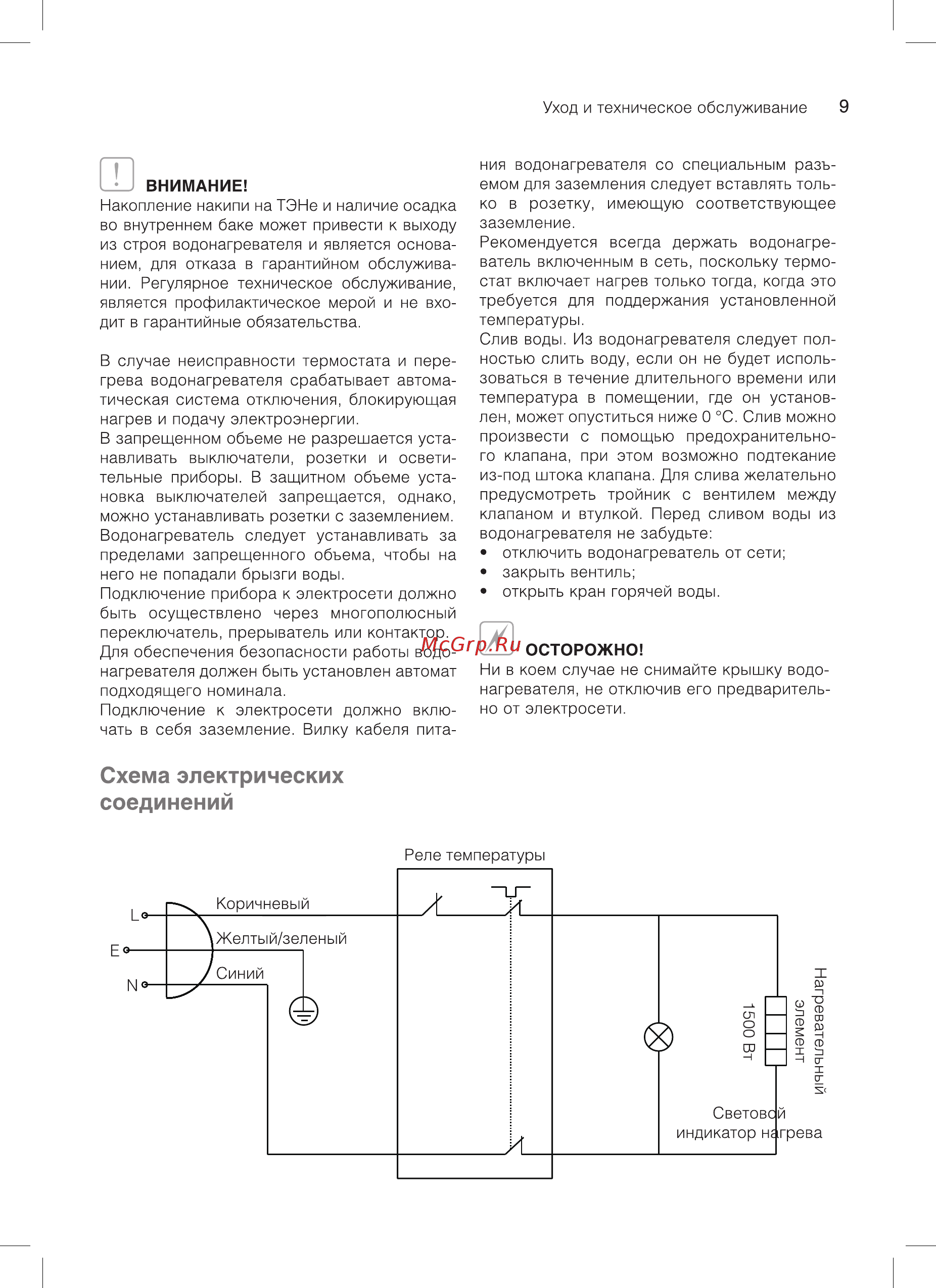

Уход и техническое обслуживание 9 ВНИМАНИЕ Накопление накипи на ТЭНе и наличие осадка во внутреннем баке может привести к выходу из строя водонагревателя и является основа нием для отказа в гарантийном обслужива нии Регулярное техническое обслуживание является профилактическое мерой и не вхо дит в гарантийные обязательства В случае неисправности термостата и пере грева водонагревателя срабатывает автома тическая система отключения блокирующая нагрев и подачу электроэнергии В запрещенном объеме не разрешается уста навливать выключатели розетки и освети тельные приборы В защитном объеме уста новка выключателей запрещается однако можно устанавливать розетки с заземлением Водонагреватель следует устанавливать за пределами запрещенного объема чтобы на него не попадали брызги воды Подключение прибора к электросети должно быть осуществлено через многополюсный переключатель прерыватель или контактор Для обеспечения безопасности работы водо нагревателя должен быть установлен автомат подходящего номинала Подключение к электросети должно вклю чать в себя заземление Вилку кабеля пита Схема электрических соединений ния водонагревателя со специальным разъ емом для заземления следует вставлять толь ко в розетку имеющую соответствующее заземление Рекомендуется всегда держать водонагре ватель включенным в сеть поскольку термо стат включает нагрев только тогда когда это требуется для поддержания установленной температуры Слив воды Из водонагревателя следует пол ностью слить воду если он не будет исполь зоваться в течение длительного времени или температура в помещении где он установ лен может опуститься ниже О С Слив можно произвести с помощью предохранительно го клапана при этом возможно подтекание из под штока клапана Для слива желательно предусмотреть тройник с вентилем между клапаном и втулкой Перед сливом воды из водонагревателя не забудьте отключить водонагреватель от сети закрыть вентиль открыть кран горячей воды ОСТОРОЖНО Ни в коем случае не снимайте крышку водо нагревателя не отключив его предваритель но от электросети
