Паспорт и руководство по эксплуатации.

Радиатор отопления

ВентильВентиль

Расширительный бак

Насос

Фильтр

Monoblock/Control

Манометр

Датчик

протока

Воздухоотводчик

Клапан аварийного

сброса давления

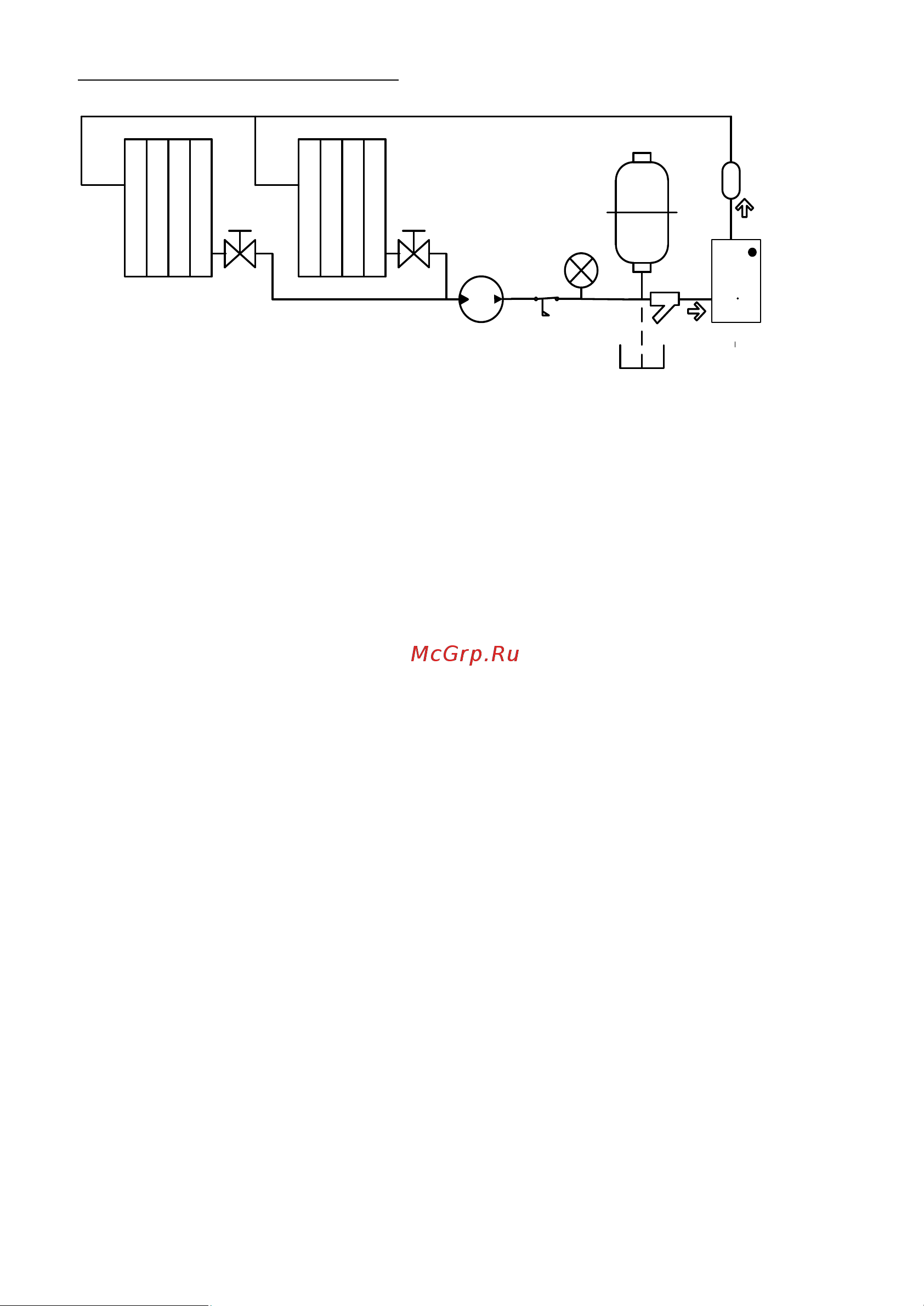

Рис.4 Общий вид системы отопления с принудительной

циркуляцией теплоносителя.

Для удобства обслуживания и ремонта водонагревателя на

входе и на выходе системы необходимо установить вентиль.

В КАЧЕСТВЕ ТЕПЛОНОСИТЕЛЕЙ МОЖНО

ИСПОЛЬЗОВАТЬ РАЗЛИЧНЫЕ ЖИДКОСТИ, ТАКИЕ КАК

ВОДА, ТОСОЛ И ДРУГИЕ ЖИДКОСТИ, ПРЕДНАЗНАЧЕННЫЕ

ДЛЯ СИСТЕМ ОТОПЛЕНИЯ.

Электронагреватель и комнатный термостат следует

устанавливать в местах, удобных для наблюдения и обслуживания.

5.2. Для электрического подключения водонагревателя

необходимо установить в электрощите отдельные автоматический

выключатель и устройство защитного отключения (или

дифференциальный автомат) необходимой мощности для

электропитания котла.

5.3. Проведите к водонагревателю от электрощита кабель

необходимого или большего сечения (см. табл. №2). Силовые

кабели и кабели управления прокладывать раздельно!

5.4. Порядок подключения:

- силовой кабель питания подключите к клеммам контактора

(рис.1).

Для подключения питания 380В фазные провода (А, В, С) и

нулевой провод (N) подсоедините к соответствующим клеммам

контактора.
