Электрический котёл “Monoblock X”/ “Control X”

Для подключения питания 220В установите перемычки между

клеммами A, B, C и подключите к ним фазный провод, нулевой

провод подсоедините к клемме N контактора.

- подключите провод заземления к клемме заземления 7 желто-

зеленого цвета (рис.1).

Цепь управления запитывается отдельно!

Для этого следует подключить ~220В к клеммам 9 синего и

серого цвета (рис.1).

Для защиты электронных компонентов блока управления

от перепадов напряжения рекомендуется использовать

источник стабилизированного напряжения ~220В

мощностью свыше 25 Вт.

- для серии «Monoblock X»:

для подключения комнатного термостата и циркуляционного

насоса предназначена специальная колодка на силовой плате 8

(рис.1).

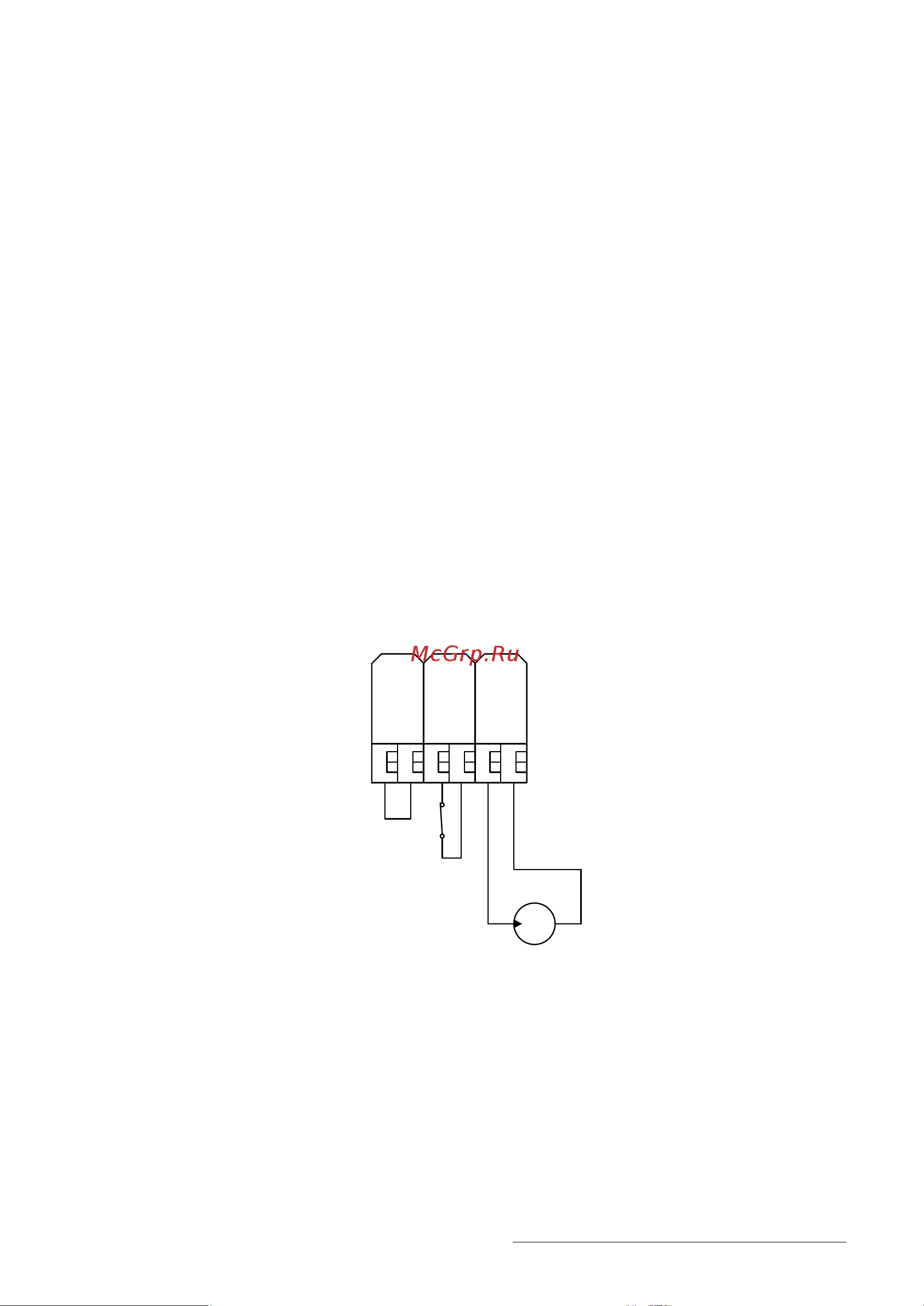

Рисунок 5. Колодка подключения внешнего оборудования

220В

Насос

выход

Датчик

перегрева

Внешнее

отключение

насос

Комнатный

термостат

«Насос L» и «Насос N».

Подключите циркуляционный насос к клеммам «Насос L» и

«Насос N».

«Перегрев воды».

На выходе теплоносителя установлен аварийный датчик-реле

температуры. Данный датчик имеет нормально замкнутый контакт,

который разрывается при достижении температуры порогового
