8.2. Работа аппарата

8.2.1. Функциональная схема аппарата приведена на рисунке 7.

8.2.2. При начале протекания воды через узел водяной 20 с расходом не менее 2,5 л/мин штоком мембраны 25 открыва-

ется клапан газовый 30 и замыкаются контакты микровыключателя 11, после чего блоком управления 12 начинают подаваться

импульсы тока высокого напряжения на свечу 18 и открывается клапан электромагнитный 15. Розжиг горелки 16 происходит от

искровых разрядов между электродом свечи и насадкой секции горелки. Далее работа горелки контролируется датчиком на-

личия пламени 17.

8.2.3. Регулятором расхода воды 6 регулируется количество и температура воды, выходящей из аппарата: поворот регу-

лятора против часовой стрелки увеличивает расход и снижает температуру воды; поворот регулятора по часовой стрелке

уменьшает расход и увеличивает температуру воды. Положение регулятора также определяет расход воды, при котором

происходит включение и выключение аппарата (см. п. 4.2.1).

8.2.4. Регулятором расхода газа 4 регулируется количество газа, поступающего в горелку, для получения требуемой тем-

пературы воды при её установленном расходе: поворот регулятора против часовой стрелки увеличивает расход газа и темпе-

ратуру воды; поворот регулятора по часовой стрелке уменьшает расход газа и температуру воды.

8.2.5. При прекращении протекания воды или при уменьшении её расхода до значения менее 2,5...6 л/мин (в зависимости

от положения регулятора расхода воды 6) размыкаются контакты микровыключателя 11 и закрываются клапаны 15 и 30. Го-

релка гаснет.

8.2.6. Аппарат оснащен устройствами безопасности, обеспечивающими:

 доступ газа к горелке только при наличии протока воды;

 прекращение подачи газа в горелку при её погасании;

 отключение аппарата при отсутствии тяги в дымоходе;

 отключение аппарата при нагреве воды свыше 80 °С;

 отключение аппарата при прекращении электропитания;

 защита аппарата от давления в водяном контуре свыше 1000 кПа.

1 - газоотводящее устройство;

2- термореле (датчик наличия тяги);

3- термореле (датчик перегрева воды);

4- регулятор расхода газа;

5- узел водогазовый;

6 - регулятор расхода воды;

7 - штуцер выхода горячей воды;

8 - штуцер подвода газа;

9 - штуцер подвода холодной воды;

10 – клапан сброса избыточного давления

(пробка для слива воды);

11 - микровыключатель (датчик протока воды);

12 – электронный блок управления;

13 - датчик температуры воды;

14 – штуцер замера давления газа;

15 - клапан электромагнитный;

16 - горелка;

17 - датчик наличия пламени;

18 – свеча розжига;

19 - теплообменник;

20 – узел водяной;

21 – батарейный отсек;

22 – водяной фильтр;

23 – дисплей;

24 – ограничитель расхода воды;

25 – мембрана;

26 – штуцер вентури;

27 – выход воды на теплообменник;

28 – узел газовый;

29 – фильтр газовый;

30 – клапан газовый;

31 – выход газа на горелку

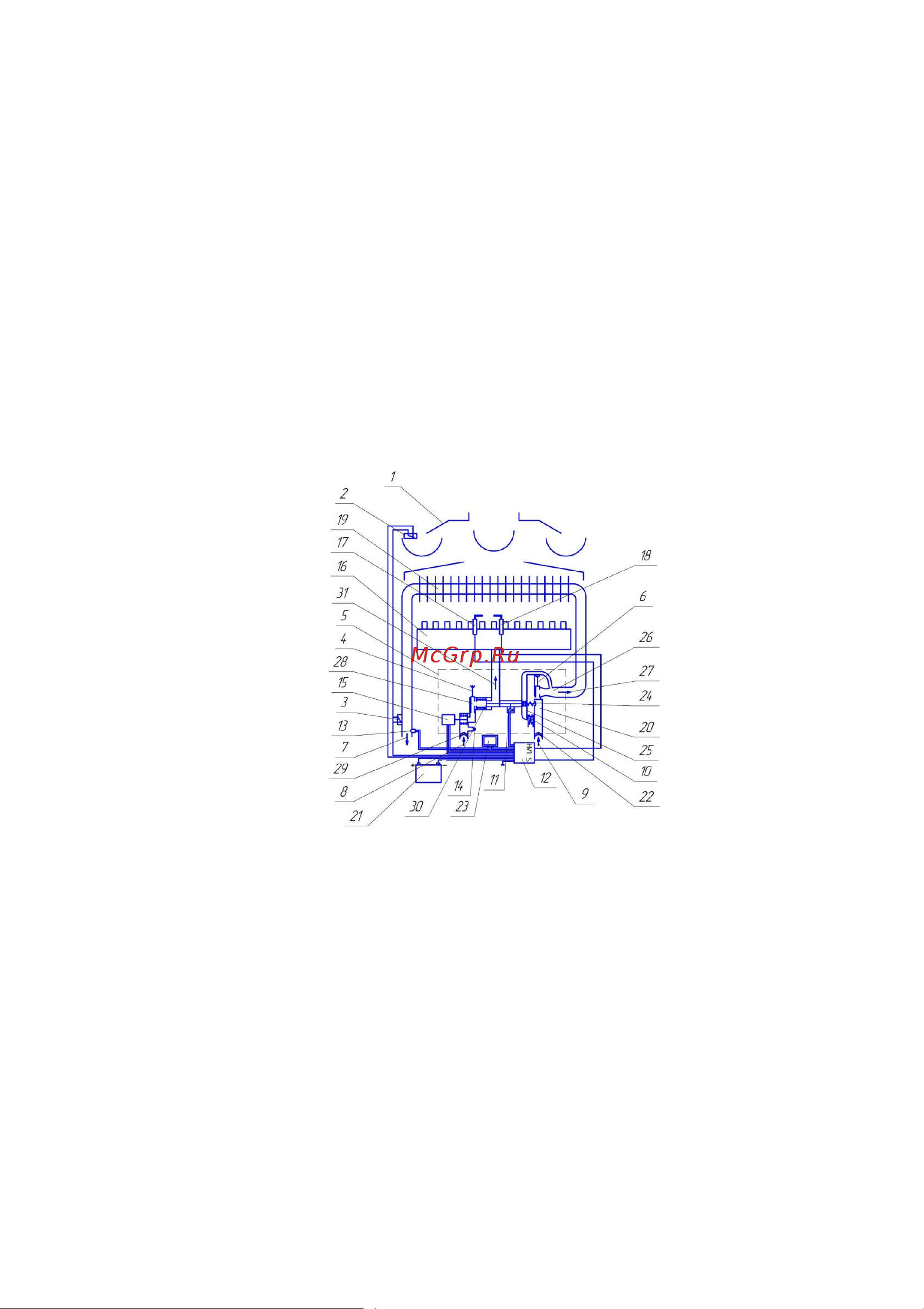

Рисунок 7. Функциональная схема аппаратов
