Zanussi ZWH/S 30 Lorica НС-1237167 [3/17] Под клю че ние к элек три че с кой се ти

4 5

ления обеспечивает:

• нагрев воды в водонагревателе только до

комфортной температуры 55°С;

• предотвращает образование накипи;

• увеличивает ресурс работы водонагревателя.

6. Внутренняя утолщенная пенополиуретановая

теплоизоляция позволяет эффективно сохра-

нять температуру нагретой воды, сводит

к минимуму теплопотери и снижает энергопо-

требление водонагревателя.

7. Встроенный температурный регулятор: обе-

спечивает постоянный и надежный контроль

температуры воды в водонагревателе.

8. Диапазон регулировки температуры нагрева

воды от 30°С до 75°С. Шкала регулировки

отмечена диапазоном «Low»— низкая

температура нагрева, «ЕCO» — экономичный

режим — около 55°С, «High»— высокая темпе-

ратура нагрева.

9. Простая и удобная эксплуатация и обслужи-

вание водонагревателя.

Примечание:

Удостоверьтесь, что для установки элек-

трического водонагревателя используются

оригинальные детали, предоставленные

производителем, ко то рые мо гут вы дер жать

вес на пол нен но го во дой во до на гре ва те ля.

Не устанавливайте водонагреватель на кре-

пление, пока не убедитесь, что крепление

установлено надежно. В противном случае,

электрический водонагреватель может

упасть со стены, что приведет к его повреж-

дению или может стать причиной серьез-

ных травм. При выборе мест под отверстия

для крепежных болтов удостоверьтесь, что

с обеих сторон от стен ванной комнаты

или другого помещения до корпуса водо-

нагревателя имеется зазор не менее 0,2 м

для облегчения доступа при проведении

технического обслуживания в случае необ-

ходимости.

В случае, если в водонагреватель поступает

вода напрямую из скважин, колодцев или водо-

напорных башен, для эксплуатации водонагре-

вателя обязательно нужно использовать фильтр

грубой очистки для поступающей в водонагрева-

тель холодной воды.

Фильтр грубой очистки можно приобрести в спе-

циализированных магазинах.

Если фильтр грубой очистки не установлен,

гарантия

на изделие не распространяется.

1. Электрический водонагреватель следует

устанавливать на твердую вертикальную

поверхность (стену).

2. После выбора места монтажа определите

места под два крепежных болта с крюками

(опция). Проделайте в стене два отверстия

необходимой глубины с помощью сверла

размером, соответствующим размеру кре-

пежных болтов, вставьте винты, поверните

крюк вверх, плотно затяните гайки, а затем

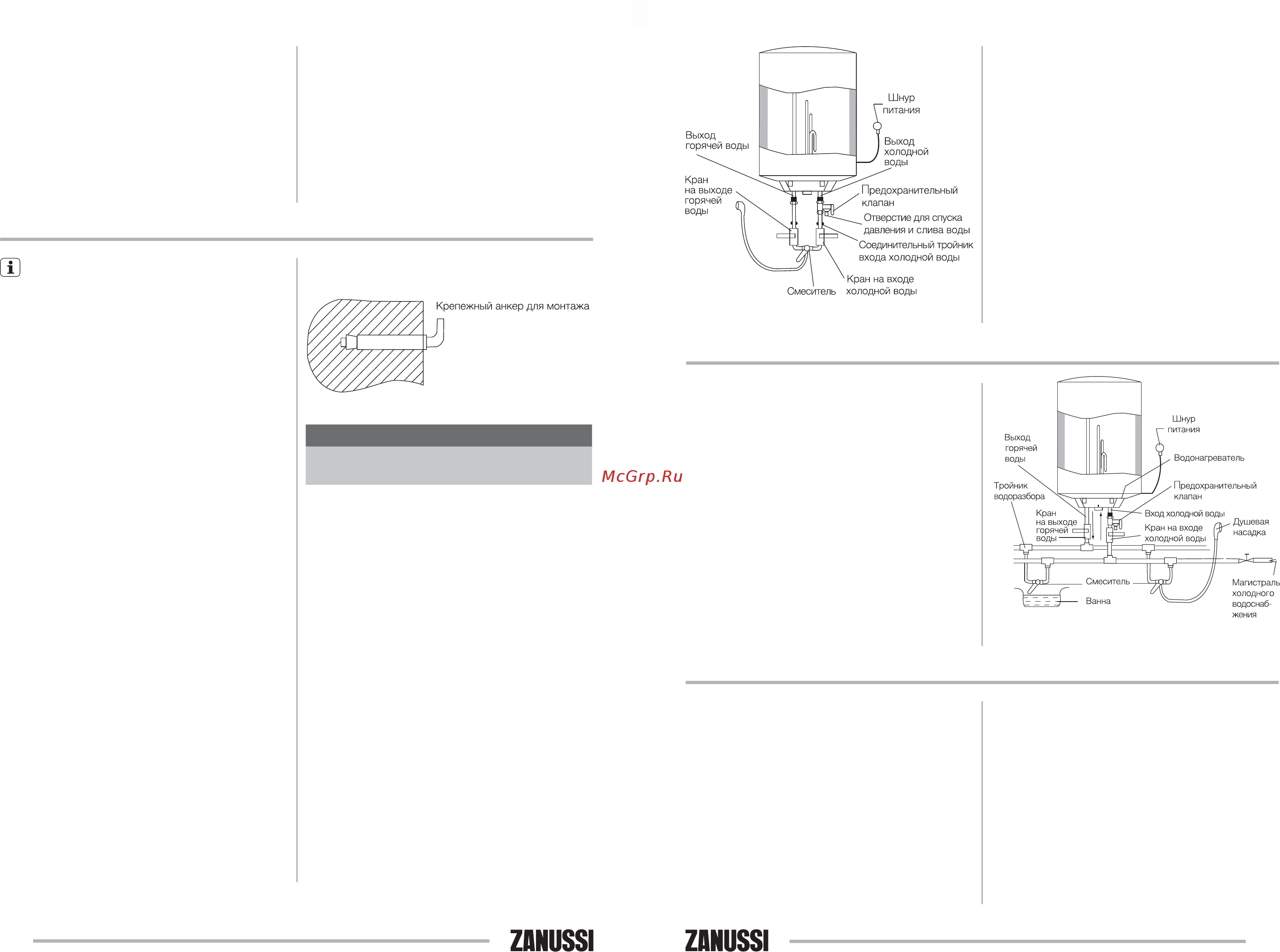

Рис. 3

Монтаж водонагревателя

установите на него электрический водонагре-

ватель (см. рис. 2).

Рис. 2

Объем, л 30 50 80 100

Расстояние между

отверстиями, мм

196

3. Если ванная комната слишком мала для

установки водонагревателя, он может быть

установлен в любом другом помещении,

защищенном от попадания прямых солнеч-

ных лучей и дождя. Однако для сокращения

тепловых потерь в трубопроводе водона-

греватель следует устанавливать как можно

ближе к месту использования воды.

4. При подключении к системе водоснабжения

необходимо предусмотреть и реализовать

установку индивидуальных запорных вен-

тилей на линии подачи холодной воды в

водонагреватель и на линии выхода горячей.

Индивидуальные запорные вентили по линии

горячей и холодной воды должны быть в

закрытом состоянии в период неиспользова-

ния водонагревателя, проведения профилак-

тических и технологических работ на линии

водоснабжения. Установка и правильное

использование запорных вентилей являются

обязательным условием при предоставлении

гарантийного обслуживания, а также залогом

длительной и безаварийной работы водона-

гревателя.

Под клю че ние к во до про во ду

Под клю че ние к элек три че с кой се ти

1. Для подключения водонагревателя к водо-

проводу применяются трубы диаметром

G1/2.

2. Подключение предохранительного клапана:

клапан следует устанавливать в месте входа

холодной воды (удостоверьтесь, что гибкая

сливная трубка установлена на отверстие

спуска давления и слива воды и направлена

вниз).

3. Во избежание протечек при подключении тру-

бопровода на концы резьбовых соединений

следует установить комплектные резиновые

уплотнительные прокладки.

4. Если необходимо реализовать многоканаль-

ную систему водоснабжения, используйте

способ соединения (см. рис. 4).

Рис. 4

Все во до на гре ва те ли на ко пи тель но го ти па се рии

ZWH/S рас счи та ны на под клю че ние к элек-

три че с кой се ти с од но фаз ным на пря же ни ем

220/230В.

Пе ред под клю че ни ем убе ди тесь, что

па ра ме т ры элек тро се ти в ме с те под клю че ния

со от вет ству ют па ра ме т рам, ука зан ным на таб-

лич ке с тех ни че с ки ми дан ны ми при бо ра.

При ус та нов ке водонагревателя сле ду ет

со блю дать дей ству ю щие пра ви ла элек тро без-

опас но с ти.

При ус та нов ке во до на гре ва те ля в ван ной ком-

на те или ту а ле те сле ду ет при ни мать во вни ма-

ние ог ра ни че ния, свя зан ные с су ще с т во ва ни ем

за пре щен но го и за щит но го объ емов.

За пре щен ный объ ем — это про стран ство, ог ра-

ни чен ное тан ген ци аль ны ми и вер ти каль ны ми

пло с ко с тя ми по от но ше нию к внеш ним кра ям

ван ны, уни та за или ду ше во го бло ка и пло с ко с-

тью, рас по ло жен ной над ни ми или над по лом,

ес ли сан тех ни ка смон ти ро ва на на по лу,

на вы со те 2,25 м.

За щит ный объ ем — это про стран ство, ог ра ни-

чи ва ю щие го ри зон таль ные пло с ко с ти ко то ро го

со впа да ют с пло с ко с тя ми за пре щен но го объ-

ема, а вер ти каль ные пло с ко с ти от сто ят от со от-

вет ству ю щих пло с ко с тей за пре щен но го объ ема

на 1 м.
