Установка блока коллекторов

Закрепите блок коллекторов таким образом, чтобы после

установки модулей между нижней точкой модулей и по-

лом оставался зазор не менее 50 мм. Это необходимо для

удобства смены фильтрующих модулей и установки дре-

нажной трубки. Обратите внимание, чтобы подводящие

трубки проходили свободно, без изломов.

Установка минерализатора

• Определите удобное место расположения минерализа-

тора.

• Установите кронштейн на выбранном месте с помощью

крепежа, идущего в комплекте (рис. 6а).

• Удалите с минерализатора транспортные заглушки,

установленные в гнездах JG (рис. 6б).

• Установите минерализатор в кронштейн, надавив на

него (рис. 6в).

Установка дренажного хомута (рис. 5)

• Устанавливать хомут рекомендуется на дренажной ли-

нии перед сифоном (дренажный хомут подходит к боль-

шинству дренажных линий диаметром около 40 мм).

• Снимите с прокладки (1) защитную пленку. Приклейте

уплотнительную прокладку (1) с внутренней стороны

хомута, так чтобы отверстие в прокладке совпало с от-

верстием в штуцере хомута.

• Установите хомут на дренажной линии и затем затяните

болты (2). Болты следует затягивать равномерно, чтобы

две части хомута располагались параллельно.

• Сквозь штуцер хомута просверлите отверстие диаме-

тром 7 мм.

• На свободный конец дренажной трубки JG (красного цве-

та) наденьте пластиковую гайку и, вставив трубку в дре-

нажный хомут на 20–30 мм, наверните гайку на штуцер.

Установка наконечника для чистой воды

с подставкой и ограничителем (рис. 4)

• Просверлите в мойке (столешнице) отверстие диаме-

тром 12 мм.

• Установите резиновую прокладку (2) снизу в подставку (1)

• Вставьте резьбовой хвостовик подставки в отверстие

столешницы.

• Снизу столешницы наденьте на резьбовой хвостовик

пластиковую (3) и металлическую стопорную (4) шайбы

и наверните гайку (5).

• Вставьте в отверстие подставки (1) свободный конец

трубки, идущий от наконечника чистой воды.

• Снизу столешницы наденьте на свободный конец пла-

стиковой трубки втулку (6), а затем цангу (7). Рекомен-

дуемое расстояние от конца резьбового хвостовика (1)

до втулки (6) около 600 мм.

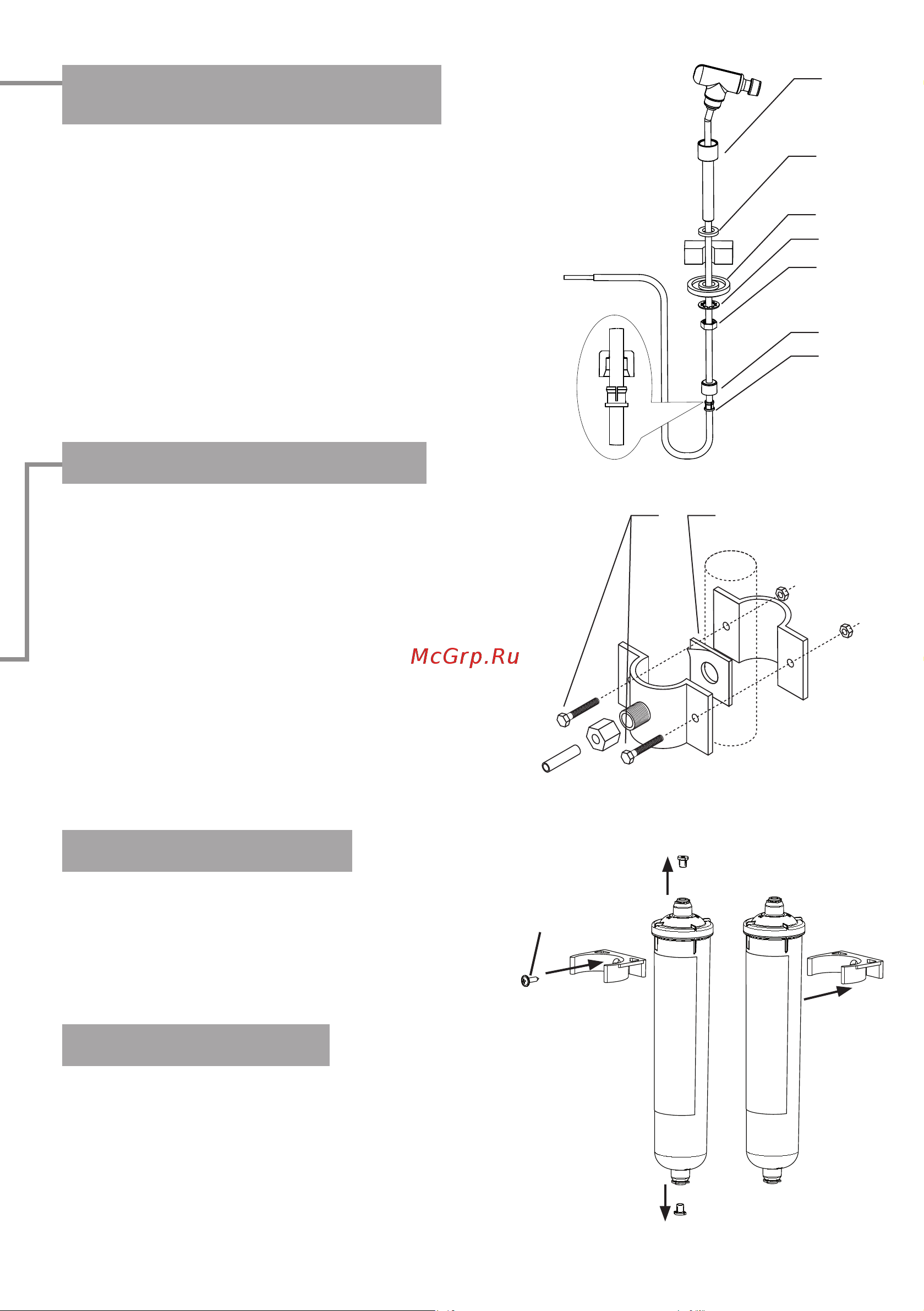

Рисунок 4
