6
6. ЗАПУСК DWM
Для запуска DWM необходимо подключить подводящие трубки и провести процедуру промывки модулей.
Шаг 1 – Подсоедините подводящие трубки согласно рисунку 2.
Синяя трубка – от узла подключения к входному штуцеру блока коллекторов;
Синяя трубка – от выходного штуцера блока коллекторов к входному штуцеру минерализатора
(при необходимости трубку можно укоротить);
Красная трубка – от дренажного хомута к дренажно-
му штуцеру блока коллекторов;
Белая трубка – от наконечника для чистой воды к вы-
ходному штуцеру минерализатора.

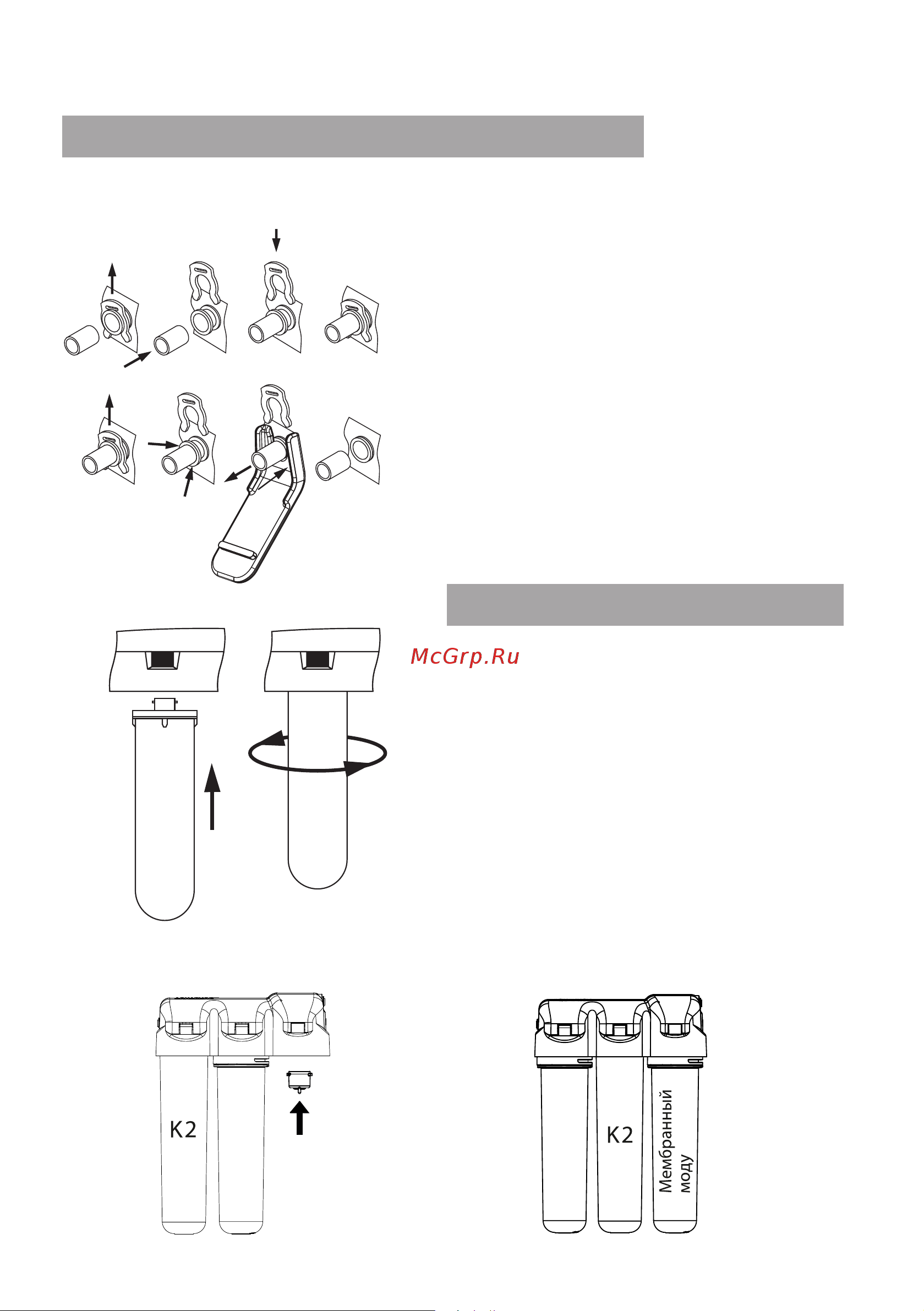

Как подсоединять трубки (рис. 7a)
Вытащите из-под пластиковой втулки запорную клип-
су, вставьте предварительно смоченный водой конец
трубки во втулку штуцера до упора на глубину при-
мерно 15 мм и установите клипсу на место.
Проверьте прочность закрепления трубки: при усилии
8–10 кгс трубка не должна вытаскиваться.
Как отсоединять трубки (рис. 7б)
Для отсоединения трубки вытащите из под пластико-
вой втулки запорную клипсу и, нажав на торец пласти-
ковой втулки, вытяните трубку.
Шаг 2 – Установите фильтрующие модули
• Снимите с модулей термоусадочную пленку
итранспортные заглушки (в случае наличия).
• Убедитесь, что внутренние поверхности подсоеди-
нительных фланцев модулей чистые (отсутствует
угольная пыль и т.п.). В случае наличия пыли про-
мойте фланец под струей воды.
• В соответствие с (рис. 9) «Положение модулей в
DWM», установите модули в положение «для про-
мывки». Для этого вставьте модуль до упора в соот-
ветствующий коллектор и поверните против часо-
вой стрелки до щелчка (рис. 8).
• Для отсоединения модуля нажмите стопорную
кнопку и поверните модуль по часовой стрелке.
Рисунок 7а
Рисунок 7б
Рисунок 8
Положение модулей в DWM
Для промывки Для работы
Рисунок 9
Промывочная
заглушка
K5
или
KP5
ль
K5
или
KP5
