Установка узла подключения

- перекройте магистраль холодной воды и сбросьте

избыточное давление;

- убедитесь в наличии уплотнительной прокладки в

накидной гайке узла подключения (1);

- установите в трубопровод узел подключения (1).

При необходимости, для уплотнения наружной

резьбы узла используйте ленту ФУМ (чтобы избе-

жать вкручивания не по резьбе, оставляйте начало

заходного витка свободным от ленты ФУМ).

ВНИМАНИЕ! Торец трубопровода, к которому при-

соединяется узел подключения, должен быть пло-

ским. При затягивании накидной гайки нельзя при-

лагать значительные усилия.

Несоблюдение этих требований приведет к повреж-

дению уплотнительной прокладки.

- перекройте узел подключения (в положение «кран

закрыт») и, подав воду, убедитесь в герметичности

соединений (отсутствии протечек);

- вытащите из-

под пластиковой втулки шарового кла-

пана узла подключения (1) клипсу (2);

- вставьте во втулку шарового клапана узла подклю-

чения (1) смоченную водой трубку (3), обязательно

доведя ее до упора на глубину примерно 15 мм;

- вставьте клипсу (2) под пластиковую втулку шарово-

го клапана узла подключения (1);

- проверьте прочность закрепления трубки (3): при

усилии 8–10 кгс трубка (3) не должна

вытаскиваться.

Водопровод

холодного

водоснабжения

Кран в положении

«Открыто»

Установка крана для чистой воды

 Просверлите в мойке (столешнице) отверстие

диаметром 12 мм.

 Наденьте на резьбовой хвостовик (1) крана

декоративную подставку (2), резиновую про-

кладку (3), резиновую шайбу (4) и вставьте

кран в отверстие мойки.

 Снизу столешницы наденьте на резьбовой

хвостовик пластиковую (5) и металлическую

стопорную (6) шайбы и наверните крепежную

гайку (7).

 В резьбовой

хвостовик крана (1) вставьте

трубку (10) концом с запрессованной метал-

лической втулкой (8) и наверните накидную

гайку (9) до упора;

 Проверьте прочность закрепления трубки (10).

При усилии 8–10 кгс трубка (10) не должна

вытаскиваться.

1 – резьбовой хвостовик

2, 4 – резиновые прокладки

3 – декоративная подставка

5 – пластиковая стопорная шайба

6 – металлическая стопорная шайба

7 – крепежная гайка

8 – запрессованная металлическая

втулка

9 – накидная гайка

10 – подводящая трубка (белая)

Ø 11,5...12 мм

36 мм max

мойка

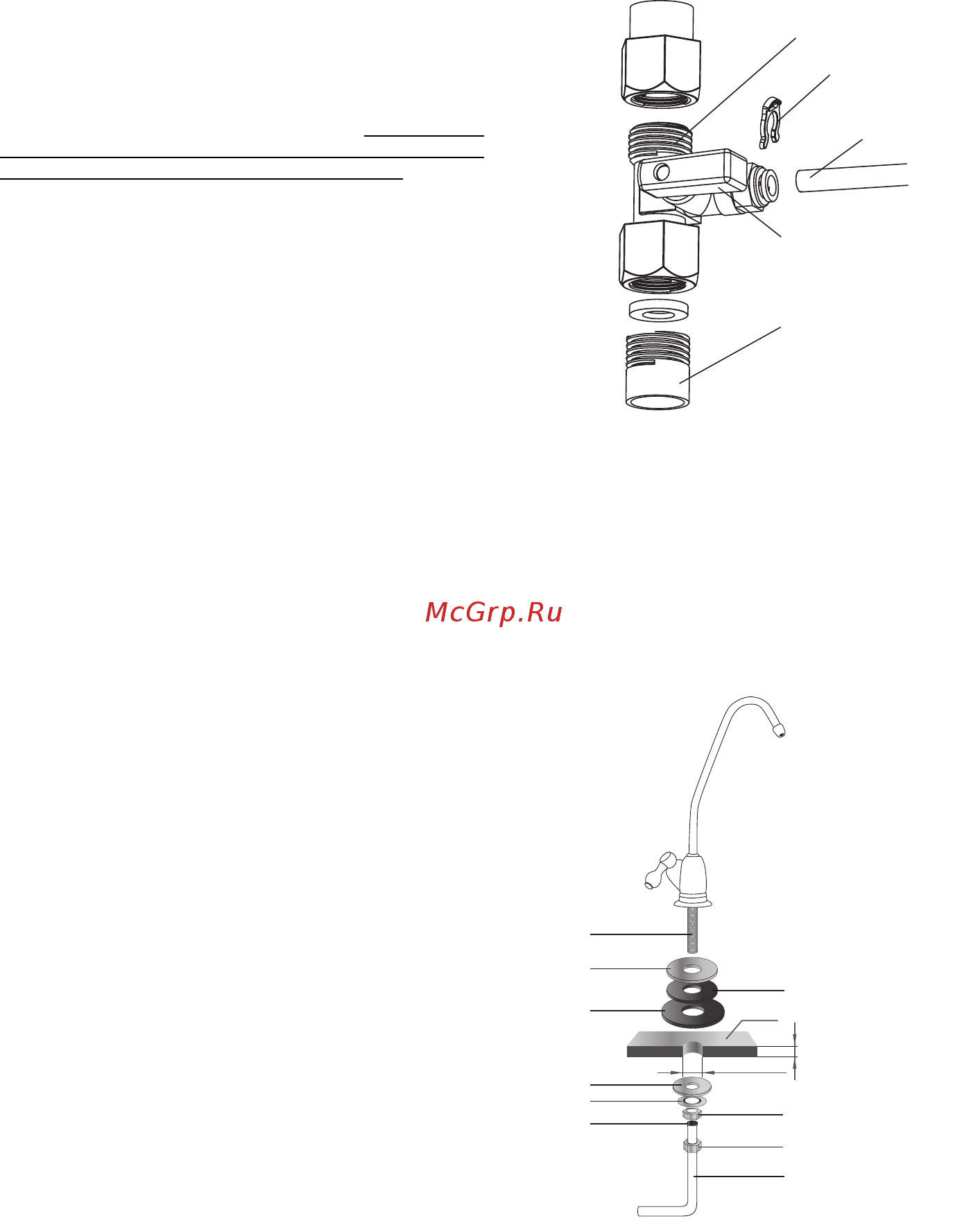

Рисунок 3. Кран для чистой воды

Рисунок 2. Узел подключения

1 – узел подключения

2 – клипса

3 – трубка
