Установка дренажного хомута

 Устанавливать хомут рекомендуется на слив

раковины (мойки) перед сифоном (дренажный

хомут подходит к большинству сливных труб

диаметром около 40 мм).

 Просверлите отверстие диаметром 7 мм в

стенке трубы в том месте, куда вы планируете

устанавливать хомут.

 Снимите с прокладки (1) защитную пленку (2).

Приклейте уплотнительную прокладку (1)

внутренней стороны хомута, так чтобы от-

верстие в прокладке совпало с отверстием в

штуцере хомута.

 Установите хомут, совместив отверстия в

штуцере и трубе, затем затяните болты (3).

Болты следует затягивать равномерно, чтобы

обе части хомута располагались парал-

лельно.

1– прокладка

2 – защитная пленка

3 – болты

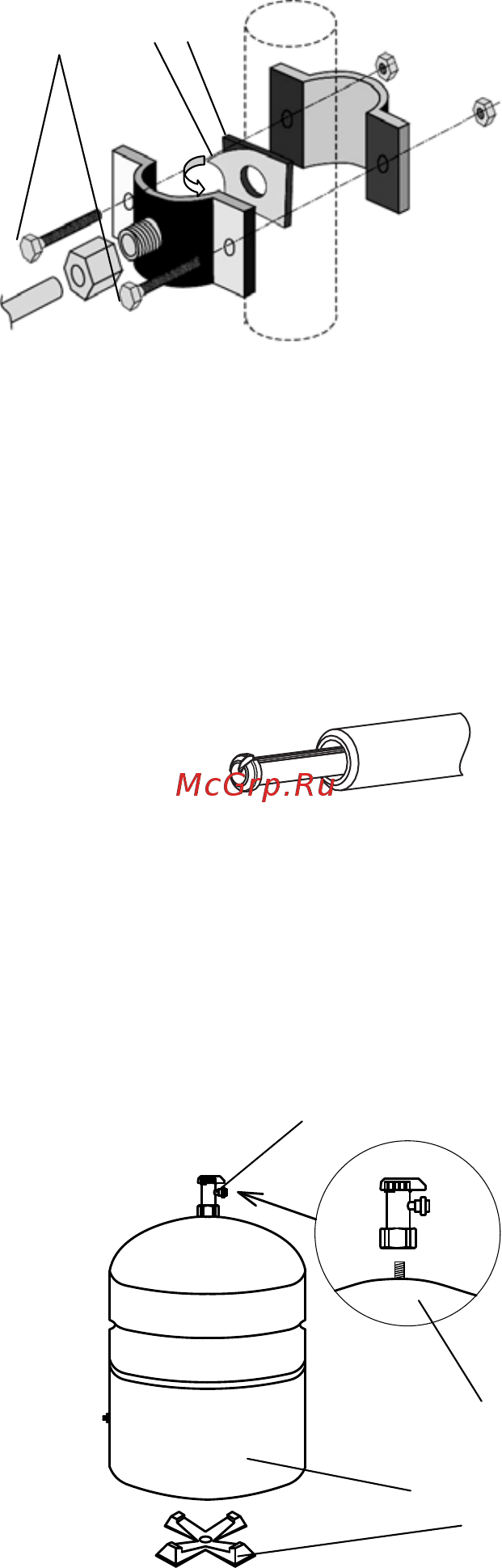

Рисунок 4. Дренажный хомут

Установка фильтрующих модулей

 Снимите с модулей упаковочную пленку.

 Прежде чем установить модули, убедитесь, что поверхность на уплотнительных кольцах подсоеди-

нительного фланца (верхняя часть модуля) – чистая (отсутствует угольная пыль и т.п.). В случае на-

личия пыли промойте кольца под струей проточной воды.

 Установите дренажную

трубку (красного цвета) со встроенным огра-

ничителем потока (рис. 5) и угольником в мембранный модуль.

Угольник должен быть установлен в дренажный штуцер (15) корпуса

мембранного модуля.

Внимание! Проверьте наличие ограничителя потока в дренажной трубке.

Важно не перепутать, каким концом вставляется трубка.

Ограничитель потока должен находиться со стороны мембранного модуля (рис. 7).

 Вставьте

последовательно каждый модуль в соответствующее гнездо блока коллекторов до упора и,

слегка надавливая, поверните модуль по часовой стрелке до щелчка.

Порядок установки модулей изображен на рис. 7.

Сборка накопительного бака для чистой воды

 Выньте бак из упаковки.

ВНИМАНИЕ! Не допускайте падения бака.

 Установите бак (1) на подставку (2).

ВНИМАНИЕ!

Необходимо найти положение,

при котором бак устойчив.

 Накрутите кран (3) на штуцер (4), находящийся в

верхней части бака. Уплотните соединение, ис-

пользуя ленту ФУМ.

1 – бак

2 – подставка

3 – кран

4 – штуцер

Рисунок 6. Накопительный бак

Рисунок 5. Ограничитель

потока
